Компоненты пресс-форм для высокоскоростного литья бутылочных крышек под давлением
Быстрый ответ: Литье крышек для бутылок под давлением — это не только вопрос скорости машины или выбора полимера. Стабильность производства укупорочных средств зависит от прецизионных компонентов пресс-формы для крышек, таких как стержни резьбы, уплотнительные вставки, горловые кольца и вставки для полостей. Эти компоненты контролируют уплотнение, крутящий момент, заусенец, выталкивание и однородность от полости к полости при высокоскоростном производстве.
Заявление о компании: SENLAN производит индивидуальные формы для литья под давлением и прецизионные компоненты пресс-форм для упаковки, колпачков, крышек, косметической упаковки, медицинского литья и литья под давлением с высокой кавитацией.
При высокоскоростном литье крышек для бутылок качество укупорки контролируется с помощью мелких деталей оснастки. Геометрия сердцевины резьбы, точность уплотнительной вставки, посадка горловины, консистенция вставки полости, вентиляция и стабильность линии разъема - все это влияет на то, насколько правильно уплотняется конечная крышка, плавно открывается и равномерно проходит через несколько полостей.
Для производителей крышек стабильное производство зависит от того, смогут ли компоненты пресс-формы контролировать герметичность, крутящий момент, заусенец и однородность формы от полости к полости в ходе длительных производственных циклов. Пресс-форма может выглядеть правильно в проекте САПР, но если компоненты, образующие резьбу, уплотняющую площадку или посадку шейки, нестабильны, производственный результат может стать противоречивым.
В этом руководстве объясняется, как покупатели должны оценивать компоненты пресс-форм для крышек, инструменты для литья крышек для бутылок и запасные части пресс-форм для укупорочных средств, прежде чем утверждать новую оснастку или заказывать запасные компоненты.
Почему производство бутылочных крышек зависит от прецизионных компонентов пресс-формы
TL;DR: Крышки для бутылок — это небольшие детали, но компоненты пресс-формы контролируют такие важные функции, как посадка резьбы, герметизация, крутящий момент, защита от несанкционированного вскрытия, выталкивание и стабильность при длительном использовании. Покупатели должны оценивать компоненты пресс-формы по их функции внутри формы, а не только по номинальным размерам.
Крышки для бутылок и пластиковые затворы используются в упаковке напитков, продуктов питания, фармацевтических препаратов, бытовой химии, средств личной гигиены и косметики. Их производительность зависит от нескольких функциональных требований: герметичное уплотнение, контролируемый момент открытия, стабильное зацепление резьбы, чистый внешний вид и плотное прилегание к горлышку бутылки.
Каждое из этих требований связано с компонентом пресс-формы. Сердечники резьбы образуют внутреннюю резьбу. Уплотнительные вставки определяют геометрию уплотнения. Шейные кольца влияют на прилегание к контейнеру. Вставки для полостей контролируют форму и поверхность крышки. Компоненты стриппера и эжектора влияют на выпуск и стабильность цикла.
Когда покупатели оценивают форму для бутылочных крышек, им не следует сосредотачиваться только на основании формы или тоннаже машины. Компоненты пресс-формы меньшего размера часто решают, можно ли повторно изготовить крышку без заусенцев, утечек, изменений крутящего момента или проблем с выталкиванием.
От требований к закрытию к требованиям к компонентам пресс-формы
TL;DR: Каждое требование к закрытию создает требования к инструментам. Прежде чем заказывать оснастку, покупателям следует преобразовать цели по уплотнению, крутящему моменту, легкости и высокой скорости производства в конкретные спецификации компонентов пресс-формы.
| Требование к закрытию. | Возможный риск при формовании. | Критический компонент пресс-формы |
|---|---|---|
| Герметичное уплотнение | Утечка, засвет возле уплотнительных площадок, неустойчивая посадка крышки | Уплотнительные вставки, горловые кольца, запорные поверхности |
| Контролируемый момент открытия | Изменение резьбы, затрудненное открытие, неправильная сборка | Сердечники резьбы, вставки для полостей, контроль качества поверхности |
| Высокоскоростное производство | Дисбаланс полости, короткие удары, нестабильность цикла | Вставки со сбалансированной полостью, интерфейс для горячеканальных каналов, компоненты, связанные с охлаждением |
| Легкая конструкция закрытия | Тонкостенная деформация, заусенец, слабая герметизация | Вставки сердечника, вставки для полостей, горловые кольца, вентиляционные зоны |
| Долгосрочное обслуживание пресс-формы | Несоответствие замены и повторный отказ полости | Заменяемые компоненты с номерами гнезд и протоколы проверок |

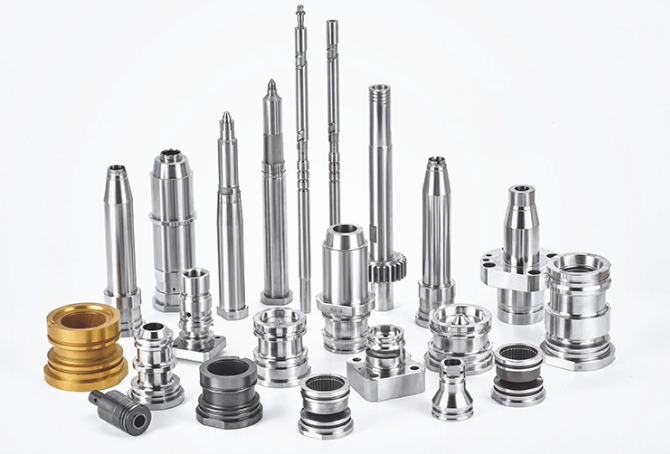

Ключевые компоненты пресс-формы для крышек, которые следует рассмотреть покупателям
TL;DR: К наиболее важным компонентам пресс-форм для крышек относятся стержни с резьбой, уплотнительные вставки, горловые кольца, вставки для полостей, вставки для стержней, съемные пластины и сменные вставки. Каждый компонент должен быть проверен в соответствии с функцией замыкания, которую он контролирует.
Пресс-формы для крышек основаны на совместной работе нескольких прецизионных компонентов. Если один компонент изнашивается, смещается или не соответствует полости должным образом, дефект может проявляться в виде утечки, засвета, изменения крутящего момента, короткого замыкания, заедания или нестабильной посадки крышки.
Покупатели, приобретающие компоненты пресс-формы для крышек, должны внимательно изучить следующие детали:
- . Сердечники резьбы: контролируйте геометрию резьбы, крутящий момент открытия, крутящий момент приложения и посадку сборки.
- Уплотнительные вставки: контролируйте уплотнительные площадки, зоны пробок, поверхности сжатия и риск утечек.
- Горловые кольца: помогают определить посадку крышки, взаимодействие горлышка бутылки и герметичность.
- Вставки для полостей: контролируйте внешнюю геометрию, внешний вид, толщину стенок и однородность полости.
- Вставки стержня: формируют внутреннюю геометрию и влияют на выталкивание, усадку и освобождение детали.
- Съемные пластины и выталкивающие детали: поддерживают быстрое извлечение из формы без деформации крышки.
- Сменные вставки: помогают поддерживать долгосрочную производительность пресс-формы, когда чувствительные к износу участки требуют обслуживания.
Правильный план проверки зависит от того, какую функцию контролирует компонент. Сердечнику резьбы может потребоваться проверка профиля и поверхности, а уплотнительной вставке может потребоваться пристальное внимание к запирающим поверхностям и размерной посадке.
Как сердечники резьбы влияют на крутящий момент и посадку крышки
TL;DR: Сердечники резьбы влияют на то, как колпачок надевается, открывается и закрывается. Износ, изменение размеров или плохое качество поверхности сердечников резьбы могут привести к изменению крутящего момента и нестабильной работе крышки в полостях.
Геометрия резьбы является одной из наиболее важных характеристик при литье крышек бутылок под давлением. Резьба должна соответствовать горлышку бутылки, выдерживать правильное усилие закрытия и позволять пользователю открывать крышку в требуемом диапазоне крутящего момента.
Если сердечник резьбы имеет разную глубину резьбы, угол боковой поверхности, шаг, шероховатость поверхности или соотношение базовых точек, формованная крышка может вести себя нестабильно. В пресс-форме с большим количеством полостей небольшие различия между стержнями резьбы могут привести к изменению крутящего момента от полости к полости.
Покупатели должны определить, какие размеры резьбы являются критическими и требуются ли отчеты о проверке. Для заменяемых стержней резьбы идентификация полостей и записи сопоставления могут помочь снизить риск установки компонента, который соответствует чертежу, но ведет себя по-другому внутри существующей формы.
Как уплотнительные вставки и горловые кольца влияют на утечку
TL;DR: Характеристики герметичности зависят от геометрии уплотнения и состояния компонентов пресс-формы. Уплотнительные вставки, горловые кольца и запорные поверхности следует проверять на предмет износа, точности размеров, чистоты поверхности и соответствия требованиям замены.
Утечка является одним из наиболее серьезных видов отказов при производстве колпачков и укупорочных средств. Это может быть связано с конструкцией продукта, поведением материала или настройками процесса, но часто одной из причин является состояние инструмента.
Уплотнительные вставки и горловые кольца помогают контролировать геометрию контакта между крышкой и контейнером. Если уплотнительная поверхность изношена, не соответствует требованиям или плохо проверена, крышка может выглядеть приемлемо, но не соответствовать давлению, вакууму или условиям транспортировки.
Покупатели должны проверить критически важные для герметизации компоненты пресс-формы перед одобрением производства. Важные проверки могут включать размеры уплотняющей поверхности, запорную посадку, плоскостность вставки, вентиляцию вблизи областей уплотнения, качество поверхности и состояние износа после длительных производственных циклов.
Выбор материалов: ПЭВП, ПП и переработанная смола для формования крышек.
TL;DR: Выбор материала влияет на текучесть, усадку, жесткость, крутящий момент, уплотнение и выталкивание. ПЭВП, ПП и переработанные материалы могут потребовать разной проверки оснастки и внимания к компонентам пресс-формы.
Большинство пластиковых крышек производятся из таких материалов, как ПЭВП, ПП или упаковочных полимеров для конкретного применения. ПЭВП обычно используется там, где требуются жесткость и ударопрочность, а ПП часто используется для затворов, которым необходимы шарнирные характеристики или более высокая термостойкость. Тенденции в области упаковки из переработанной смолы и мономатериалов также могут влиять на выбор материалов.
Изменения материалов могут повлиять на производительность пресс-формы. Смола с разной усадкой может изменить посадку резьбы. Смола с другим поведением текучести может вызвать засветы в областях, которые ранее хорошо работали. Вариации переработанного материала могут влиять на качество поверхности, чувствительность к вентиляции и поведение выброса.
Когда покупатели меняют сорт смолы, переработанный материал или поставщика материала, им следует проверить критические компоненты пресс-формы, такие как стержни резьбы, уплотнительные вставки, горловые кольца и вставки для полостей. Чертеж может остаться прежним, но окно производства может измениться.
Пресс-формы для крышек с большим количеством полостей требуют однородности от полости к полости
TL;DR: Пресс-формы для крышек с большим количеством полостей требуют, чтобы каждая полость обеспечивала одинаковое поведение укупорочного средства. Изменение одной вставки, сердцевины резьбы, уплотняющего компонента или детали выброса может привести к разным результатам качества в разных полостях.
При высокоскоростном производстве бутылочных крышек часто используются многоместные формы для достижения требуемой производительности. В этих формах стабильность формы от полости к полости является основным фактором качества. Если одна полость ведет себя по-разному, формовщик может заметить изменение веса крышки, разницу крутящего момента, засветку, нестабильность уплотнения или проблемы с выталкиванием.
Покупатели, приобретающие прецизионные компоненты пресс-форм для изготовления крышек с большими полостями, должны спросить, как поставщик контролирует повторяемость компонентов. Важные элементы управления включают четкость чертежа, ссылки на исходные данные, идентификацию полостей, записи проверок и повторные ссылки на производство запасных частей.
При производстве с большим количеством полостей компоненты пресс-формы не следует рассматривать как отдельные запасные части. Их следует контролировать как часть производственной системы.
Охлаждение, выталкивание и стабильность цикла при литье крышек бутылок под давлением
TL;DR: Быстрое производство крышек требует стабильного охлаждения и выброса. Конструкция компонентов пресс-формы влияет на время цикла, деформацию детали, поведение при разделении и долгосрочную надежность производства.
На время цикла формования бутылочных крышек влияют процессы наполнения, упаковки, охлаждения и выталкивания. Хотя конструкция охлаждения является частью общей конструкции пресс-формы, компоненты пресс-формы также влияют на теплообмен, характеристики отделения и стабильность детали.
Следует проверить вкладыши для сердечников, вставки для полостей и детали, связанные с выбросом, на предмет того, насколько они обеспечивают быстрое производство без повреждения крышки. Если крышка прилипает во время выброса или деформируется до того, как охлаждение станет стабильным, время цикла может увеличиться или увеличиться процент брака.
Для новых проектов по оснастке покупатели могут ознакомиться с возможностями оснастки для литья пластмасс под давлением, а также с требованиями к компонентам пресс-формы, которые влияют на высокоскоростное производство укупорочных средств.
Сменные компоненты пресс-формы для крышек и долгосрочное обслуживание
TL;DR: Запасные части следует планировать до того, как возникнут производственные проблемы. Сердечники резьбы, уплотнительные вставки, горловые кольца и вставки для полостей могут нуждаться в протоколах идентификации полостей и проверок для повторного обслуживания.
Пресс-формы для крышек часто используются в течение длительных производственных кампаний. Со временем может появиться износ на стержнях резьбы, уплотнительных участках, запорных поверхностях, выталкивающих компонентах и вставках полостей. Если запасные части не контролируются должным образом, новый компонент может решить одну проблему, одновременно создавая другую.
Для замены компонентов пресс-формы покупатели должны предоставить образцы старых деталей, номер полости, фотографии дефектов, информацию о сопрягаемых деталях и требования к проверке, если это возможно. Это помогает поставщику проверить, должен ли заменяемый компонент соответствовать исходному чертежу, текущему состоянию пресс-формы или и тому, и другому.
В проектах, включающих изготовленные по индивидуальному заказу детали пресс-форм, следует определить, требуется ли взаимозаменяемость, ручная установка или соответствие конкретной полости.
Контрольный список контроля качества для компонентов пресс-формы для крышек бутылок
TL;DR: Контроль качества компонентов пресс-форм для крышек должен быть сосредоточен на характеристиках, влияющих на функцию укупорочного средства: геометрия резьбы, уплотнительная посадка, запорные поверхности, баланс полости, поведение при выталкивании и последовательность замены.
| Качество товара | Почему это важно | Что покупатели должны проверять |
|---|---|---|
| Геометрия резьбы | Влияет на крутящий момент, посадку сборки и поведение при открытии. | Профиль резьбы, шаг, качество поверхности и контроль исходной точки |
| Уплотняющая поверхность | Влияет на утечку и контакт крышки с горловиной | Размеры уплотнительной площадки, запорная посадка и состояние износа |
| Консистенция вставки полости | Влияет на форму крышки, толщину стенок и внешний вид. | Размеры полости, качество поверхности и протоколы проверок |
| Кольцо на шею подходит | Влияет на посадку крышки и герметичность | Сопоставление отношений и требований к размерному отчету |
| Контроль сменных компонентов | Уменьшает повторяющиеся отказы полости и задержку установки | Идентификатор полости, старый образец, отчет об инспекции и спецификация материала. |
Что покупатели должны отправить перед заказом компонентов пресс-формы
TL;DR: Полный запрос предложений помогает поставщику проверить работу компонентов пресс-формы для колпачков перед ценообразованием. Покупатели должны отправить чертежи, файлы САПР, сведения о применении, материал, количество полостей, критические размеры и требования к проверке.
Прежде чем запросить ценовое предложение на компоненты пресс-формы для крышек, покупатели должны подготовить:
- 2D-чертежи с указанием допусков
- 3D-файлы САПР
- Применение укупорочных средств, например, для напитков, воды, соусов, косметических или фармацевтических упаковочных
- материалов, таких как ПП, ПЭВП или смола для конкретного проекта,
- количество полостей и ожидаемый объем производства
- критические размеры уплотнений,
- геометрия резьбы и требования к крутящему моменту, требования к
- чистоте поверхности или покрытию,
- требования к отчету о проверке,
- фотографии дефектов при замене изношенных деталей
Для технической проверки покупатели могут отправлять на техническую проверку чертежи с 2D-чертежами, 3D-файлами, сведениями о материалах, количеством полостей, критическими размерами и потребностями проверки.
Как SENLAN поддерживает проекты компонентов пресс-формы
TL;DR: SENLAN поддерживает проекты компонентов пресс-форм для крышек, проверяя чертежи, функции компонентов, возможность механической обработки, требования к материалам, потребности в проверке и согласованность замены перед предложением предложения.
SENLAN поддерживает изготовленные на заказ компоненты пресс-форм и проекты литьевых форм для колпачков, крышек, упаковки, косметической упаковки и связанных с ними применений с высокой кавитацией. Анализ проекта может включать в себя функцию сердцевины резьбы, требования к уплотнительной вставке, посадку горловины, точность вставки в полости, поведение материала, документацию по проверке и планирование замены компонентов.
Цель — помочь покупателям связать каждый компонент пресс-формы с его производственной функцией. Сердечник резьбы следует проверить на момент затяжки и посадку. Уплотнительная вставка должна быть проверена на предмет риска утечки. Вставка для полости должна быть проверена на предмет консистенции. Заменяемый компонент должен быть проверен на предмет соответствия его состоянию и потребностям проверки.
Часто задаваемые вопросы: Компоненты пресс-форм для литья крышек бутылок под давлением
Какие компоненты пресс-формы наиболее важны при литье крышек для бутылок под давлением?
Ключевые компоненты включают в себя резьбовые стержни, уплотнительные вставки, горловые кольца, вставки для полостей, вставки для стержней, съемные пластины и сменные вставки. Эти детали влияют на уплотнение, крутящий момент, заусенец, выброс и консистенцию между полостей.
Как сердечники резьбы влияют на качество крышки?
Сердечники резьбы контролируют геометрию резьбы, крутящий момент открытия, крутящий момент приложения и посадку сборки. Износ или изменение сердечников резьбы могут привести к нестабильной работе крышки в различных полостях.
Почему на крышках бутылок образуется засвет во время литья под давлением?
Взрыв может произойти из-за износа линии разъема, плохой запорной посадки, несоответствия вставки, проблем с вентиляцией, чрезмерного давления или изменений потока материала. Компоненты пресс-формы следует проверять, прежде чем рассматривать вспышку как всего лишь технологическую проблему.
Что покупатели должны отправить для получения предложения по компонентам пресс-формы?
При замене старых деталей покупатели должны отправить 2D-чертежи, файлы 3D CAD, марку материала, количество полостей, критические размеры уплотнений, геометрию резьбы, требования к чистоте поверхности, потребности в проверке и текущие фотографии дефектов.
Могут ли сменные компоненты формы для крышек быть взаимозаменяемыми?
Сменные компоненты могут быть взаимозаменяемыми, если четко определены чертежи, ссылки на исходные данные, идентификация полостей, спецификации материалов и требования к проверке. Существующий износ пресс-формы может потребовать технической проверки.
Заключительные мысли
Литье крышек для бутылок под давлением — это не только вопрос скорости машины, количества ячеек или выбора полимера. Стабильное производство укупорочных средств зависит от прецизионных компонентов пресс-формы для крышек, которые контролируют геометрию резьбы, уплотняющие поверхности, выталкивание, заусенец и повторяемость от полости к полости.
Для производителей крышек и покупателей упаковочных форм правильным вопросом поиска является не только «Может ли этот поставщик изготовить деталь?» Лучше спросить, понимает ли поставщик, как каждый компонент пресс-формы влияет на герметичность, крутящий момент, контроль заплывания, последовательность замены и долгосрочную стабильность производства.
