Почему сменная вставка пресс-формы может соответствовать чертежу, но все же не соответствовать рабочей пресс-форме
Сменный вкладыш не всегда является простой копией. Чертеж может описывать первоначальную конструкцию, в то время как рабочая форма уже может включать в себя износ, предыдущую установку и изменения, характерные для полости.
Новая вставка соответствовала рисунку.
Но когда форма достигла инструментального цеха, ей все еще требовалась примерка, прежде чем форма могла вернуться в производство.
Эта ситуация расстраивает, поскольку компонент может иметь правильные размеры как изолированная деталь. Реальная проблема заключается в том, что сменная вставка не работает сама по себе. Оно должно соответствовать текущему состоянию существующей формы.
В ходе крупносерийного производства могут измениться полость, карман, запорные поверхности, установочные элементы и сопрягаемые компоненты. Ручная полировка, предыдущие ремонтные работы или регулировка конкретной полости также могут привести к отклонению фактической посадки от исходного чертежа.
Инженерный вопрос заключается не только в том, «Соответствует ли вставка чертежу?», но также и в том, «Что сегодня нужно работающей пресс-форме?».
Почему одного рисунка может быть недостаточно
Исходный чертеж остается важной справочной информацией, но он может не отображать все, что произошло с тех пор, как форма была запущена в производство.
Сменная вставка может потребовать дополнительной проверки в следующих случаях:
- Карман вставки изнашивается во время длительных производственных циклов;
- оригинальная вставка была установлена вручную при сборке;
- одна полость отремонтирована иначе, чем другие;
- запорная или посадочная поверхность отполирована или исправлена;
- сопрягаемый компонент также изменился из-за износа;
- исходные исходные данные на старой детали неясны;
- замена должна подойти без дополнительных слесарных работ.
Эти условия не означают автоматически, что рисунок неправильный. Это означает, что чертеж и текущее состояние формы необходимо рассматривать вместе.
Пять рисков, которые покупатели должны проверить перед заказом
1. Существующая карманная одежда
Новую вставку можно изготовить по номинальному размеру чертежа, в то время как карман в рабочей форме уже изменился. Износ, коррозия, неоднократное снятие или предыдущие ремонтные работы могут повлиять на посадку и выравнивание.
Покупатели должны уточнить, должна ли новая вставка соответствовать оригинальному дизайну или соответствовать текущему состоянию кармана.
2. Предыдущая ручная установка
Некоторые вставки регулируются вручную во время сборки формы или пробной корректировки. Если эта история не записана, старая вставка может содержать локальные изменения, которые не отображаются на чертеже.
Таким образом, копирование только номинальных размеров позволяет воспроизвести конструкцию без воспроизведения фактической посадки.
3. Вариации, специфичные для полости
В пресс-форме с несколькими полостями одна полость может иметь различный износ, историю ремонтов или поведение дефектов. Запасная деталь, подходящая для полости 3, может не подойти для полости 11.
Идентификацию полости следует рассматривать как часть технических требований, а не только как упаковочную этикетку.
4. Неясные связи данных
Критические размеры имеют смысл только тогда, когда ясна ссылка на измерение. Если поставщик производит измерения с одной точки отсчета, а инструментальный цех подгоняет деталь с другой поверхности, обе стороны могут полагать, что деталь правильная, но все равно видеть проблему сборки.
В запросе предложения должна быть указана посадочная поверхность, особенности расположения, зона отключения и функциональные данные, используемые для проверки.
5. Функциональные поверхности не идентифицированы.
Не каждая поверхность оказывает одинаковое влияние на производительность пресс-формы. Некритичный внешний размер может обеспечить большую свободу, в то время как запорная, уплотняющая поверхность, профиль резьбы или область образования полости могут потребовать более жесткого контроля.
Маркировка функциональных поверхностей помогает поставщику сосредоточить внимание при обработке и проверке на характеристиках, влияющих на посадку, контроль заусенца, снятие и консистенцию формованной детали.
Что покупатели должны отправить с запросом на замену
Полезный запрос на замену вставки должен содержать описание как компонента, так и состояния пресс-формы вокруг него.
| Информация | Почему это важно |
|---|---|
| Оригинальный 2D-чертеж | Определяет номинальные размеры, допуски, исходные данные, требования к материалам и поверхности. |
| 3D-файл САПР | Помогает просмотреть геометрию, доступ к обработке и взаимосвязь между формообразующими элементами. |
| Старая вставка или четкие фотографии | Показаны износ, полировка, повреждения и предыдущая установка, которые могут не отображаться на чертеже. |
| Номер полости или позиции | Соединяет запасную деталь с правильным местом в многоместной пресс-форме. |
| Информация о сопряженных компонентах | Помогает проверить фактическую посадку, а не рассматривать пластину как изолированную деталь. |
| Фотографии дефектов | Показывает, связана ли текущая проблема с заеданием, залипанием, износом, отклонением размеров или другим производственным признаком. |
| Материал и твердость | Поддерживает планирование процесса, проверку износа и совместимость с существующей пресс-формой. |
| Размеры и функциональные поверхности CTQ | Определяет области, требующие целенаправленной обработки и инспекционного контроля. |
| Существующие записи проверок | Предоставляет ссылку на предыдущие измерения, различия в полостях и историю замен. |
| Допуск на ручную подгонку | Уточняется, должен ли компонент быть взаимозаменяемым или ожидается окончательная установка на стенде. |
Для получения более широкого контрольного списка предложений, включающего чертежи, материалы, допуски и требования к контролю, просмотрите контрольный список запросов предложений по изготовленным на заказ компонентам пресс-формы..
Должна ли новая вставка следовать рисунку или существующей форме?
Часто это самое важное решение в проекте замены.
Обычно возможны три направления:
| Направление замены, | когда оно может быть подходящим. | Основной риск, подлежащий рассмотрению. |
|---|---|---|
| Следуйте оригинальному рисунку | Состояние пресс-формы контролируется, и первоначальная конструкция остается утвержденным стандартом. | Ходовой карман или сопряженный компонент могут больше не соответствовать исходному состоянию. |
| Копируем старую вставку | Старая часть содержит необходимые исправления, которые нигде не документированы. | Износ или повреждение могут перенестись на новый компонент. |
| Просмотрите оба и определите исправленную замену. | Покупатель может предоставить чертежи, старые детали, информацию о полости и функциональные требования. | Изменение должно быть задокументировано, чтобы будущие замены соответствовали той же ссылке. |
Третий путь часто обеспечивает наиболее четкий долгосрочный контроль, но он требует, чтобы покупатель и поставщик договорились о том, какие размеры отражают проектный замысел, а какие — текущее состояние пресс-формы.
Проверка должна учитывать риск пригодности
Полноразмерный отчет полезен только тогда, когда он измеряет функции, которые контролируют соответствие и функционирование.
В зависимости от компонента проверка может быть сосредоточена на:
- высота сидения и посадка в кармане;
- положение опорной точки для формообразующего элемента;
- соотношение запорных или разделяющих поверхностей;
- концентричность или соосность сопрягаемого компонента;
- геометрия резьбы, уплотнения или полости;
- сравнение номеров гнезд в сменном комплекте;
- Требования к материалу, твердости и отделке поверхности.
КИМ или другой контроль размеров может документировать важные характеристики, но план контроля должен быть согласован до производства. Измерение многих некритических параметров не заменяет четкую стратегию подбора.
Неполный запрос предложения или запрос предложения, ориентированный на соответствие
| Неполный запрос Запрос | , ориентированный на соответствие |
|---|---|
| Пожалуйста, изготовьте одну сменную вставку согласно прилагаемому чертежу. | Пожалуйста, ознакомьтесь со сменной вставкой для полости 8. Оригинальный чертеж, старая вставка, карманные фотографии, фотографии дефектов и протокол осмотра прилагаются. Новая вставка должна подходить без дополнительной корректировки на верстаке. |
| Старая часть изношена. Пожалуйста, скопируйте его. | У старой детали имеется износ запорной поверхности. Сравните старую деталь с исходным чертежом и подтвердите, какие размеры должны соответствовать конструкции, а какие требуют проверки текущей формы. |
| Нам нужна одна и та же вставка для всех полостей. | Пожалуйста, подтвердите, подходит ли одна сменная конструкция для всех полостей. Идентификаторы полостей и доступные записи измерений включены для сравнения. |
Как SENLAN проверяет сменную вставку пресс-формы
SENLAN проверяет заменяемые компоненты пресс-формы на основе взаимосвязи между чертежом, старой деталью и рабочим состоянием пресс-формы.
В зависимости от имеющейся информации обзор может охватывать:
- версия чертежа и ссылки на исходные данные;
- старый износ вставки и следы предыдущей установки;
- идентификация полости или положения;
- сопрягаемый компонент и состояние гнезда;
- требования к материалу, твердости и поверхности;
- Размеры и функциональные поверхности CTQ;
- маршрут обработки и объем контроля;
- взаимозаменяемость или ожидание ручной установки.

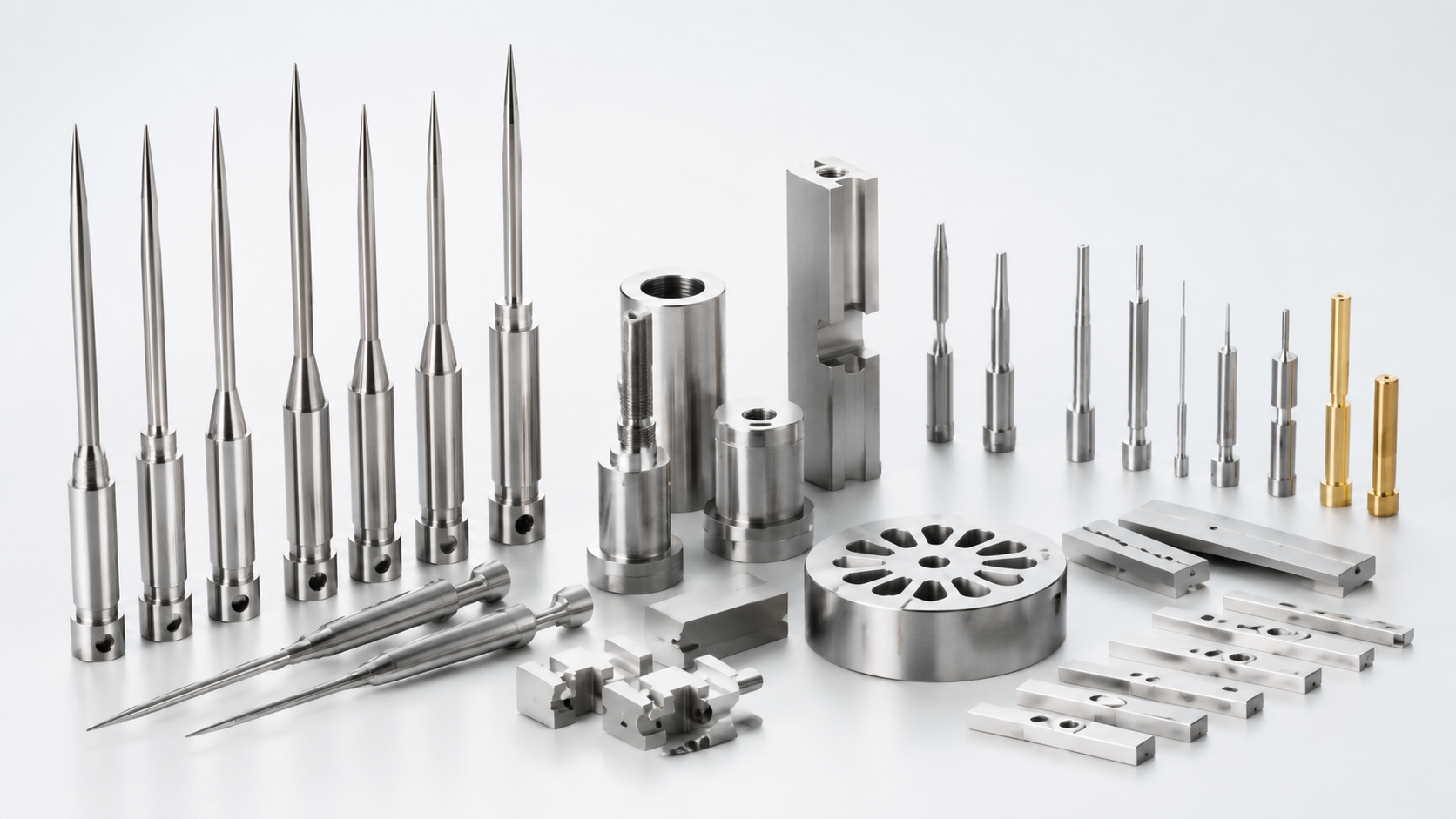

Связанные типы компонентов доступны на странице пользовательских компонентов пресс-формы..
Запросить проверку сменной вставки
Отправьте чертеж, старую вставку или фотографии, номер полости, материал, твердость, размеры CTQ, функциональные поверхности, текущую проблему с пресс-формой и требования к проверке.
SENLAN может проверить, должна ли замена соответствовать исходному чертежу, текущему состоянию пресс-формы или задокументированному исправлению, согласованному перед производством.
Часто задаваемые вопросы
Почему сменная вставка может соответствовать чертежу, но все равно не подходить?
Рабочая форма может включать износ карманов, предыдущую ручную установку, историю ремонтов или изменения, специфичные для полости, которые не показаны на исходном чертеже.
Должна ли новая вставка точно копировать старую деталь?
Не всегда. Старая деталь может содержать полезные исправления при установке, но она также может иметь износ или повреждение. Прежде чем подтвердить размеры замены, старый компонент следует сравнить с исходным чертежом и текущим состоянием пресс-формы.
Почему важен номер полости?
Различные полости могут иметь разную историю износа или ремонта. Идентификация полости позволяет сопоставить заменяемый компонент с правильным положением пресс-формы и записью проверки.
Могут ли сменные вставки быть взаимозаменяемыми?
Взаимозаменяемость может быть возможна, если четко определены исходные данные, состояние карманов, требования к материалам, размеры CTQ и критерии проверки. Существующие варианты пресс-форм могут потребовать дополнительного рассмотрения.
Что следует отправлять покупателям, если чертежи неполные?
Покупатели должны предоставить старую вставку, четкие фотографии, номер полости, основные размеры, информацию о дефектах, сопрягаемые компоненты и любые доступные записи проверок. Первоначальная проверка возможна, но окончательные производственные требования должны быть подтверждены до начала производства.
Гарантирует ли проверка КИМ, что вставка подойдет?
Проверка КИМ позволяет проверить согласованные размеры и взаимосвязи исходных данных. Подгонка по-прежнему зависит от того, отражает ли план проверки фактическое состояние кармана, сопрягаемых поверхностей и текущее состояние пресс-формы.
Важное примечание
Требования к сменным вкладышам пресс-формы зависят от проекта. Окончательная подгонка зависит от утвержденного чертежа, текущего состояния пресс-формы, сопрягаемых компонентов, согласованных исходных данных и объема проверки.
SENLAN производит запасные части по утвержденным техническим требованиям. Окончательный перезапуск пресс-формы и утверждение формованных деталей должны следовать за процессом сборки, испытаний и проверки, выполняемым заказчиком.
