Нестандартные вставки для ворот для крышек и крышек
Чистый разрыв ворот, уменьшение остатков и увеличение срока службы форм для упаковки с большими полостями.

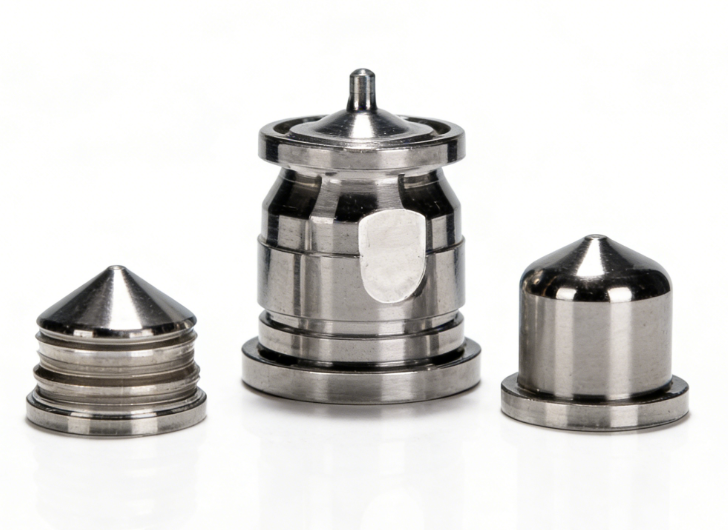

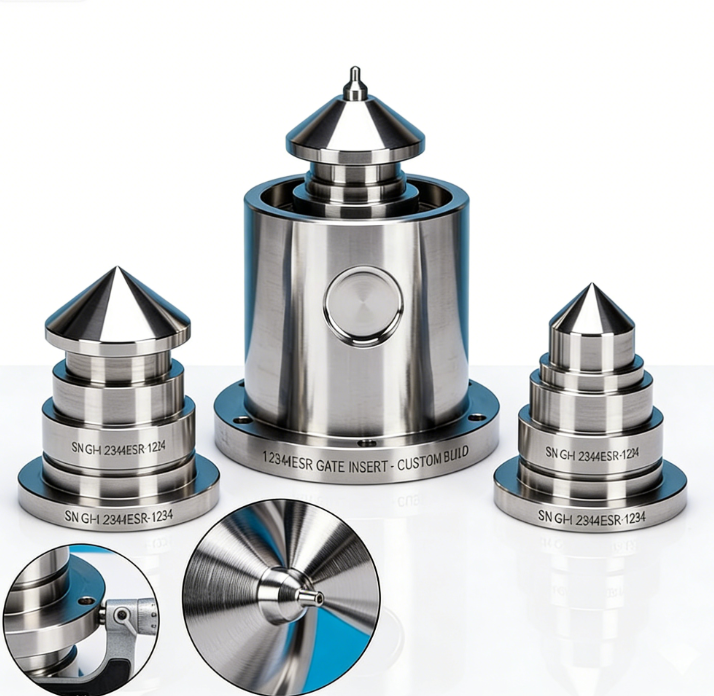

В форме крышки вставка ворот представляет собой небольшую деталь с большим влиянием. Он формирует затвор, влияет на то, как отделяется деталь, и помогает определить, останется ли стабильным производство после миллионов выстрелов.
В SENLAN мы производим вставки для ворот на заказ строго по чертежам заказчика и требованиям пресс-форм. Каждая пластина разрабатывается с учетом фактической конструкции литника, типа смолы, количества гнезд, состояния износа и целей технического обслуживания инструмента.
Что контролирует вставка Gate в реальном производстве
Вставка для ворот делает больше, чем просто определяет проем ворот. В упаковочных и укупорочных формах это часто влияет на:
- высота и внешний вид остатков ворот,
- консистенция разрыва ворот,
- натяжение или выделение слюны,
- локальный износ вокруг зоны литника
- , постоянство заполнения полости к полости,
- долговременная стабильность при повторяющемся воздействии потока смолы,
Поэтому пластину следует рассматривать как формообразующую деталь и как чувствительную к износу рабочую поверхность. Вы можете изучить наш более широкий ассортимент компонентов прецизионных пресс-форм и каталог компонентов пресс-форм для соответствующих деталей оснастки.
Типичные пользовательские возможности
| Диапазон позиций | /производительность |
|---|---|
| Толерантность | До ±0,005 мм, в зависимости от геометрии и требований контроля. |
| Фокус на производительность ворот | Чистый срез, стабильная геометрия литника, повторяемость поведения полости. |
| Варианты материалов | S136 ESR, STAVAX ESR, H13, SKD61 или эквивалент по применению |
| Поверхностная обработка | Чистовая или зеркальная отделка в зависимости от конструкции ворот и требований к формованным деталям. |
| Варианты покрытия | DLC, TiN или обработка поверхности в зависимости от применения, где это необходимо. |
| Износостойкость Фокус | Разработан для многократного воздействия смолы и длительного цикла производства. |
| Совместимость | Создается по конструкции пресс-формы заказчика и стандартным системам, где это необходимо. |
Окончательная сталь, отделка, покрытие и твердость подтверждаются в зависимости от типа смолы, геометрии литника, объема впрыска, целевого цикла и условий эксплуатации пресс-формы.
Почему клиенты выбирают вставки для ворот SENLAN
Более чистые видимые результаты
На крышках и косметической упаковке знак ворот является частью законченного внешнего вида. Стабильная вставка литника помогает уменьшить выступающие остатки, неровные точки излома и видимые несоответствия от полости к полости.
Повышенная устойчивость к эрозии
Область ворот испытывает повторяющееся воздействие потока каждый цикл. Если износ развивается слишком быстро, размер литника изменяется, поведение отсечки смещается, и стабильность наполнения становится труднее поддерживать. Мы подбираем материал, отделку и покрытие в соответствии с фактическим состоянием износа.
Более предсказуемая замена
Вставки ворот часто заменяются раньше, чем более крупные компоненты пресс-формы. Мы производим их с использованием контролируемой базовой логики, поэтому будущие замены соответствуют тем же утвержденным стандартам и снижают риск установки во время технического обслуживания.
Информацию о системе обработки и контроля этих деталей см. в наших технических преимуществах ..
Распространенные проблемы с литниками в формах с большим объемом полостей
Неровные следы ворот
Боль: некоторые полости оставляют более чистый разрыв, в то время как другие имеют более высокий или более грубый след ворот.
Вероятная причина: смещение геометрии, образующей литник, нестабильная рабочая поверхность или неравномерный износ по всему набору пластин.
SENLAN Подход: Прецизионная механическая обработка и контролируемая чистовая обработка для обеспечения более единообразной геометрии ворот во всех полостях.
Доступная поддержка: проверка геометрии литника, проверка вставки на основе полости и изготовление сменной вставки на основе утвержденной основной логики.
Натягивание или пускание слюней у ворот
Боль: Деталь не ломается полностью, оставляя хвосты или нестабильное поведение при обрезке, что влияет на внешний вид и повторяемость цикла.
Вероятная причина: форма литника, состояние износа или качество поверхности больше не обеспечивают чистое разделение в реальных условиях формования.
SENLAN Подход: Чисто обработанные поверхности, образующие литник, и геометрия литника, подобранная в соответствии с конкретной смолой и состоянием износа.
Доступная поддержка: проверка износа, рекомендации по замене, а также проверка отделки или покрытия для обеспечения стабильности повторного производства.
Износ ворот со временем меняет баланс заполнения
Боль: инструмент запускается хорошо, затем вес детали смещается, баланс заполнения смещается, и поддерживать постоянство полости становится сложнее.
Вероятная причина: эрозия потока смолы постепенно изменяет площадь литника, особенно в высокопроизводительных инструментах или в средах с более абразивной смолой.
SENLAN Подход: Выбор материала и покрытия на основе фактического риска износа, включая стали ESR и DLC или TiN, где это необходимо.
Доступная поддержка: рекомендации по стали, обзор покрытия, обсуждение целевого срока службы и стратегия замены быстроизнашивающихся пластин.
Частые простои возле ворот
Боль: вставка ворот становится одной из самых требовательных в обслуживании деталей в форме, и ее замена требует дополнительных работ по подгонке или подгонке.
Вероятная причина: будущие вставки недостаточно точно следуют той же базовой логике, или исходная конструкция не была подготовлена к повторной замене.
SENLAN Подход: Контролируемая производственная логика на основе исходных данных, поэтому заменяющие вставки более точно соответствуют утвержденной вставке.
Доступная поддержка: повторите изготовление замены и снизьте риск установки при замене пластины.
Техническая мощь продукта
Геометрия ворот защищена технологическим маршрутом
Незначительное смещение в зоне литника может повлиять на внешний вид, поведение отсекателя, баланс наполнения и скорость износа. Вот почему мы строим маршрут обработки вокруг функции ворот, а не только номинальных размеров.
Высококлассное оборудование для мельчайших деталей ворот
Мы производим вставки для ворот с использованием современного оборудования, включая высокоскоростной станок с ЧПУ MAKINO и зеркальный электроэрозионный станок SODICK , обеспечивающий точную геометрию, высокую целостность поверхности и лучшую повторяемость в формах с большим количеством полостей.
Создан для повторной замены
Запасная вставка не должна создавать дополнительную работу по обнаружению. Наши средства управления процессом помогают будущим вставкам ворот следовать той же утвержденной базовой логике, что и исходная основная деталь.
Процесс настройки
1. Подача рисунка
Отправьте свои 2D- или 3D-файлы, такие как STEP, STP, DXF или PDF, вместе с деталями литника, количеством полостей, информацией о смоле и ожидаемым сроком службы вставки, если таковая имеется.
Мы уважаем вашу интеллектуальную собственность. Соглашение о неразглашении доступно до подачи чертежа.
2. Обзор ДФМ
Мы проверяем геометрию литника, чувствительные к износу зоны, выбор материала, пригодность покрытия и точки риска механической обработки для реального применения пресс-формы.
3. Прецизионная обработка
Маршрут процесса выбирается с учетом точности ворот, износостойкости и стабильности замены.
4. Проверка
Критические размеры проверяются по чертежу и назначению. Точки контроля и отчеты могут быть определены проектом.
5. Безопасная доставка
Все готовые вставки упаковываются для отправки на экспорт и подвергаются контролю по прибытии.
Типичные применения
Крышки для напитков
Водяные колпачки, затворы CSD и спортивные колпачки, где важен чистый открывание затвора, стабильное заполнение и меньший износ при длительных пробегах.
Косметическая упаковка
Косметические колпачки, крышки для банок и откидные крышки, где решающее значение имеют уменьшение остатков ворот, более чистый внешний вид и лучшая консистенция поверхности.
Пресс-формы для упаковки с большой полостью
Многоместные формы для крышек и укупорочных средств, в которых постоянство зоны ворот влияет на баланс полости, внешний вид детали и эффективность обслуживания.
Для получения информации о сопутствующих упаковочных инструментах вы также можете ознакомиться с нашими компонентами пресс-форм для косметической упаковки и статьей о стабильности нескольких полостей..
Что нам нужно для предложения
Необходимый
- 2D-чертеж или 3D-модель,
- количество полостей
- , информация о смоле, если таковая имеется
- , целевой материал или твердость,
Полезно для быстрого просмотра
- детали конструкции ворот,
- ожидаемый срок службы вставки,
- целевое время выполнения заказа,
- требуется ли покрытие,
- требуется ли отчет о проверке
Чем полнее информация, тем быстрее мы сможем проверить чувствительные к износу и допускам области конструкции вставки ворот.
Нужен индивидуальный обзор?
Отправьте нам свой чертеж, схему полости, информацию о смоле и детали ворот. Мы рассмотрим конструкцию ворот, чувствительные к износу участки и наиболее подходящий маршрут производства.
Часто задаваемые вопросы
Это стандартная вставка для ворот или деталь, изготовленная на заказ?
Это услуга индивидуального изготовления. Каждая вставка ворот изготавливается в соответствии с вашим чертежом, расположением полостей, состоянием смолы и применением пресс-формы.
Можете ли вы помочь уменьшить видимые следы от ворот?
Да. Геометрия ворот, отделка и состояние износа влияют на внешний вид. Мы можем просмотреть конструкцию и порекомендовать более стабильный производственный маршрут для данного приложения.
Предлагаете ли вы покрытие для вставок ворот?
Да. DLC, TiN и другие виды обработки поверхности в зависимости от применения можно оценить на основе типа смолы и состояния износа.
Можете ли вы поддержать будущие сменные вставки?
Да. Мы производим замены в соответствии с утвержденным проектом и контролируемой исходной логикой, чтобы сократить объем работ по установке во время технического обслуживания.
Какие стали обычно используются?
Общие варианты включают S136 ESR, STAVAX ESR, H13 и SKD61, выбранные в зависимости от износа, риска коррозии, требований к поверхности и производственных целей.
