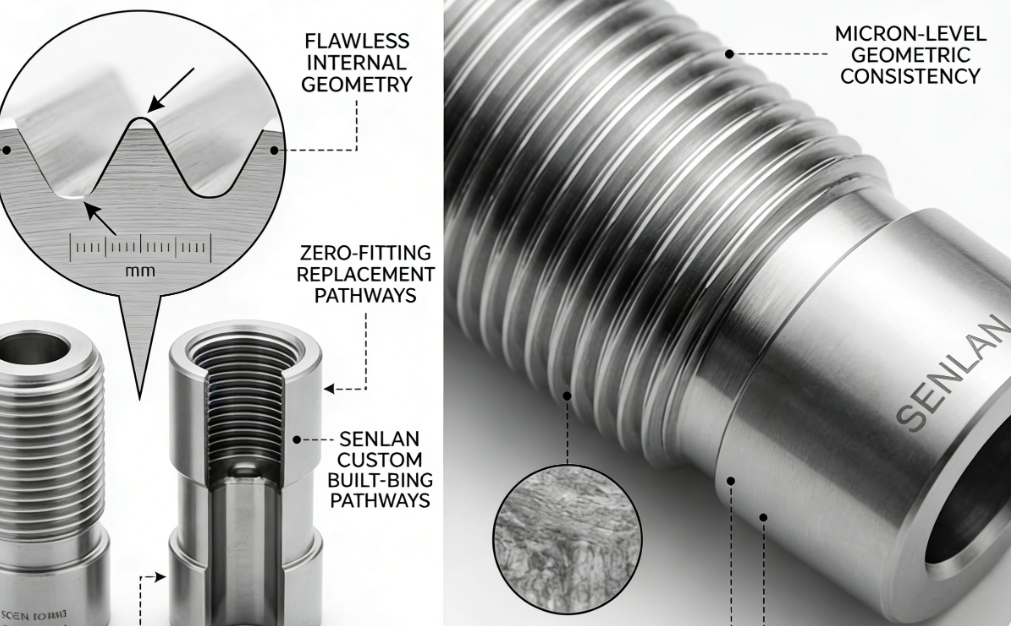

Прецизионные стержни для отвинчивания: многоцикловые решения для безупречной внутренней и внешней резьбы
Разработано для более 100 миллионов циклов и согласованности на микронном уровне — гарантия замены нулевого фитинга.
Компания SENLAN изготавливает отвинчивающиеся и резьбовые сердечники на заказ строго по чертежам заказчика. Это не каталожные детали. Каждый стержень построен на основе определенной формы резьбы, структуры пресс-формы, состояния смолы, метода извлечения из формы и производственной цели.
Для больших объемов укупорочных форм одного качества резьбы недостаточно. Сердечник должен работать плавно, аккуратно освобождаться, противостоять износу и оставаться заменяемым во время будущего технического обслуживания без дорогостоящих монтажных работ.
Что это за продукт
Отвинчивающийся стержень — это прецизионный компонент пресс-формы, используемый для формирования резьбовых элементов, которые невозможно надежно освободить прямым натяжением. В этих инструментах стержень должен не только создавать правильную геометрию резьбы, но и обеспечивать стабильную распалубку и долговременную работу в реальных производственных условиях.
Это означает, что деталь должна делать больше, чем просто правильно измерять на верстаке. Он должен сохранять форму резьбы, контроль биения, стабильность высвобождения и постоянство замены внутри рабочей формы.
Узнайте больше о наших прецизионных компонентах пресс-форм , возможностях обработки и контроля..
Пользовательские возможности
| Диапазон позиций | /производительность |
|---|---|
| Толерантность | До ±0,005 мм, в зависимости от геометрии и требований контроля. |
| Фокус на качестве резьбы | Стабильный шаг, чистый профиль резьбы, надежная посадка. |
| Поверхностная обработка | В соответствии с функцией резьбы и условием выпуска |
| Варианты материалов | S136 ESR, STAVAX ESR, H13, SKD61 или эквивалент по применению |
| Твердость | Определяется износом смолы, целевым показателем цикла и состоянием пресс-формы. |
| Целевой срок службы | Создан для крупномасштабных программ, включая приложения с длительным сроком службы, рассчитанные на более чем 100 миллионов циклов, в зависимости от конструкции пресс-формы и условий эксплуатации. |
| Логика замены | Создан для замены без подгонки нуля благодаря контролируемой исходной базе и согласованности координат. |
Конечная сталь, твердость, отделка и ожидаемый срок службы зависят от геометрии резьбы, типа смолы, конструкции пресс-формы, смазки, технического обслуживания и условий эксплуатации.
Почему клиенты выбирают наши сердечники для отвинчивания
Безупречная геометрия резьбы
Детали с резьбой работают хорошо только тогда, когда шаг, профиль, концентричность и биение объединены в одну систему. Если один из этих отклонений может привести к нестабильной посадке, утечкам, плохому ощущению крутящего момента или повреждению резьбы во время отпускания.
Плавное и предсказуемое извлечение из формы
Отвинчивающийся стержень должен аккуратно освобождаться в производственных условиях, а не только во время короткой выборки. Плохое качество поверхности, слабый контроль геометрии или неустойчивая посадка — все это может привести к затягиванию, заеданию или неравномерному отвинчиванию резьбы.
Создан для высокоциклового производства
Для круглосуточно работающих упаковочных форм срок службы является вопросом бизнеса. Ранний износ сердечника повлияет на качество резьбы, увеличит время простоя и увеличит затраты на техническое обслуживание. Мы изготавливаем стержни для отвинчивания для длительных производственных циклов, материал, твердость и технологические процессы соответствуют конкретному применению.
Замена нулевой установки
Если необходим сменный стержень, его следует вернуть в форму без дополнительных пятен или исправлений. Вот почему мы контролируем не только поток, но и базовую логику, лежащую в основе потока.
Мы используем единую систему электродов и зажимов на всех этапах обработки. Это помогает каждой сменной вставке сохранять ту же логику координат и структуру ссылок, что и исходный мастер, что обеспечивает настоящую замену без замены.
Техническая мощь продукта
Прецизионное производство резьбы
Резьбовые стержни являются одними из самых требовательных компонентов пресс-форм, поскольку даже небольшие отклонения в биении, профиле или концентричности быстро проявляются в отлитых деталях.
Высококлассное оборудование для превосходных результатов
Используя высокоскоростной станок с ЧПУ MAKINO и зеркальную электроэрозионную обработку SODICK , мы производим профили резьбы с чрезвычайно стабильной геометрией, низким биением и высокой целостностью поверхности. Эта комбинация особенно важна для форм с большим количеством полостей, где один нестабильный стержень может повлиять на консистенцию всего инструмента.
Материал и термическая обработка, соответствующие задаче
Там, где важны износостойкость и полируемость, часто предпочтительны марки ESR, такие как Для требовательных применений с большим циклом работы выбор подходящей стали в сочетании с вакуумной термообработкой помогает сохранить качество резьбы и износостойкость в течение длительного времени. STAVAX ESR и S136 ESR .
Узнайте больше о наших технических преимуществах.
Проблема → SENLAN Исправить
Проблема: посадка резьбы в некоторых частях кажется слишком тугой, а в других — слишком свободной.
SENLAN Исправление: контролируемый шаг и профиль посредством точной механической обработки, чистовой обработки и контроля посадки.
Проблема: резьба изнашивается слишком рано в процессе производства.
SENLAN Исправление: сталь, подходящая для применения, такая как STAVAX ESR, плюс контролируемая термообработка для повышения износостойкости и увеличения срока службы.
Проблема: длительное время простоя во время технического обслуживания.
SENLAN Исправление: унифицированное отслеживание исходных данных и повторяемая логика координат для поддержки полной замены без тяжелой работы по подгонке.
Проблема: действие отвинчивания становится нестабильным после длительных пробегов.
SENLAN Исправление: стабильный контроль геометрии, лучшая целостность поверхности и маршруты обработки, разработанные с учетом производительности выпуска, а не только номинального размера.
Проблема: качество резьбы варьируется в зависимости от полости.
SENLAN Исправление: контроль согласованности на заданном уровне для многоместных пресс-форм с упором на биение, концентричность и повторяемость замены.
Процесс настройки
1. Подача рисунка
Отправьте нам свои 2D- или 3D-файлы, такие как STP, STEP, DXF или PDF, вместе с подробностями резьбы, количеством полостей, информацией о смоле и ожидаемым сроком службы пресс-формы, если таковая имеется.
Мы уважаем вашу интеллектуальную собственность. Соглашения о неразглашении можно подписать перед отправкой чертежа, чтобы сохранить полную конфиденциальность вашего проекта.
2. Обзор ДФМ
Мы проверяем геометрию резьбы, метод извлечения из формы, критические области посадки, выбор стали и точки риска обработки в зависимости от конструкции вашей формы и производственных задач.
3. Прецизионная обработка
Сердечник производится по технологическому маршруту, выбранному с учетом точности резьбы, стабильности высвобождения и долговечности. В зависимости от геометрии это может включать в себя высокоскоростную ЧПУ, электроэрозионную обработку, шлифовку и чистовую обработку.
4. Проверка
Критические размеры проверяются как по чертежу, так и по назначению. В зависимости от проекта сюда могут входить размеры резьбы, биение, концентричность, проверка посадки и основные измерения, подлежащие отчету.
5. Безопасная доставка
Готовые детали упаковываются для безопасной отправки на экспорт и контролируемой обработки по прибытии.
Типичные применения

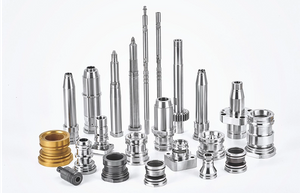

Крышки для напитков
Используется для водяных крышек, крышек CSD, спортивных крышек и других резьбовых затворов, где важны герметичность и постоянство крутящего момента.
Косметическая упаковка
Подходит для косметических колпачков с резьбой, крышек банок и укупорочных систем, где ощущение резьбы, внешний вид и качество выпуска должны оставаться стабильными.
Медицинские и технические пластиковые детали
Используется в формованных деталях с резьбой, где решающее значение имеют посадка, надежность извлечения из формы и постоянство замены.
Программы упаковки больших объемов
Идеально подходит для пресс-форм, которые работают непрерывно и требуют длительного срока службы резьбового стержня и предсказуемых интервалов технического обслуживания.
Для более масштабных проектов с несколькими полостями прочитайте, как мы стабилизируем прецизионные компоненты пресс-форм для многоместных пресс-форм..
Информация о запросе цен
Необходимый
- 2D-чертеж или 3D-модель.
- Спецификация резьбы или образец.
- Количество полостей. Целевой
- материал или твердость.
Полезно для быстрого просмотра
- Информация о формованной смоле.
- Ожидаемый срок службы формы.
- Подробности метода извлечения.
- Целевое время выполнения
- . Требуется ли отчет о проверке.
Чем полнее информация, тем быстрее мы сможем рассмотреть точки риска, связанные с резьбой, и порекомендовать подходящую сталь и маршрут обработки.
Нужна более быстрая проверка?
Отправьте нам свой чертеж, информацию о резьбе и требования к применению. Мы рассмотрим геометрию, точки риска извлечения из формы и наиболее подходящий маршрут обработки.
Часто задаваемые вопросы
Чем отличается резьбовой сердечник от откручивающегося?
Резьбовой сердечник формирует геометрию резьбы формованной детали. Отвинчивающий стержень используется, когда эту резьбу необходимо высвободить посредством контролируемого вращения или отвинчивания во время извлечения из формы.
Можете ли вы сделать это строго по нашему рисунку?
Да. Это изготовленный на заказ компонент инструмента. Мы производим в соответствии с вашим чертежом, спецификацией резьбы, конструкцией пресс-формы и требованиями к обслуживанию.
Можете ли вы поддержать будущие замены ядер?
Да. Постоянство замены — одна из основных причин, по которой покупатели выбирают этот тип продукта. Мы контролируем логику данных, чтобы будущие ядра могли максимально точно соответствовать исходному утвержденному мастеру.
Что помогает качеству резьбы оставаться стабильным в течение длительного времени?
Стабильное качество резьбы зависит от выбора стали, подходящей термообработки, контролируемой обработки, хорошей целостности поверхности и строгого контроля биения и концентричности.
Можно ли использовать это для форм с большим циклом обработки?
Да. Эти ядра предназначены для приложений большого объема. Срок службы заключительного цикла зависит от конструкции пресс-формы, абразивности смолы, смазки, технического обслуживания и условий эксплуатации.
