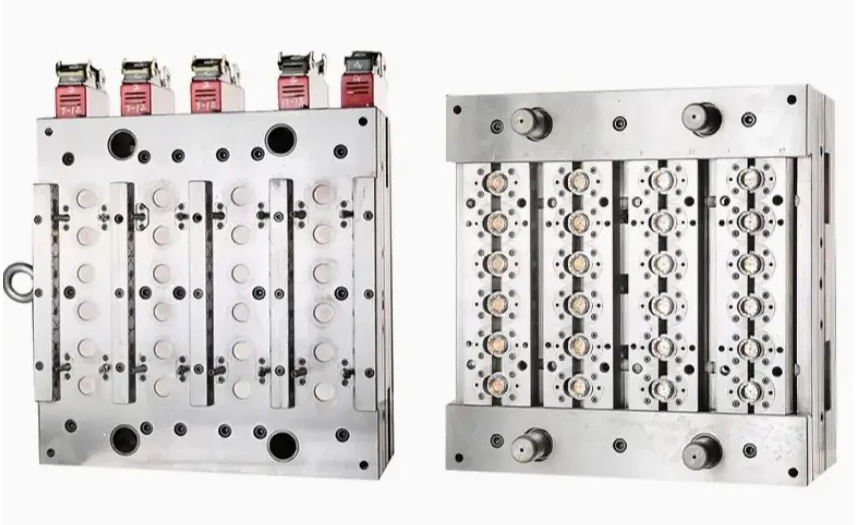

Пресс-форма для литья с защелкивающимися крышками с несколькими полостями

Лучше всего подходит для

Эта форма подходит для таких проектов, как:

• защелкивающиеся крышки для бутылок

• защелкивающиеся замки с защитой от несанкционированного доступа

• защелки с одинарным или двойным замком

• крышки с уплотнительной заглушкой или с внутренней посадкой

• многоместные формы для крышек для напитков, продуктов питания и потребительской упаковки

Он особенно подходит для проектов, где клиентов волнуют:

• консистенция от полости к полости

• стабильное извлечение элементов подрезов

• надежное уплотнение и открывающее усилие

• нижняя подгонка при сборке формы

• крупносерийное повторное производство

Рекомендуемые варианты полостей

Типичные конфигурации полостей включают в себя:

• Форма для защелкивающихся крышек с 8 полостями

• Форма для защелкивающихся крышек с 16 полостями

• Форма для защелкивающихся крышек на 24 гнезда

• Форма для защелкивающихся крышек на 32 гнезда

Рекомендуемое количество полостей зависит от:

• размер крышки и толщина стенки

• усилие зажима литьевой машины

• размер выстрела

• целевой результат

• предпочтение горячего бегуна

• целевое время охлаждения и цикла

Для программ с большей производительностью выбор полости должен соответствовать как конструкции крышки, так и имеющейся формовочной машине.

Ключевые конструктивные решения для защелкивающихся крышек

1. Извлечение из формы для внутренних замков.

Защелкивающиеся колпачки обычно имеют внутренние подрезы или стопорные кольца . Эти области требуют подходящей концепции освобождения, чтобы избежать деформации, побеления или следов сопротивления во время выброса.

В зависимости от конструкции крышки возможные концепции демонтажа могут включать:

• освобождение съемной пластины

• поддержка подъемника или слайдера

• выпуск подрезов кольцевого типа

• поддержка пневмопомощника или разблокирующего кольца

• концепции демонтажа с учетом специфики проекта для чувствительных зон защелкивания

Целью является не только выталкивание колпачка, но и защита запирающей конструкции от полости к полости.

2. Согласованность моментальной посадки

Стабильная производительность защелкивания зависит от постоянства:

• высота замка

• толщина замка

• внутренний диаметр

• округлость

• концентричность

• допуск соответствия узкого места

Если эти особенности перемещаются между полостями, результатом часто является:

• ощущение неравномерного закрытия

• нестабильная открывающая сила

• вариант уплотнения

• проблемы с совпадением крышек от бутылок

3. Вентиляция и контроль сдвига

В затворах из ПП, ПЭ и ПЭВП тонкие участки запирания более чувствительны к:

• стрессовое отбеливание

• локальное растрескивание

• следы сдвига

• деформация в зоне замка

Вот почему вентиляцию, положение заслонки и баланс охлаждения необходимо учитывать вместе с геометрией крышки.

4. Баланс охлаждения

Охлаждение предназначено не только для времени цикла. В защелкивающихся колпачках это также влияет:

• усадка вокруг зоны замка

• округлость и стабильность внутреннего диаметра

• изменение размеров от полости к полости

• постоянство ощущения открытия и закрытия

Материалы и точки риска

Эта форма обычно предназначена для:

• ПП (Полипропилен)

• ПЭ (полиэтилен)

• ПНД

Эти материалы обеспечивают гибкость, необходимую для конструкций защелкивающихся застежек. В то же время они могут создавать типичные риски в тонких зонах защелкивания:

• отбеливание у запирающего края

• растрескивание под напряжением

• тонуть вокруг более толстых переходов

• коробление или локальный коллапс

• непостоянная сила защелкивания между полостями

По этой причине поведение материала необходимо учитывать вместе с проектированием формы, охлаждением, вентиляцией и извлечением из формы.

Критерии приемлемости покупателя

Для этого типа формы для защелкивающихся крышек покупатели обычно меньше заботятся об общих требованиях к «высокой точности», а больше о том, может ли форма обеспечить контролируемые и проверяемые результаты..

Типичные функции CTQ

• высота замка

• толщина замка

• внутренний диаметр

• округлость/концентричность

• плоскостность уплотняющей поверхности

• соответствующие размеры узкого места

Типичные методы проверки

• КИМ для критических размеров и геометрии

• измерение округлости/концентричности цилиндрических зон посадки

• оптический/профильный контроль мелких запирающих элементов

• Манометры типа «Go/No-Go», где это применимо

Типичные результаты пробного тестирования

• FAI (первая инспекция изделия)

• отчет о сравнении размеров полостей

• образец обзора судебного разбирательства

• предложение окна параметров формования, где это применимо

Снимок возможностей

Примечание.
Возможность допуска применяется только к определенным функциям CTQ . Окончательная приемка зависит от чертежа, системы допусков, метода проверки проекта и согласованного плана проверки.

Нестандартные компоненты пресс-форм и сменные детали

Для форм с защелкивающимися крышками не каждое техническое обслуживание должно означать замену всей формы.
В зависимости от конструкции пресс-формы отдельные компоненты пресс-формы могут поставляться отдельно, в том числе:

• основные вставки

• вставки для полости

• формовочные детали, связанные с шейкой

• детали, связанные с эжектором

• выбранные сменные компоненты с функцией блокировки

Это важно для клиентов, которые хотят:

• более простое обслуживание

• более быстрая замена изнашиваемых деталей

• сокращение времени простоя при длительном производстве

• лучший долгосрочный контроль инструмента

Это также напрямую связано с нашими основными возможностями в области изготовления нестандартных компонентов пресс-форм и услуг по индивидуальной механической обработке..

Примеры решения проблемы

1. Отбеливание или растрескивание Snap-Fit

Распространенные причины: чрезмерное местное напряжение, плохая вентиляция, неустойчивый выброс или острая геометрия в области фиксации.
Наш подход: оптимизировать вентиляцию, контролировать стратегию извлечения из формы и анализировать геометрию фиксации вместе с поведением материала.

2. Перетаскивание меток во время демонтажа

Распространенные причины: выпуск подреза не поддерживается должным образом, недостаточное действие средства удаления или нестабильный путь выпуска.
Наш подход: рассмотреть концепцию извлечения из формы, основанную на форме подрезов и конструкции крышки, используя при необходимости съемную пластину, подъемник/ползун, кольцо освобождения или опору для конкретного проекта.

3. Изменение силы прижима от полости к полости.

Распространенные причины: изменение высоты замка, толщины замка, внутреннего диаметра или концентричности.
Наш подход: четко определить характеристики CTQ, проверить отклонения от полости к полости и контролировать размеры, связанные с посадкой, посредством технологического контроля и окончательной проверки.

Доставка и проверка

От такого проекта клиенты обычно ожидают большего, чем просто форму. Они также ожидают четкого пути проверки.

Типичные результаты могут включать в себя:

• испытание пресс-формы перед отправкой

• отчет о проверке первого изделия

• сравнение полостей по определенным характеристикам CTQ

• протокол проверки критических размеров

• рекомендация по запасным частям

• предложения по техническому обслуживанию мест износа клавиш

Контрольный список запроса цен

Чтобы более точно оценить форму для многоместной защелкивающейся крышки, отправьте:

Даже если некоторые данные еще не готовы, мы все равно можем предоставить первоначальный обзор.

Часто задаваемые вопросы

Чем форма для защелкивающихся крышек отличается от стандартной формы для крышек?

Форма для защелкивающихся колпачков должна контролировать внутренние фиксирующие свойства, освобождение от подрезов и стабильность защелкивания. Речь идет не только о формировании формы крышки, но и о сохранении стабильного усилия открытия, герметизации и извлечения из формы во всех полостях.

Какие материалы обычно используются для изготовления защелкивающихся крышек?

Большинство защелкивающихся колпачков изготавливаются из ПП, ПЭ или ПЭВП , в зависимости от требований к гибкости и герметичности продукта.

Как контролировать консистенцию защелкивания в многогнездной форме?

Мы уделяем особое внимание таким характеристикам CTQ, как высота замка, толщина замка, внутренний диаметр, округлость и концентричность. Эти характеристики проверяются посредством технологического контроля и окончательной проверки размеров.

Можно ли настроить количество полостей?

Да. Общие варианты гнезд включают 8, 16, 24 и 32 гнезда , и окончательный выбор зависит от конструкции крышки, размера машины и целевой производительности.

Предоставляете ли вы пробное тестирование перед отправкой?

Да. Перед отправкой проводятся испытания пресс-формы и проверка качества.

Можете ли вы также поставить сменные компоненты пресс-формы?

Да. В зависимости от конструкции пресс-формы отдельные компоненты пресс-формы могут поставляться отдельно для обслуживания и замены.

Запросить цену

Ищете нестандартные компоненты пресс-формы , для литья под давлением с несколькими полостями или индивидуальное инструментальное решение для производства пластиковых крышек?

Отправьте нам свой чертеж, образец и детали проекта.
Мы можем помочь с обзором:

• количество полостей

• концепция демонтажа

• Контрольные точки CTQ

• план проверки

• пробная версия и объем поставки
