Пресс-форма для литья под давлением с откидной крышкой (IMC) для упаковки

Пресс-форма IMC с откидной крышкой для косметической, медицинской и пищевой упаковки

Если вы инженер-технолог упаковки, инженер по пресс-формам, руководитель проекта, закупщик или специалист по качеству/валидации, оценивающий проект крышки с откидной крышкой, эта страница предназначена для вас.

Это особенно актуально, если вы переходите от внешней закрывающей линии к решению IMC или если вы планируете масштабировать до 16/32 гнезд и вам необходимо с самого начала контролировать синхронизацию, производительность шарниров и риски технического обслуживания.

Если вы в настоящее время используете оборудование для закрытия после формования, IMC может удалить весь технологический этап. Но чтобы это работало на производстве, компоненты синхронизации, охлаждения и износа должны быть спроектированы как одна система.

Что на самом деле меняет форма для крышек IMC Flip-Top?

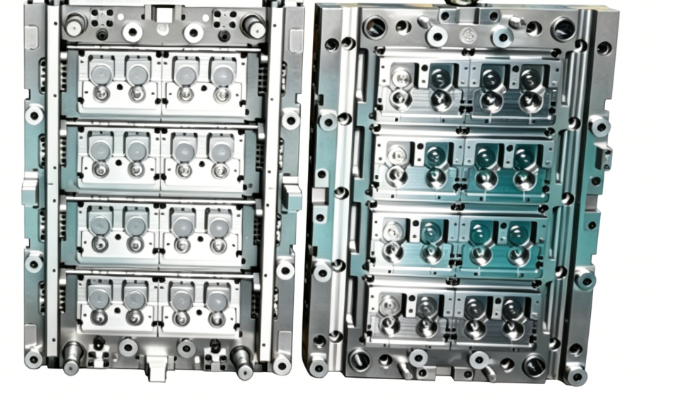

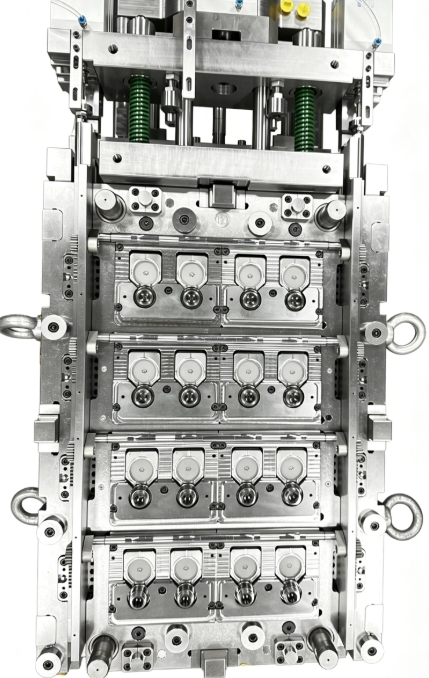

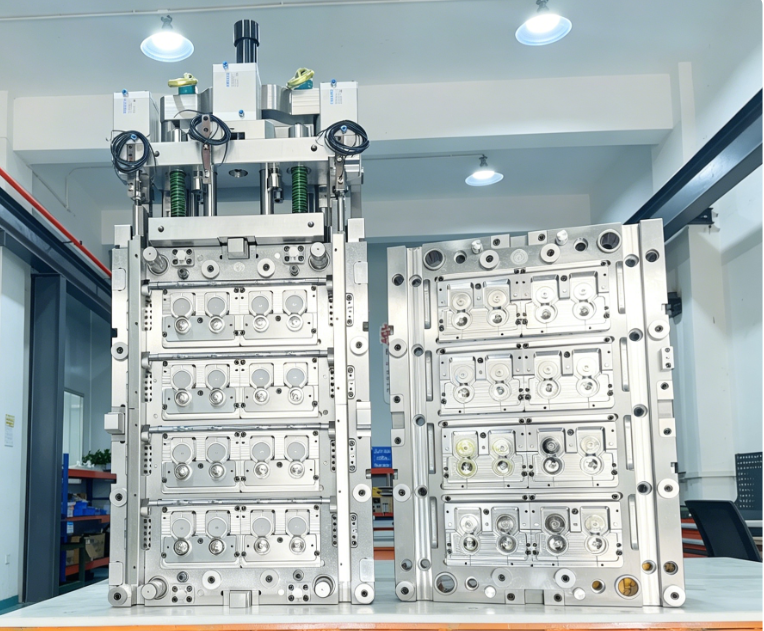

Форма IMC с откидной крышкой закрывает крышку внутри формы сразу после формования и перед выбросом. Это меняет процесс с «форма → извлечение → перенос → внешнее закрытие» на «форма → закрытие → извлечение».

Для групп, разрабатывающих инструменты для упаковки и крышек , это может сократить количество оборудования, упростить компоновку линий и одновременно улучшить гигиенический контроль.

Почему покупатели выбирают IMC

• Устраняет вторичные операции закрытия.
• Снижает риск загрязнения за счет закрытия сразу после формования.
• Повышает эффективность линии за счет устранения узких мест в закрытии на последующих этапах .
• Помогает защитить целостность шарниров, сохраняя при этом материал сохраняющий термическую гибкость.
• Поддерживает более единообразную силу закрытия во всех полостях.

Где проекты IMC обычно становятся трудными

IMC не сложен только благодаря формованию. Это сложно, потому что действие закрытия, время полости, допуск на защелкивание, схема охлаждения и стратегия обслуживания должны работать вместе.

1. Механическая надежность

Рычаги, кулачки, ползунки или подвижные элементы могут заклинивать или изнашиваться, если механизм не спроектирован с учетом стабильного движения и доступа для обслуживания.

2. Синхронизация нескольких полостей

В формах с 16 гнездами и более даже небольшая разница во времени между гнездами может повлиять на качество закрытия или повредить область шарнира.

3. Чувствительность допусков при защелкивании

Закрывающие элементы требуют строгого контроля размеров. Если посадка неустойчива, крышка может закрываться слишком туго, слишком слабо или не соответствовать требованиям по герметичности.

4. Ограничения по управлению температурным режимом

Как только механизм IMC занимает внутреннее пространство, прокладка каналов охлаждения становится более сложной. Неравномерное охлаждение может изменить геометрию детали и повлиять на соосность.

5. Сложность обслуживания

Если изнашиваемые детали не рассчитаны на постоянную замену, одна поврежденная полость может привести к более длительному простою и увеличению объема работ по установке, чем ожидалось.

Как SENLAN превращает риск IMC в контролируемую инженерную систему

Контроль движения и износа

Мы подходим к IMC как к целостной инженерной системе, а не как к изолированному механизму. Поведение при движении анализируется вместе с обработкой, сборкой, картированием износа и доступом для технического обслуживания с использованием собственной технологической цепочки, показанной на странице нашего оборудования..

Критический контроль посадки

Для зон защелкивания и закрытия основные размеры определяются по базовым данным и проверяются методом измерения, а не только номинальным значением чертежа. Наша более широкая логика допусков объясняется в этой статье о контроле допусков в прецизионных компонентах пресс-форм..

Повторяемость от полости к полости

Стабильная работа IMC зависит от того, насколько хорошо движение и посадка повторяются во всех полостях. Это тесно связано с теми же принципами повторяемости, которые используются при стабилизации компонентов многоместной пресс-формы..

Взаимозаменяемая логика обслуживания

Изнашиваемые детали и элементы, критически важные для посадки, разрабатываются с учетом эффективности замены и поддерживаются нашим подходом к производству прецизионных компонентов пресс-форм..

Осмотр и проверка

Претензии к качеству должны быть измеримыми. Наш маршрут проверки построен на основе документированных методов проверки и методов контроля размеров, описанных в наших технических преимуществах и подходе к контролю качества..

Что вы обычно получаете

Типичные результаты инженерной экспертизы, внутренней проверки и утверждения проекта могут включать:

• Контрольный список осуществимости DFM + IMC.
• Сводная информация о моделировании движения / времени. Сводная информация об охлаждении /
• тепловом
• балансе.
• Полный отчет о размерах полостей с отслеживаемыми данными.
• Список взаимозаменяемых запасных частей и рекомендуемых изнашиваемых деталей.
• Видео испытаний и записи отзывов о процессе.

Вы можете предварительно просмотреть стиль нашей инспекционной документации в центре загрузки..

Когда IMC подходит идеально

• Откидные крышки большого объема. где гигиена и повторяемость закрытия имеют значение
• 16 / 32 расширение полости, где внешнее закрытие становится узким местом
• Проекты упаковки, требующие постоянной производительности петель и усилия закрытия

Когда IMC может не понадобиться

• Малые объемы проектов с частыми изменениями геометрии
• Очень простые конструкции закрытия, где добавленный механизм IMC не создает четкой окупаемости

Начните с инженерного обзора

Вместо того, чтобы слишком рано принимать решение о конструкции, начните с технико-экономического обоснования IMC, основанного на вашей детали, целевой кавитации, смоле, гигиенических требованиях и целевом цикле.

Основное действие: запросить технико-экономическое обоснование IMC / обзор DFM.

Для начала можно подготовить:

• 2D / 3D чертеж детали
• Целевая кавитация (8 / 16 / 32 / другое)
• Тип смолы и гигиенические требования
• Производительность машины, если доступно
• Целевое время цикла, если доступно
