Изготовленные на заказ штифты для наконечников пипеток для медицинских форм с несколькими полостями

Стержни пресс-формы для наконечников пипеток представляют собой небольшие компоненты, но они контролируют некоторые из наиболее важных рисков при крупносерийном медицинском литье под давлением.

В форме наконечника пипетки стержень помогает сформировать внутренний профиль каждого наконечника. Если штифт смещен, изношен, его трудно извлечь из одной полости в другую или он несовместим с одной полостью в другую, в формованной детали могут наблюдаться изменения толщины стенок, заусенцы, заедание, деформация, нестабильная посадка или повторяющиеся дефекты, характерные для полости.

Для производителей медицинских форм и компаний, занимающихся литьем под давлением, закупающих штифты из Китая, ключевой вопрос заключается не только в том, может ли поставщик обработать тонкий металлический штифт. Лучше задаться вопросом, сможет ли поставщик понять, чем управляет штифт внутри формы, проверить его на соответствие функциональным требованиям и обеспечить последовательность замены в ходе длительного производства.

Быстрый ответ: Надежные специальные штифты для пресс-форм для наконечников пипеток требуют контролируемой концентричности, подходящей обработки поверхности, достаточной жесткости, документированного контроля и стратегии замены, которая сохраняет поведение полости. Изменения процесса могут временно уменьшить симптомы, но они не исправляют стержень, который больше не формирует или не освобождает деталь последовательно.

Почему центральные штифты наконечника пипетки имеют значение в медицинском формовании

Наконечник пипетки выглядит просто, но его функция зависит от постоянной внутренней геометрии, стабильного распределения стенок, чистого выпуска и надежного соединения с предполагаемым сопряженным интерфейсом.

Основной вывод напрямую связан с этими результатами. Это не просто тонкая стальная деталь. Это критически важный компонент пресс-формы, который должен работать вместе с полостью, запорными зонами, вентиляцией, выбросом, охлаждением и процессом формования.

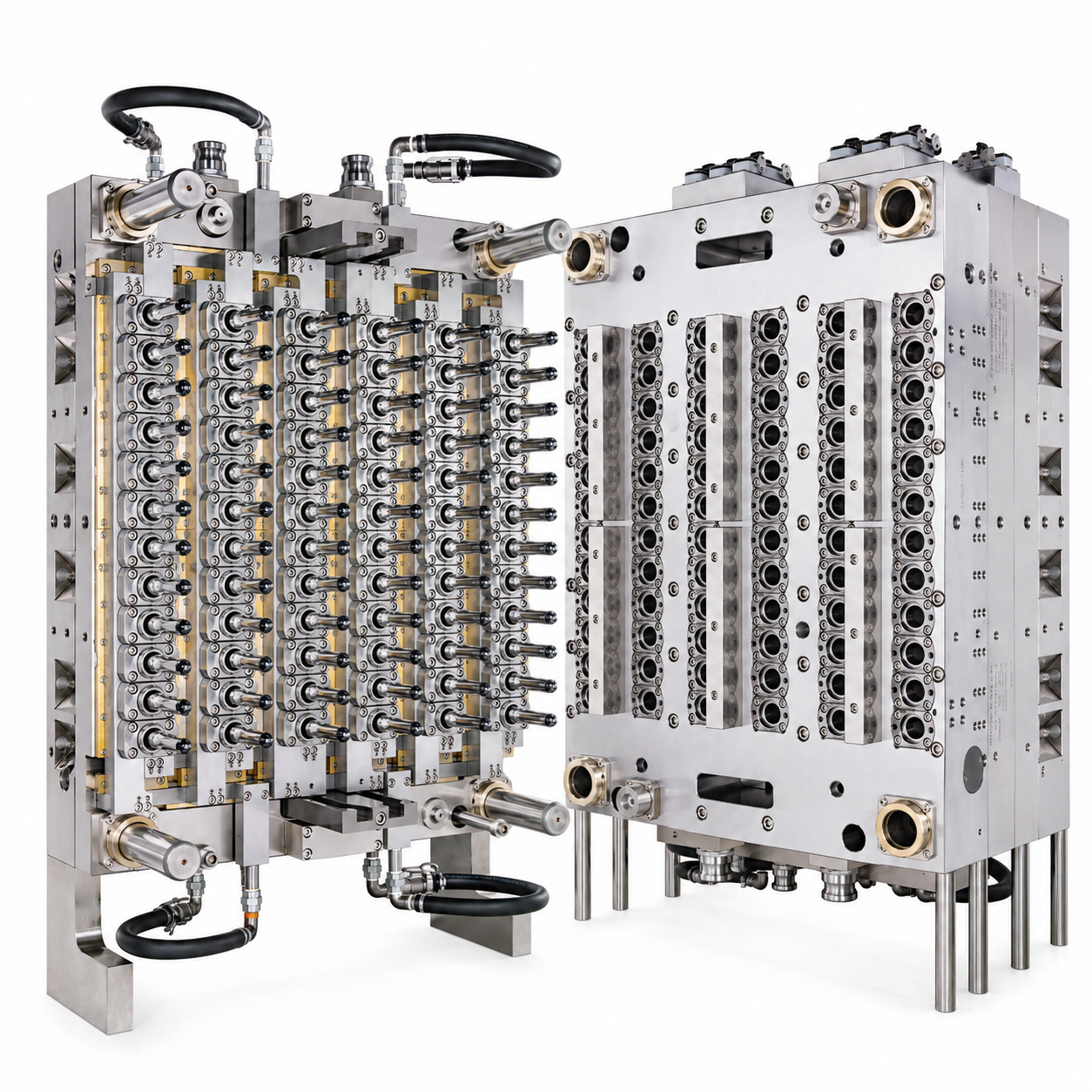

Для медицинских форм с несколькими полостями требования становятся более строгими, поскольку каждая полость должна иметь наконечник, который ведет себя так же, как и другие. Небольшая разница между контактами, повторяющаяся в 16, 32, 64 или более гнездах, может стать проблемой качества при больших объемах производства.

В более широких проектах по изготовлению медицинских инструментов и инструментов с большими полостями покупатели должны оценивать прецизионные компоненты пресс-форм в соответствии с формованными характеристиками, которые они контролируют, а не только по названию компонента на чертеже.

Ключевые выводы для покупателей медицинских форм

• Штифты сердечника напрямую влияют на внутреннюю геометрию наконечника, распределение стенок, поведение при отпускании и посадку сборки.
• В медицинских формах с несколькими полостями небольшие различия между штифтами могут привести к повторяющимся производственным отклонениям.
• Вспышку или залипание вблизи одного штифта следует проверять с учетом условий выравнивания, отключения, выпуска и вентиляции, а не только настроек процесса.
• Замена стержневых штифтов должна контролироваться базовыми данными, записями проверок и функциональными требованиями, а не только диаметром.
• Для зарубежных покупателей результаты проверок и постоянство замены так же важны, как и точность обработки.

Что такое штифты для пресс-форм для наконечников пипеток?

Стержень пресс-формы наконечника пипетки представляет собой прецизионный компонент, используемый для формирования внутренней геометрии отлитого наконечника пипетки. В зависимости от конструкции это может влиять на внутренний диаметр, конусность, отверстие наконечника, толщину стенки, посадку, характеристики разъединения и консистенцию полости к полости.

В производственной форме стержень должен рассматриваться как часть полной системы формования. Его производительность зависит от:

• геометрия штифта,
• выравнивание полости
• , состояние отключения,
• отделка поверхности,
• материал и термообработка,
• жесткость и опора ,
• вентиляция
• вблизи сформированного элемента,
• метод проверки,

Если стержень выходит за пределы допуска или плохо освобождается, формованный наконечник пипетки может измениться вместе с ним.

Распространенные проблемы, вызванные нестабильными штифтами наконечника дозатора

Качество стержневого штифта следует оценивать с учетом рисков формованного изделия, которые он контролирует. Точные размеры, определяющие качество, зависят от конструкции наконечника пипетки, смолы, конструкции пресс-формы и требований валидации, но инженерные вопросы остаются неизменными.

Поэтому стержневой штифт необходимо рассматривать как часть системы: геометрия штифта, выравнивание полости, условия освобождения, технологическое окно и метод измерения - все это влияет на конечные производственные характеристики.

Почему концентричность стержневого штифта имеет значение в медицинских формах с несколькими полостями

В тонком формованном медицинском расходном материале внутренняя и внешняя геометрия должны оставаться правильно связанными. Если центральный штифт смещен, изогнут, плохо поддерживается или отличается от соседних полостей, на полученном наконечнике может наблюдаться неравномерное распределение стенок или изменения в критической области посадки.

Для прототипа с одной полостью отдельные проблемы с размерами могут быть исправлены во время разработки. Для медицинской формы с несколькими полостями различия между стержнями могут создавать повторяющийся рисунок: определенные номера полостей не выдерживают проверки чаще, освобождаются по-разному, демонстрируют более видимые дефекты или создают нестабильную посадку.

Вот почему проверка не должна останавливаться на номинальном диаметре штифта. В зависимости от рисунка и функции покупателям может потребоваться определить:

• эффект формования.
• Требование покупателя. Требования
• к
• диаметру и конусному профилю.
• Требования к концентричности, биению или базовому соотношению. к
• соответствующему элементу

Для инструментов с большими гнездами точность посадки и стабильность размеров каждой полости являются частью производственных показателей, а не просто документацией по проверке.

Заусенец, прилипание и изменение толщины стенки: причины, связанные с инструментами

Обложку часто рассматривают как лишний материал, который можно удалить позже. В медицинском формовании такой подход может скрыть более важный вопрос: почему полимер попал в этот зазор?

Вспышки могут образовываться на линии разъема, вокруг интерфейса вставки, возле вентиляционных отверстий или в других небольших зазорах, куда расплавленный материал попадает под давлением. Если дефект появляется неоднократно в одной полости или вблизи одного места штифта, исследование следует начинать с местных условий оснастки, а не с повторных изменений стабильного процесса.

Соответствующие проверки включают:

• впрыска
• и давлению удержания относительно состояния формы,
• появился
• ли дефект после технического обслуживания или замены компонента.
• Проблема
• с формованием

Ручная обрезка может сделать небольшую партию пригодной для использования, но это не доказывает, что форма устойчива. В программе медицинского формования повторяющиеся вспышки следует рассматривать как информацию об инструментах или управлении процессом.

Характеристики разблокировки зависят от состояния поверхности и конструкции штифта.

Стержень с сердечником, который образует правильную геометрию, все равно должен надежно освобождать формованную деталь. Тонкие медицинские детали могут плотно сжиматься при охлаждении, а производство с большим количеством полостей оставляет мало места для многократного прилипания, разрыва или ручного вмешательства.

Когда наконечники пипеток тянутся или застревают во время выброса, группам следует проверить, связана ли проблема с конструкцией продукта, условиями обработки, состоянием поверхности, геометрией штифта или выравниванием.

Типичные инженерные вопросы включают в себя:

• ?
• Отполирована или обработана разделительная поверхность в соответствии со смолой и функцией?
• Изменился ли износ местной поверхности или размеров?
• Деталь при выталкивании вытягивается неравномерно?
• Связаны ли пораженные полости с конкретными штифтами или вставками?

Улучшение высвобождения – это не просто вопрос того, как сделать поверхность более гладкой. Отделка поверхности должна соответствовать требованиям к размерам, характеристикам формования и предполагаемому плану технического обслуживания.

Требования к механической обработке и контролю штифтов для медицинских форм

Правильный производственный маршрут зависит от геометрии стержня, марки стали, твердости, отделки и требований к контролю. Для тонких или критичных к деталям компонентов требуется план процесса, который контролирует как форму, так и функциональные взаимосвязи.

Изготовление и проверка стержневого штифта могут включать в себя:

• Токарная или фрезерная обработка на станке с ЧПУ для получения заданной геометрии и исходных баз
• Прецизионное шлифование для определения диаметра, отделки, округлости или элементов, связанных с посадкой.
• Электроэрозионная или проволочная электроэрозионная обработка для закаленной проводящей стали или сложных прецизионных деталей.
• Проверка размеров по контролируемым чертежам.
• Сравнение повторяющихся штифтов на предмет согласованности нескольких полостей.
• Идентификация и планирование проверки сменных компонентов.

Для покупателей одного названия машины недостаточно. Выбранный процесс должен надежно производить и проверять характеристики, влияющие на формованную деталь. Покупатели, оценивающие медицинские инструменты для литья под давлением, также могут ознакомиться с поддержкой от SENLAN инструментов для литья пластмасс под давлением при рассмотрении полной системы пресс-форм.

Покупатели инженерных доказательств должны проверить перед заказом стержневых штифтов

Для зарубежных покупателей технические доказательства более полезны, чем устные заявления. Прежде чем заказывать специальные штифты для пресс-форм для наконечников пипеток, покупатели должны подтвердить, как поставщик контролирует обработку, проверку и последовательность замены.

Прецизионная обработка SENLAN и возможности контроля ZEISS CMM помогают обеспечить измеримый контроль критически важных компонентов медицинских форм.

Сменные стержневые штифты для обслуживания формы наконечника пипетки

Медицинская форма может оставаться в эксплуатации в течение длительного периода производства, а критические к износу компоненты могут в конечном итоге потребовать замены. Запасной штифт полезен только тогда, когда он может восстановить производство без введения новых вариаций.

По этой причине планирование замены следует начинать до того, как штифт выйдет из строя. Практический пакет контроля может включать в себя:

• Контролируемые ревизии 2D-чертежа и 3D-модели,
• определенные размеры и базовые данные CTQ,
• требования к материалу и термообработке
• требования к качеству поверхности для зон, связанных с выпуском,
• метод проверки и отчет, ожидаемая
• идентификация полости или положения, если применимо,
• логика приемки для первых образцов после замены,

Этот подход поддерживает контроль изменений. Это не заменяет ответственность владельца пресс-формы за проверку, но дает более четкие доказательства для оценки того, сохранил ли замененный стержень предполагаемое поведение инструмента.

Что включить в запрос цен на специальные штифты для наконечников для пипеток?

Запрос, в котором говорится только «указать основные выводы», оставляет неясными основные технические решения. Для значимого анализа предложения и технологичности покупатели должны включить информацию, которая связывает компонент с требованиями к формованной детали.

• 3D-модель и 2D-чертеж с размерами,
• применение детали и информация о смоле, где соответствующее
• количество полостей пресс-формы и требования, специфичные для положения.
• Критическая посадка, отверстие, конусность или размеры стенки, контролируемые штифтом.
• Указанный допуск, качество поверхности, материал и твердость.
• Наблюдаемая проблема при замене существующего штифта: засвет, заедание, изгиб, износ или размерный сдвиг,
• должны ли запасные части быть взаимозаменяемыми без ручной установки,
• требуется отчет о размерах или прослеживаемость информация

Точный запрос цен позволяет поставщику обсудить маршрут обработки и проверки с точки зрения риска продукта, а не указывать общую цену на деталь, которая может не решить производственную проблему.

Поиск штифтов для пресс-форм для наконечников пипеток из Китая

Для производителей медицинских форм и компаний, занимающихся литьем под давлением в Европе, Северной Америке, Южной Америке, Юго-Восточной Азии и на Ближнем Востоке, поиск запасных штифтов для пресс-форм для наконечников пипеток из Китая требует большего, чем просто сравнение цен за единицу продукции.

Покупателям необходимо проверить контроль чертежа, проверку соосности и биения, идентификацию полости, требования к качеству поверхности, а также может ли сменный штифт поддерживать стабильное поведение полости после установки.

Для международных покупателей полезный вопрос при покупке заключается не просто в том, где изготовлен компонент. Вопрос в том, сможет ли производитель понять функцию формования, следовать контролируемым чертежам, предоставлять доказательства проверки и обеспечивать постоянную замену компонентов.

Фокус региональных покупателей на штифты для пресс-форм для наконечников пипеток

Для европейских покупателей медицинских форм

Европейские покупатели часто сосредотачиваются на контролируемых чертежах, отчетах о размерах, характеристиках CTQ, отслеживании материалов, доказательствах проверок и последовательности замены. Перед заказом запасных частей для штифтов наконечника пипетки следует проверить концентричность, качество поверхности и идентификацию полости.

Для североамериканских производителей медицинского оборудования для литья под давлением

Формовщики в Северной Америке обычно заботятся о времени безотказной работы, повторяемости запасных частей, единообразии каждой полости и поддержке валидации. Замененный стержень должен восстановить предполагаемое поведение полости без неожиданной установки на стенде или повторной коррекции образца.

Для операций по формованию медицинских изделий с большими полостями в Юго-Восточной Азии

На предприятиях Юго-Восточной Азии часто используются широкополосные медицинские расходные формы для длительных производственных кампаний. Стабильность соединения между пальцами, контроль износа, характеристики разъединения и планирование замены важны для сокращения времени простоя и устранения дефектов, характерных для полостей.

Для проектов по производству медицинских расходных материалов в Южной Америке и на Ближнем Востоке

Покупателям в Южной Америке и на Ближнем Востоке могут потребоваться надежные компоненты для замены существующих медицинских форм, особенно когда возможности местного ремонта ограничены. Контролируемые чертежи, отчеты о проверках и четкие данные о запросах цен помогают снизить риск при поиске прецизионных штифтов по всему миру.

Чтобы получить более подробную информацию об отрасли, покупатели могут ознакомиться с поддержкой приложений SENLAN для медицинской, косметической и упаковочной продукции..

Как SENLAN поддерживает проекты изготовления медицинских изделий

SENLAN производит индивидуальные прецизионные компоненты пресс-форм для многоместных медицинских форм, форм для наконечников пипеток и других требовательных применений литья под давлением.

Наша поддержка компонентов может включать в себя:

• наконечник пипетки штифты для стержней пресс-форм
• медицинские штифты для стержней пресс-форм
• вставки для полостей
• стержни пресс-форм
• гильзы
• ползунки и подъемники
• замена прецизионных компонентов пресс-формы

В случае критически важных функций правильный технический разговор начинается с риска отказа:

• Какую внутреннюю геометрию контролирует штифт?
• Какое изменение является неприемлемым?
• Как следует проверять штифт?
• Какие полости демонстрируют повторяющиеся проблемы?
• Что должно произойти, если штифт заменяется во время производства?

Если вы сравниваете поставщиков или анализируете будущие риски, связанные с инструментами, вы также можете прочитать инженерные статьи SENLAN о литье под давлением и компонентах прецизионных пресс-форм..

Часто задаваемые вопросы

Что контролирует стержневой штифт в форме наконечника пипетки?

Центральный штифт помогает сформировать внутреннюю геометрию наконечника пипетки. Его выравнивание, диаметр, профиль и состояние поверхности могут влиять на распределение стенок, посадку наконечника, поведение при отпускании и повторяемость между полостями.

Может ли изношенный штифт вызвать засветку медицинской формованной детали?

Да. Вспышка может возникнуть, когда материал попадает в зазор, возникший в результате износа, повреждения, смещения, проблем с посадкой или местных условий инструмента рядом со штифтом или режущей пластиной. Причину следует выяснить, прежде чем полагаться на обрезку или изменение процесса.

Почему концентричность важна для штифтов пресс-форм для наконечников пипеток?

Концентричность помогает сохранить заданное соотношение между внутренней и внешней геометрией наконечника. В пресс-форме с несколькими полостями непостоянная концентричность может способствовать разнице толщины стенок и неравномерности характеристик полостей.

Следует ли проверять сменные штифты сердечника индивидуально?

Запасные штифты следует сверить с чертежом и характеристиками, влияющими на работу продукта. Для проектов с несколькими полостями или медицинских проектов записи проверок и идентификация заменяемых компонентов улучшают принятие решений по техническому обслуживанию и контролю изменений.

Что мне следует отправить, чтобы запросить штифты для пресс-форм для наконечников для пипеток?

Предоставьте 3D-модель, 2D-чертеж, требования к материалу и твердости, чистоту поверхности, количество полостей, критические размеры, требования к проверке и любые доказательства текущих производственных проблем, таких как заусенцы, прилипания или отклонения размеров.

Можно ли сделать сменные штифты сердечника взаимозаменяемыми без ручной установки?

Взаимозаменяемость должна быть спроектирована и проверена, а не предполагаема. Это зависит от контролируемых базовых данных, соотношений посадки, допусков, требований к поверхности, записей проверок и состояния сопрягаемых компонентов пресс-формы.

Отправьте нам чертежи контактов пресс-формы наконечника для пипетки для технической проверки

Если вы заменяете нестабильные штыри пресс-формы для наконечника пипетки или разрабатываете новую медицинскую форму с несколькими полостями, подготовьте 2D-чертежи, 3D-файлы, количество полостей, размеры CTQ, требования к материалам, требования к качеству поверхности, ожидаемые результаты проверки и фотографии дефектов.

SENLAN может просмотреть маршрут обработки, требования к проверке и последовательность замены перед составлением предложения.
