Обработка на станке с ЧПУ компонентов литьевых форм и производственной оснастки

Быстрый ответ: обработка с ЧПУ используется при создании литьевых форм для изготовления штифтов, вставок для полостей, втулок, стержней с резьбой, ползунков, подъемников, пластин и других прецизионных компонентов пресс-формы. Что касается производственных инструментов, то обработка с ЧПУ помогает контролировать точность размеров, подготовку поверхности, согласованность между полостей, повторяемость запасных частей и соответствие между компонентами пресс-формы.

Заявление о компании: SENLAN производит индивидуальные формы для литья под давлением и прецизионные компоненты пресс-форм для упаковки, колпачков, крышек, косметической упаковки, медицинского литья и литья под давлением с высокой кавитацией.

Обработка на станке с ЧПУ является одним из основных процессов изготовления литьевых форм. Он превращает литейную сталь, нержавеющую сталь, алюминий или другие указанные материалы в функциональные компоненты пресс-формы, которые должны точно подходить, герметизировать, скользить, выталкивать, охлаждать и повторять действия во время производства.

Для покупателей пресс-форм обработка с ЧПУ не должна пониматься только как «резка металла». При создании литьевых форм обработка с ЧПУ влияет на посадку линии разъема, точность полости, выравнивание стержня, замену вставки, уплотняющие поверхности, формирование резьбы и долгосрочное обслуживание формы. Небольшая ошибка обработки стержня, полой вставки или втулки может привести к заусенцам, заеданиям, утечкам, изменению толщины стенок или сбою сборки формованного изделия.

В этой статье объясняется, как обработка на станках с ЧПУ поддерживает компоненты литьевых форм и как покупателям следует проверять детали пресс-форм, изготовленные на станках с ЧПУ, прежде чем утверждать производственную оснастку или запасные компоненты.

Почему обработка на станке с ЧПУ имеет значение при создании литьевых форм

TL;DR: Обработка на станках с ЧПУ объединяет проектирование цифровых пресс-форм с физической точностью инструментов. Он помогает изготавливать стержни, полости, вставки и компоненты пресс-формы, которые определяют, можно ли формовать окончательную пластиковую деталь последовательно.

Пресс-формы состоят из множества взаимодействующих компонентов. Основа формы обеспечивает структуру, но отлитая деталь часто контролируется более мелкими точными деталями: вставками для полостей, штифтами, втулками, стержнями с резьбой, подъемниками, ползунами, деталями, связанными с выталкивателями, и запорными поверхностями.

Обработка на станках с ЧПУ используется для создания многих из этих элементов перед окончательной отделкой, электроэрозионной обработкой, шлифовкой, полировкой или подгонкой. В зависимости от геометрии детали для подготовки компонента пресс-формы вместе могут использоваться фрезерование с ЧПУ, токарная обработка с ЧПУ, сверление, растачивание, нарезание резьбы и контурная обработка.

Для нестандартных инструментов покупатели должны оценивать обработку с ЧПУ по функциям. Вставка для полости должна точно формировать деталь. Основной штифт должен оставаться выровненным. Рукав должен поддерживать повторяемость движений. Сердечник резьбы должен сохранять геометрию резьбы. Уплотнительная вставка должна контролировать риск утечки. Для каждого компонента требуется маршрут обработки, соответствующий его роли внутри пресс-формы.

Покупатели пресс-форм, обработанных на станках с ЧПУ, должны понимать

TL;DR: Наиболее важными деталями пресс-формы, обработанными на станках с ЧПУ, обычно являются компоненты, которые соприкасаются, формируют, направляют, герметизируют или выталкивают формованное изделие. Покупателям следует сосредоточиться на критически важных компонентах пресс-формы, а не только на ее основе.

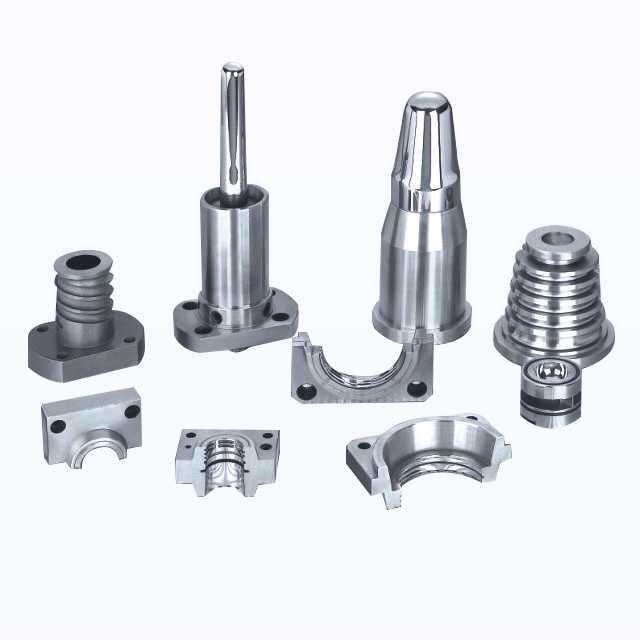

Общие компоненты литьевых форм, изготовленных на станках с ЧПУ, включают в себя:

• основные штифты

• вставки для полости

• основные вставки

• рукава

• сердечники резьбы

• кольца на шею

• ползунки и подъемники

• съемники вставки

• компоненты, связанные с эжектором

• нестандартные пластины и компоненты поддержки пресс-форм

Эти компоненты могут выглядеть на чертеже простыми, но их функция может иметь решающее значение. Например, стержень сердечника может контролировать внутреннюю геометрию и толщину стенки. Вставка полости может определять видимую поверхность. Сердечник резьбы может контролировать посадку крышки и крутящий момент. Втулка может повлиять на выравнивание, выпуск и последовательность замены.

Покупатели, приобретающие детали пресс-формы, изготовленные на станках с ЧПУ, должны определить не только размеры, но также применение, материал, качество поверхности, требования к проверке и соответствие другим компонентам пресс-формы.

Как обработка с ЧПУ поддерживает прецизионные компоненты пресс-форм

TL;DR: Прецизионные компоненты пресс-форм требуют размеров, превышающих номинальные. Обработка с ЧПУ должна поддерживать контроль исходной точки, сопрягаемые поверхности, выравнивание полостей, повторяемость и последующие процессы отделки, используемые при изготовлении пресс-форм.

Прецизионные компоненты пресс-формы обычно оцениваются по тому, как они работают внутри формы. Компонент может соответствовать общим размерам, но все равно выйти из строя, если соотношение базовых точек, сопряженная поверхность, высота уступа, концентричность или состояние поверхности не контролируются должным образом.

В производстве инструментов обработка с ЧПУ может потребоваться для поддержки:

• соответствие линии разъема

• выравнивание керна и полости

• вставить точность кармана

• соответствие втулки и штифта

• плоскостность и параллельность

• геометрия сердцевины резьбы

• запорные поверхности

• припуск на шлифовку, электроэрозионную обработку или полировку

Для прецизионных компонентов пресс-формы план обработки должен учитывать как конечный размер, так и роль компонента в формовании. Это особенно важно для инструментов с несколькими полостями, медицинских форм, форм для крышек и форм для упаковки косметической продукции.

Обработка деталей медицинских форм с ЧПУ

TL;DR: Компоненты медицинских форм часто включают в себя небольшие детали, тонкие стенки, штифты, гильзы, вставки и требования к проверке. Обработка на станках с ЧПУ должна обеспечивать повторяемость, подготовку поверхности и постоянство замены.

Пресс-формы для медицинского применения часто требуют стабильной внутренней геометрии, контролируемого высвобождения и повторяемости характеристик полости. Такие компоненты, как стержневые штифты, вставки для полостей, втулки и ползуны, могут напрямую влиять на толщину стенки, заусенец, прилипание, посадку детали и результаты контроля.

Для медицинских расходных материалов небольшое отклонение в стержне или вставке может создать видимые и функциональные проблемы. Тонкий стержень с сердечником может отклониться. Втулка может не соответствовать штифту должным образом. Вставка полости рядом с затвором может изнашиваться. Запасной компонент может вести себя не так, как исходная деталь полости.

Покупатели, просматривающие компоненты медицинских форм, должны подтвердить критические размеры, качество поверхности, состояние материала, требования к проверке, а также необходимость идентификации полости или отчетов о размерах для запасных частей.

Обработка на станке с ЧПУ компонентов пресс-форм для крышек и укупорочных средств

TL;DR: Компоненты пресс-форм для крышек и укупорочных средств требуют стабильной геометрии резьбы, уплотнительных поверхностей, горловых колец и однородности полости к полости. Обработка на станке с ЧПУ влияет на крутящий момент, уплотнение, контроль заусенца и долгосрочное обслуживание пресс-формы.

Колпачки и затворы зависят от точных деталей оснастки. Сердечники резьбы контролируют формирование резьбы и поведение крутящего момента. Шейные кольца влияют на посадку и герметичность. Уплотнительные вставки влияют на риск утечки. Вставки для полостей контролируют форму, внешний вид и однородность полостей.

Для легких крышек, герметичных крышек и форм для крышек с высокой кавитацией точность обработки на станке с ЧПУ становится более важной, поскольку производственное окно меньше. Износ или несоответствие одного компонента могут привести к заусенцам, изменениям крутящего момента, нестабильности уплотнения или повторяющимся дефектам полостей.

Покупатели, приобретающие компоненты пресс-формы для крышек, должны проверить геометрию резьбы, размеры уплотнений, качество поверхности, стратегию замены и требования к проверке, прежде чем заказывать новые или запасные детали пресс-формы.

Обработка с ЧПУ, электроэрозионная обработка, шлифовка и полировка работают вместе

TL;DR: Обработка на станке с ЧПУ часто является первым контролируемым процессом, но многие компоненты литьевых форм также требуют электроэрозионной обработки, проволочной электроэрозионной обработки, шлифования или полировки. Правильный технологический маршрут зависит от требований к геометрии, материалу, твердости и поверхности.

Не каждый компонент литьевой формы можно изготовить только с помощью станка с ЧПУ. Для некоторых деталей может потребоваться электроэрозионная обработка острых внутренних углов, глубоких ребер, узких пазов или закаленных деталей. Проволочную электроэрозионную обработку можно использовать для изготовления прецизионных профилей или форм вставок. Шлифование может потребоваться для обеспечения ровности, параллельности, контроля диаметра или сопрягаемых поверхностей. Полировка может потребоваться для улучшения антиадгезионных свойств или косметических поверхностей.

Покупателю не всегда нужно определять весь маршрут процесса, но чертеж должен ясно отражать требования. Если особенностью является уплотняющая поверхность, поверхность скольжения, запорная деталь или критический диаметр, она должна быть правильно маркирована, чтобы поставщик мог выбрать правильную последовательность обработки и чистовой обработки.

Для сложных деталей, изготовленных по индивидуальному заказу деталей пресс-форм, может потребоваться комбинированный маршрут с использованием обработки на станке с ЧПУ, электроэрозионной обработки, шлифовки, полировки и контроля размеров.

Обработка с ЧПУ в инструментах для литья пластмасс под давлением

TL;DR: Обработка на станках с ЧПУ поддерживает производственную оснастку, подготавливая пресс-формы, вставки, карманы, центральные области и детали пресс-формы, которые влияют на стабильность цикла и качество формованных деталей.

В проектах по созданию новых пресс-форм обработка с ЧПУ обеспечивает не только производство компонентов. Это также помогает создать структуру пресс-формы, необходимую для повторяемого производства. Обработка пластин, карманы для вставок, гнезда стержня, области направляющих, элементы охлаждения и поверхности сборки — все это влияет на работу пресс-формы во время испытаний и производства.

Когда покупатели оценивают инструменты для литья пластмасс под давлением , им следует спросить, как поставщик контролирует посадку вставки, критические характеристики формы, условия линии разъема, замену компонентов и проверку перед сборкой формы.

Пресс-форма проектируется не только в САПР. Его необходимо обработать, установить, проверить, испытать и обслуживать. Обработка на станке с ЧПУ — один из основных этапов, который превращает конструкцию пресс-формы в готовый к производству инструмент.

Что покупатели должны проверить перед заказом деталей пресс-формы, обработанных на станке с ЧПУ

TL;DR: Четкий запрос предложений помогает поставщику выбрать правильный маршрут обработки и объем проверки. Покупатели должны отправить чертежи, файлы САПР, материалы, важные размеры, сведения о применении и требования к документации.

Прежде чем заказывать компоненты литьевой формы, изготовленные на станке с ЧПУ, покупатели должны подготовить:

• 2D-чертежи с обозначениями допусков

• 3D-файлы САПР

• Требования к марке материала и твердости

• требования к отделке поверхности или полировке

• требования к покрытию или термообработке, если применимо

• критические размеры и привязки к базе данных

• взаимосвязь сопряжения-детали или сборки

• применение, например, медицинская форма, форма для крышек, крышка или упаковочная форма.

• количество и ожидаемый повторный спрос

• требования к отчету о проверке

• старые образцы или фотографии дефектов для проектов замены

Что касается заменяемых компонентов, покупатели также должны уточнить, должна ли деталь соответствовать определенной полости, приемлема ли ручная установка и предназначен ли компонент для устранения дефектов формования, таких как заусенец, прилипание, утечка или смещение размеров.

Распространенные риски при обработке компонентов пресс-форм на станках с ЧПУ

TL;DR: Многие проблемы с пресс-формами начинаются с неясных требований к обработке. Если критические размеры, опорные точки или сопрягаемые поверхности не определены, обработанный компонент может работать неправильно внутри формы.

Как SENLAN поддерживает компоненты литьевых форм, изготовленные на станках с ЧПУ

TL;DR: SENLAN поддерживает проекты компонентов пресс-форм, изготовленных на станках с ЧПУ, проверяя чертежи, функции компонентов, требования к материалам, осуществимость механической обработки, потребности в проверке и согласованность замены перед предложением.

SENLAN работает с нестандартными компонентами пресс-форм и проектами литьевых форм для упаковки, колпачков, крышек, косметической упаковки, литья в медицинских целях и приложений с высокой кавитацией. Анализ проекта может включать функцию детали, маршрут обработки, чувствительность к допускам, возможность электроэрозионной обработки или шлифования, качество поверхности, документацию по проверке и требования к замене компонентов.

Для новых компонентов пресс-формы или запасных частей покупатели могут отправлять на техническую проверку чертежи с 2D-чертежами, 3D-файлами CAD, маркой материала, требованиями к допускам, количеством, деталями применения и потребностями проверки.

Часто задаваемые вопросы: Обработка деталей литьевых форм на станке с ЧПУ

Какие детали, обработанные на станках с ЧПУ, используются в литьевых формах?

Обычные детали для литьевых форм, изготовленные на станках с ЧПУ, включают штифты, вставки для полостей, вставки для стержней, гильзы, стержни с резьбой, горловые кольца, ползунки, подъемники, съемные вставки, компоненты, связанные с выталкивателями, и специальные пластины пресс-формы.

Достаточно ли обработки на станке с ЧПУ для обработки всех компонентов литьевой формы?

Не всегда. Для некоторых компонентов пресс-форм также требуется электроэрозионная обработка, проволочная электроэрозионная обработка, шлифовка, полировка, термообработка или покрытие в зависимости от геометрии, твердости, качества поверхности и функциональных требований.

Почему компоненты пресс-форм, изготовленные на станках с ЧПУ, важны для медицинских форм?

Компоненты медицинских форм часто контролируют тонкие стенки, внутреннюю геометрию, поведение при разделении и консистенцию между полостей. Обработка на станке с ЧПУ помогает подготовить точные стержневые штифты, вставки и втулки, необходимые для стабильного формования в медицинских целях.

Как обработка на станке с ЧПУ влияет на компоненты пресс-формы?

Обработка на станке с ЧПУ влияет на геометрию сердечника резьбы, точность горловины, посадку уплотнительной вставки и консистенцию вставки в полости. Эти характеристики могут влиять на крутящий момент крышки, производительность уплотнения, контроль вспышки и долгосрочную стабильность производства.

Что покупатели должны отправлять для получения предложения по деталям пресс-формы, обработанной на станке с ЧПУ?

Покупатели должны отправить 2D-чертежи, файлы 3D CAD, марку материала, требования к твердости, обозначения допусков, качество поверхности, информацию о применении, количество и требования к проверке.

Заключительные мысли

Обработка на станках с ЧПУ при создании литьевых форм — это не только обработка стали. Речь идет о производстве компонентов пресс-форм, которые можно формовать, герметизировать, направлять, освобождать, выравнивать и повторять во время реального производства литья под давлением.

Для покупателей, приобретающих компоненты для литьевых форм, наиболее важным шагом является соединение каждой детали, обработанной на станке с ЧПУ, с ее функцией внутри формы. Шпильки, вставки для полостей, гильзы, стержни с резьбой, уплотнительные вставки и сменные компоненты должны быть проверены на предмет геометрии, материала, допусков, качества поверхности, контроля и производственного риска.

Четкий пакет чертежей и процесс технической проверки помогают уменьшить заусенцы, прилипания, утечки, изменения толщины стенок, проблемы с монтажом и несоответствие замены до того, как они станут производственными проблемами.
