Каковы ключевые компоненты формы для спортивной кепки?

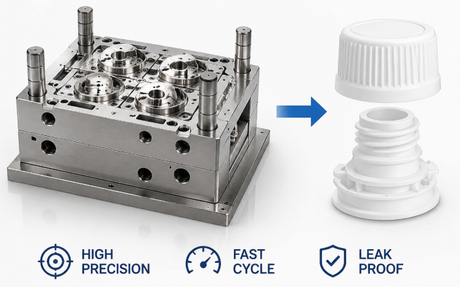

Пресс-форма для спортивных крышек представляет собой прецизионную систему литья под давлением с несколькими полостями, состоящую из восьми основных структурных и функциональных групп компонентов: горячеканальный коллектор и прецизионную клапанную систему задвижек, стальные вставки сердечника и полости, изготовленные из высокотвердых коррозионно-стойких сплавов, многоступенчатые механические разрушающиеся стержни или гидравлические механизмы отвинчивания для формирования внутренней резьбы, специальные угловые ползунковые сердечники для откидных крышек с откидной крышкой, непрерывные конформные каналы охлаждения, многовыпускные воздушные тарельчатые и съемные пластинчатые сборки, точность направляющие выравнивающие стойки с конусными замками и износостойкие пластины направляющих втулок. Вместе эти спроектированные компоненты обеспечивают высокоскоростное и бездефектное производство многодетальных или шарнирных крышек для спортивных крышек с высокой повторяемостью цикла и микроскопическим контролем допусков.

Краткий обзор

Введение в архитектуру оснастки пресс-форм для спортивных кепок

Архитектура инструментов для изготовления спортивных крышек представляет собой вершину разработки высокоскоростных многополостей для литья под давлением, предназначенных для сложных укупорочных средств для раздачи жидкостей.

Современные функциональные затворы, особенно те, которые используются в спортивных напитках, функциональных напитках и сжимаемых жидких пищевых продуктах, требуют исключительной однородности размеров и структурной целостности. Форма для спортивных кепок должна одновременно формировать сложную внутреннюю резьбу, герметичные уплотнительные профили, эргономичные выдвижные носики и ленты с защитой от несанкционированного доступа, работая при времени цикла менее шести секунд. Для достижения этой эффективности требуется тщательно сбалансированная стальная архитектура, которая выдерживает экстремальное давление расплава, быстрый теплообмен и непрерывные высокочастотные механические движения в течение миллионов циклов.

Общая структурная схема формы для спортивных кепок основана на прочном многопластинчатом шасси, оснащенном устройствами с высокой кавитацией, например, с 16, 32, 48 или 64 полостями. Каждая полость функционирует как независимая микросреда, куда под высоким давлением впрыскивается пластиковая смола, обычно полиэтилен высокой плотности или полипропилен. Для обеспечения бесперебойной работы в инструмент встроены высокоточные направляющие механизмы, которые предотвращают радиальное смещение между сердечником и половинками полости вплоть до субмикронных допусков, устраняя образование заусенцев в критических зонах уплотнения.

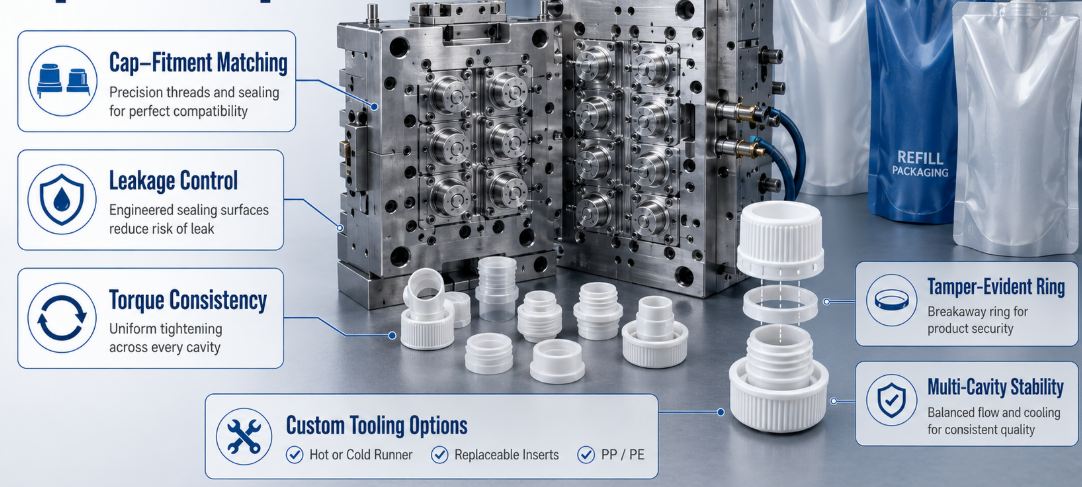

Кроме того, современные производственные требования требуют гибких производственных систем, которые могут обрабатывать изливы индивидуальной геометрии и различные размеры горловины. Инженеры-технологи часто интегрируют модульные сменные вставки для полостей в стандартизированные основания пресс-форм. Владельцы промышленных брендов, ищущие индивидуальные упаковочные решения, часто заказывают специализированные конфигурации, такие как высокоэффективная форма для крышки носика, предназначенная для многоразовых пакетов, чтобы гарантировать абсолютную герметичность и равномерную прочность на разрыв при различных температурах окружающей среды.

Система горячеканальных систем и клапанные затворы в сборе

Система горячего литника и узел клапанной заслонки поставляют термически однородный расплавленный полимер непосредственно в каждую полость без образования отходов в литнике или остатков литника.

При производстве форм для спортивных крышек с высокой кавитацией решающее значение имеет естественный тепловой баланс в рабочем коллекторе. Расплавленный полимер должен проходить одинаковое расстояние и испытывать одинаковые перепады давления и историю сдвига от сопла машины до каждого отдельного затвора полости. В горячеканальных коллекторах, предназначенных для изготовления форм для спортивных крышек, используются внутренние гладкоствольные проточные каналы с нулевыми острыми углами и мертвыми зонами, что предотвращает застой материала, термическую деградацию и задержки изменения цвета во время производственных циклов.

Технология клапанных ворот представляет собой отраслевой стандарт для систем формования спортивных кепок. Штифты клапанов с пневматическим или гидравлическим приводом физически открываются во время фазы впрыска и плотно прилегают к отверстию перед открытием формы. Это механическое уплотнение исключает натягивание, растекание и выступающие остатки затвора, создавая гладкую поверхность, необходимую для верхней плоскости уплотнения спортивного излива или мешка с жидкостью. Иглы клапана изготовлены из закаленной быстрорежущей стали или титановых сплавов и часто имеют покрытие с низким коэффициентом трения, чтобы противостоять износу под действием потока абразивной смолы.

Температурный контроль в системе горячеканальных систем поддерживается с помощью локальных картриджных нагревателей и независимых термопар, прикрепленных к каждому наконечнику сопла. Точный контроль температуры в пределах строгого окна предотвращает локальный перегрев, который вызывает деградацию смолы, и появление холодных пятен, которые вызывают короткие удары или концентрацию внутренних напряжений в формованной крышке.

Стальные вставки для сердечников и полостей и металлургия

Стальные вставки сердечника и полости образуют форму крышки, требующую высочайшей твердости, превосходной полируемости и превосходных свойств теплопередачи.

Вставки с полостью определяют внешний внешний вид, логотипы брендов, накатки и геометрию шарниров спортивной крышки, а вставки в сердцевине формируют геометрию внутренней резьбы, уплотнительные втулки заглушки и внутренние каналы для потока жидкости. Поскольку компоненты пресс-форм для спортивных крышек ежегодно подвергаются миллионам циклов впрыска и выталкивания под давлением смыкания, превышающим сотни тонн, выбор оптимального металлургического состава имеет основополагающее значение для срока службы инструмента и контроля размеров.

Инструментальные стали премиум-класса, такие как AISI S136, Stavax ESR или нержавеющая сталь вакуумного переплава 1.2083, являются стандартными для вставок форм для спортивных крышек. Эти материалы имеют высокое содержание хрома, что обеспечивает превосходную коррозионную стойкость к агрессивным добавкам или пигментам маточной смеси, а также превосходную полируемость до зеркального блеска SPI A1. Полировка поверхности с глубокими полостями обеспечивает плавное извлечение детали и предотвращает появление косметических следов на поверхности. Высокая износостойкость достигается за счет контролируемых процессов термообработки, закалки стали вставок до твердости 52–54 HRC.

Помимо выбора стали, важную роль в долговечности компонентов пресс-форм для спортивных кепок играют покрытия для поверхностной обработки. Покрытия из нитрида титана, алмазоподобного углерода и нитрида хрома, нанесенные методом физического осаждения из паровой фазы, значительно снижают коэффициенты трения на скользящих поверхностях сердечника, уменьшают прилипание смолы и защищают острые углы профилей резьбы от микростружков в ходе длительных производственных кампаний.

Механизмы формирования и отвинчивания резьбы

Механизмы формирования и отвинчивания резьбы освобождают внутреннюю резьбу и элементы непрерывной удерживающей кромки, не нарушая при этом пластиковую геометрию во время выталкивания.

Спортивные крышки требуют надежного резьбового крепления к горлышку бутылки или гибкого крепления мешочка, чтобы выдерживать внутреннее давление и нагрузки при транспортировке. В зависимости от конструкции резьбы крышки — непрерывной, прерывистой или многозаходной — пресс-форма для спортивной крышки должна иметь динамическое механическое приведение в действие, чтобы освободить формованную резьбу перед выбросом детали. Используются два основных метода машиностроения: динамическое развинчивание зубчатых цепей и развертывание/сжатие сердечников.

В системах динамического отвинчивания используются прецизионные шлифованные реечные приводы, гидравлические двигатели или шариковые винты с сервоприводом, встроенные в основание формы. Когда форма открывается, система привода вращает внутренние вставки стержня, в то время как пластина съемника выталкивания продвигается с соответствующим шагом. Это синхронизированное винтовое движение отвинчивает стержень из колпачка, не вызывая механической деформации или затирания резьбы. В высокоточных конструкциях форм для спортивных кепок используются серводвигатели с замкнутым контуром для управления временем вращения и угловой ориентацией с точностью до долей градуса.

Для колпачков с прерывистой резьбой или сегментированными внутренними удерживающими выступами механические разрушающиеся стержни представляют собой более быструю альтернативу. Центральный центральный штифт втягивается во время открытия формы, позволяя внешним сегментам стержня сложиться внутрь в радиальном направлении. Это сжатие внутрь очищает глубину гребня внутренней резьбы, позволяя зачищать деталь вперед линейно, без вращения. Складывающиеся сердечники устраняют механику вращения, сокращая общее время цикла до 25 процентов.

Петля с откидной крышкой и компоненты бокового действия слайдера

Петля с откидной крышкой и компоненты бокового действия ползунка образуют сложные элементы подрезки, петли-бабочки и эргономичные защелки для большого пальца, используя синхронизированные механические движения.

Цельные спортивные кепки с откидной крышкой оснащены встроенным шарниром, соединяющим корпус базовой крышки с герметичной крышкой. Для создания этой тонкой изгибаемой перемычки вместе с функциональными боковыми выемками требуются сложные ползунки бокового действия и наклонные подъемные механизмы внутри полой пластины формы спортивной кепки. Эти механические элементы перемещаются перпендикулярно или под углом к ​​направлению основного отверстия формы, чтобы освободить геометрию пластика с подрезом.

Механические ползунки приводятся в движение мощными угловыми направляющими штифтами во время хода открытия формы. Когда пластина сердечника движется назад, угловой штифт выталкивает узел ползуна наружу вдоль закаленных изнашиваемых пластин. Прецизионные механические пяточные блоки надежно фиксируют ползунки на месте во время впрыска смолы под высоким давлением, предотвращая заплывание формы вдоль линии разъема. Для сложных крышек с откидной крышкой и глубокими выточками гидравлические цилиндры или пневматические компактные приводы независимо управляют боковыми движениями ползуна, что позволяет точно рассчитать время перед отделением формы.

Создание надежных и долговечных петель требует высокой точности размеров инструментов для гнезд петель. Стальной зазор, образующий живую петлю, часто имеет толщину всего от 0,25 до 0,35 мм. Вставки сердечника и полости в этом месте соединения должны иметь исключительный контроль размеров и зеркальную полировку, чтобы обеспечить ламинарное течение полимера, исключая линии сварки, которые могут вызвать усталостное разрушение шарнира во время использования. Производители, специализирующиеся на гибкой упаковке, часто используют специальные инструменты, такие как специальная форма для крышки с носиком для многоразовой упаковки, чтобы поддерживать высокую структурную целостность на этапах высокоскоростного закрытия крышки.

Конформные каналы охлаждения и управление температурным режимом

Конформные каналы охлаждения повторяют трехмерную геометрию полости крышки, равномерно рассеивая тепло, чтобы максимизировать эффективность цикла и предотвратить коробление.

Управление температурным режимом является единственным наиболее важным фактором в контроле времени цикла и стабильности размеров при производстве форм для спортивных кепок с высокой кавитацией. На охлаждение полимера приходится более 60 процентов общего времени цикла впрыска. Традиционные каналы охлаждения с прямыми отверстиями не могут получить доступ к изогнутой геометрии, глубоким сердечникам изливов или зонам внутренней резьбы, что приводит к локализованному накоплению тепла, неравномерной усадке, овальной деформации и увеличению времени цикла.

В современных инструментах для изготовления спортивных крышек используется технология аддитивного производства с использованием 3D-печати для включения конформных каналов охлаждения во вставки полостей и сердечников. Прямое лазерное спекание металла создает гладкие изогнутые пути охлаждения в пределах нескольких миллиметров от поверхности формы, соответствующие контурам кончика носика, профилю резьбы и внешней стенке. В сочетании с блоками контроля температуры воды с высоким расходом, работающими при высоких турбулентных скоростях потока, конформное охлаждение быстро и равномерно снижает температуру внутри корпуса.

В стержнях с узким изливом, где внутренние конформные водные каналы ограничены физическим пространством, используются медные сплавы с высокой теплопроводностью. Бериллий-медь и медно-никель-кремниевые сплавы отводят тепло от кончика сердечника до четырех раз быстрее, чем стандартные нержавеющие стали. Медные сердечники с запрессовкой или внутренние контуры перегородок обеспечивают быстрый отвод тепла от глубоких глухих сердечников, устраняя раковины и дефекты внутренних напряжений.

Принцип термической эффективности . Поддержание турбулентного потока охлаждающей воды (число Рейнольдса выше 4000) в трехмерных конформных каналах снижает тепловое сопротивление на границе стали, сокращая время цикла обработки детали на 15–30 процентов, одновременно предотвращая овальность крышки.

Системы выброса и пластины для удаления воздуха с воздуходувкой

Системы выброса сочетают в себе механические съемные пластины и пневматические воздушные клапаны, позволяющие аккуратно высвобождать деликатные конструкции спортивных кепок, не оставляя косметических следов.

Как только полимер остынет ниже температуры теплового отклонения, форма спортивной кепки должна мгновенно освободить формованную деталь, не деформируя тонкие уплотнительные кромки, ленты с защитой от несанкционированного доступа или живые петли. Стандартных выталкивающих штифтов редко бывает достаточно для спортивных кепок, поскольку локальное давление штифта может пробить тонкие стенки или оставить видимые косметические дефекты на функциональных уплотняющих поверхностях. Вместо этого в инструментах для изготовления спортивных крышек используются механические съемные пластины и встроенные воздушные клапаны.

Съемная пластина представляет собой полностью закрывающую пластину из закаленной стали, контур которой соответствует краю колпачка по периметру. Приводимая в движение механическими выталкивающими стержнями или гидравлическими цилиндрами двойного действия, съемная пластина продвигается вперед, одновременно соприкасаясь со всем нижним краем крышки. Эта равномерная толкающая сила плавно снимает затвор с внутреннего штифта без наклона или концентрации локализованного напряжения. Поверхности съемной пластины прецизионно отшлифованы для обеспечения плотных зазоров при скольжении с хвостовиками стержня и предотвращения проникновения оплавления.

Чтобы устранить вакуумное давление, создаваемое между внутренним сердечником и крышкой во время быстрого выброса вперед, в наконечники сердечника встроены воздушные тарельчатые клапаны. Сжатый воздух подается через тарельчатые клапаны с микрозазором одновременно с прямым ходом съемной пластины. Эта воздушная подушка разрушает вакуумное уплотнение, плавно отделяя деталь от сердечника и ускоряя гравитацию или сбор деталей с помощью робота.

Выравнивание пресс-формы, вентиляция и структурное основание пресс-формы

Структурная основа пресс-формы обеспечивает механическую жесткость, субмикронное выравнивание полостей и микровентиляцию для предотвращения образования следов ожогов и засветов.

Структурной основой пресс-формы для спортивных кепок с высокой кавитацией является прочная, снимающая напряжения стальная основа, обычно изготавливаемая из предварительно закаленной листовой стали P20, 1.2311 или 1.2312. Основание формы должно выдерживать усилия зажима от 200 до 500 тонн без изгиба и смещения. Изгиб вызывает микроскопическое отклонение пластины во время впрыска под высоким давлением, что приводит к образованию заусенцев на линии разъема, неравномерной толщине стенок и ускоренному износу инструмента.

Для обеспечения совмещения неподвижной и движущейся сторон с субмикронной точностью в основаниях форм для спортивных крышек используются четырехугольные прецизионные направляющие штифты с самосмазывающимися бронзовыми втулками, дополненные прочными боковыми конусными замками. Конические блокирующие блоки, установленные на всех четырех сторонах плит формы, входят в зацепление перед входом в стержень и полость, поглощая боковые нагрузки, возникающие во время асимметричного потока смолы или движения нескольких ползунков.

Вентиляция воздуха является еще одним важным элементом, встроенным в линии разъема полости и штифты сердечника. Поскольку расплавленный пластик заполняет полость с высокой скоростью, захваченный воздух должен мгновенно выйти наружу. Без адекватной вентиляции захваченный газ сжимается, вызывая следы тепловых ожогов, короткие выстрелы или слабые линии сварки. Микровентиляционные каналы в форме спортивной кепки отшлифованы на глубину от 0,015 мм до 0,025 мм, что позволяет воздуху свободно выходить, одновременно предотвращая утечку пластиковой смолы и образование засветов. Группам по закупкам, подбирающим инструменты для высокоскоростных автоматизированных упаковочных линий, часто требуются специальные реализации, в том числе специальная форма для крышек с носиком для пакетов с носиком и вентиляцией с жесткими допусками, чтобы гарантировать нулевую утечку на высокоскоростных линиях наполнения жидкостью.

Рекомендации по техническому обслуживанию и оптимизации оснастки

Программа профилактического обслуживания сохраняет прецизионные допуски, предотвращает преждевременный износ компонентов и максимально увеличивает время безотказной работы.

Системы формования спортивных кепок с высокой кавитацией работают в условиях постоянного механического напряжения. Внедрение структурированной программы технического обслуживания обеспечивает высокую эффективность производства на протяжении миллионов циклов.

1. Протокол ежедневной проверки и очистки

   В конце каждой производственной смены протирайте поверхности разделения полостей, направляющие ползунов и направляющие штифты чистой тканью из микроволокна, смоченной некоррозионным растворителем. Осмотрите микровентиляционные щели на предмет скопления остатков смолы, что ограничивает выход воздуха и приводит к локальному горению газа. Очистите остатки газа с помощью скребков из мягкой латуни или специальных аэрозольных очистителей, избегая использования абразивных инструментов, которые могут повредить полированные стальные кромки.

2. Управление смазкой и износными пластинами

   Нанесите высокотемпературную невытекающую синтетическую смазку на угловые штифты, направляющие ползунов и механические направляющие выталкивания. Избегайте чрезмерной смазки вблизи вставок с полостью, поскольку миграция смазки в полость формы приводит к загрязнению детали, образованию пятен на поверхности и растрескиванию под напряжением в полиолефиновых крышках. Регулярно проверяйте бронзовые изнашиваемые пластины и направляющие элементы с DLC-покрытием на наличие задиров или неравномерного износа.

3. Калибровка и уход за горячеканальной системой

   Постоянно контролируйте показания термопары горячеканальных каналов на предмет отклонений при нагреве. Выполняйте периодические проверки сопротивления лент нагревателя, чтобы обнаружить его ухудшение до того, как произойдет выход нагревателя из строя. Во время остановок производства внедряйте процедуры очистки с использованием термостабильных чистящих составов для очистки красителей и предотвращения карбонизации внутри каналов потока.

4. Ультразвуковая очистка и удаление накипи из конформного канала

   Периодически разбирайте блоки вставок сердечника и полости для глубокой очистки в ультразвуковых ваннах с растворителем для удаления стойких отложений присадок. Промойте внутренние конформные контуры охлаждения мягкими кислотными растворами для удаления накипи, чтобы удалить известковый налет, ржавчину и минеральные отложения, обеспечивая максимальную эффективность теплопередачи и равномерные тепловые характеристики.

Совет по техническому обслуживанию : Внедрите цифровой счетчик циклов пресс-формы и автоматические оповещения о профилактическом обслуживании каждые 250 000 циклов для проверки износа иглы задвижки клапана, замены пневматических уплотнений и повторной калибровки положений серводвигателя отвинчивания, прежде чем механический дрейф приведет к отклонению размеров детали.

Заключение и инженерное резюме

Пресс-форма для спортивных крышек — это передовая, высокоинтегрированная производственная система, в которой термодинамика горячеканальных каналов, прецизионная металлургия, многоосные механические боковые воздействия, контуры быстрого термического охлаждения и компоненты высокоскоростного выброса работают в точной синхронизации. Каждый отдельный компонент, от иглы затвора клапана в горячеканальной системе до трехмерных конформных каналов охлаждения и динамической механики отвинчивания, играет важную роль в определении качества детали, стабильности размеров и продолжительности производственного цикла. Понимая эти основные компоненты, выбирая высококачественные материалы и применяя строгие протоколы технического обслуживания, производители укупорочных средств в больших объемах могут добиться надежного производства без дефектов, отвечающего строгим мировым стандартам упаковки для жидкостей.
