Возможность обзора | Типичные детали или особенности | Общий риск, если он слабый | Что должны просить покупатели |
|---|---|---|---|
Прецизионная токарная обработка с ЧПУ | Штифты с сердечником, кольцевые кольца, резьбовые вставки, цилиндрические сердечники | Изменение диаметра, плохая соосность, неравномерная посадка сборки. | Отчет о первом изделии, частота проверок в процессе производства, метод измерения соосности или биения |
Прецизионное фрезерование с ЧПУ | Вставки, детали полостей, запорные зоны, небольшие пазы, посадочные поверхности | Несоответствие при сборке, отклонение профиля, нестабильное соответствие полости к полости. | Целевая шероховатость поверхности, ключевые точки измерения, профиль или метод контроля поверхности фитинга |
Возможности электроэрозионной обработки и электроэрозионной обработки проволоки | Глубокие ребра, узкие пазы, острые углы, детали из закаленной стали. | Перерез, подрез, нестабильные уплотнительные кромки, поздняя доработка | Метод компенсации, порядок повторной проверки после EDM и записи проверки критически важных функций. |
Шлифовка и окончательная отделка | Круглые детали, уплотнительные поверхности, посадочные поверхности, прецизионные ступеньки | Плохая округлость, нестабильные сопрягаемые поверхности и чрезмерная установка на верстаке. | Отчет о округлости/цилиндричности, отчет о плоскостности, план окончательного контроля размера |
Проверка процесса и окончательная проверка | Все функции CTQ на маршруте детали | Проблемы обнаружены слишком поздно, нестабильное качество исходящих сообщений и слабая отслеживаемость. | Образец отчета ШМ, формат отчета о выходном контроле, план контроля CTQ, записи системы качества |
Поставщик может предлагать быстрые и низкие цены, но при этом создавать более высокую общую стоимость, если детали требуют повторной установки, дополнительной корректировки пресс-формы или задержки пробных испытаний после поставки.
Это особенно актуально в проектах, где важна согласованность между полостей, таких как многополые укупорочные формы, прецизионные упаковочные формы и компоненты пресс-форм, используемые в медицинских расходных материалах. В этих проектах одной «приемлемой» детали недостаточно. Важно то, может ли поставщик повторить одну и ту же геометрию, посадку и состояние поверхности для нескольких деталей и нескольких партий.
Ниже приведены пять возможностей, которые стоит проверить в первую очередь.

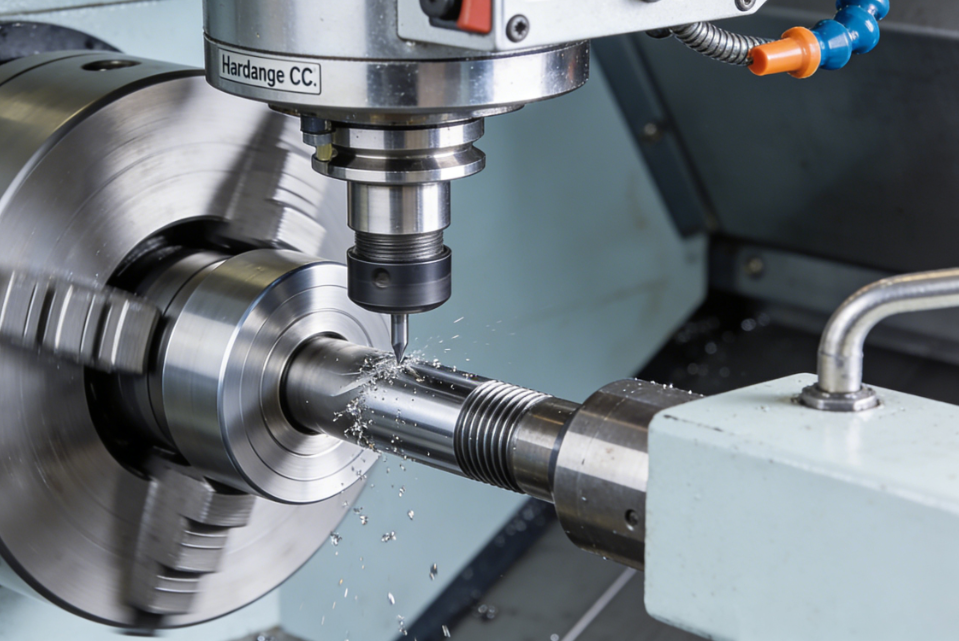

Во многих проектах по формованию первые проблемы возникают не из-за больших поверхностей. Они состоят из цилиндрических деталей, таких как стержневые штифты, горловые кольца, резьбовые вставки и компоненты пресс-форм вала.
Если наружные диаметры, концентричность или позиционирующие элементы смещаются от детали к детали, результатом обычно является неравномерная посадка во время сборки, неравномерные зазоры или нестабильная работа в полостях.
Набор штифтов по отдельности выглядит приемлемым, но после сборки их посадка неравномерна от полости к полости.
Повторяемость диаметра недостаточно стабильна, концентричность не контролируется должным образом или отсутствует эффективная повторная проверка в процессе обработки.
Посмотрите на повторяемость операций токарной обработки, установленную поставщиком, на то, как измеряется соосность и как часто проверяются критические размеры во время производства.
Попросите отчет о первом осмотре изделия, образец плана производственного контроля и метод измерения концентричности или биения аналогичных деталей.
Для высокоточных компонентов пресс-форм возможность токарной обработки заключается не только в изготовлении круглой детали. Речь идет о многократном изготовлении одной и той же круглой детали, поэтому время сборки остается предсказуемым и легче поддерживать единообразие нескольких полостей.
Поставщик может сказать, что у него есть фрезерные станки с ЧПУ, но само по себе это мало что вам скажет. При изготовлении пресс-форм реальная проблема обычно заключается в сложных профилях, отсекающих зонах, узких пазах, посадочных поверхностях и локальной геометрии, которые впоследствии влияют на сборку пресс-формы.
Здесь многие проблемы с размерами остаются скрытыми до тех пор, пока не будет собрана форма или не начнутся первые испытания.
Вставка обработана по чертежу, но после сборки посадочная поверхность требует коррекции, поведение полости неравномерно.
Смещение локальной геометрии, нестабильное управление профилем или слабая проверка критических участков подгонки перед следующим этапом процесса.
Проверьте, четко ли поставщик определяет характеристики CTQ, как контролируется точность профиля и измеряются ли основные посадочные поверхности перед переходом к следующей операции.
Попросите целевой диапазон шероховатости, расположение точек измерения для критических поверхностей и протокол выборочного контроля для фитингов.
В компонентах пресс-форм с несколькими полостями небольшие отклонения при фрезеровании могут впоследствии стать серьезной проблемой стабильности. Хорошие возможности фрезерования связаны не только с созданием формы. Речь идет о контроле конкретных поверхностей, которые влияют на сборку, герметизацию и повторяемость.
Глубокие ребра, узкие пазы, острые углы и детали из закаленной стали часто становятся причиной того, что компоненты пресс-формы трудно контролировать. Это также те области, где зрелость процессов поставщика становится очевидной.
Если эти функции выполняются при слабом управлении процессом электроэрозионной обработки или электроэрозионной обработки, результат может быть виден не сразу. Риск часто проявляется позже в виде проблем с уплотнением, плохого качества деталей, нестабильного зацепления резьбы или повторной регулировки после испытаний.
Геометрия выглядит завершенной, но позже в форме появляется риск засвета, несоответствие краев или нестабильная работа в узких или труднодоступных местах.
Плохая стратегия компенсации, слабый контроль после электроэрозионной обработки или отсутствие повторного контроля критически важных деталей после обработки на выпуске.
Спросите, как поставщик проверяет важные функции электроэрозионной обработки, что происходит после электроэрозионной обработки или резки проволоки, а также существует ли определенный порядок повторного контроля перед тем, как деталь будет двигаться дальше.
Запросите у поставщика метод проверки после EDM, образец протокола повторной проверки и критерии, используемые для передачи этих функций в следующий процесс.
Для нестандартных инструментальных решений из закаленной стали, глубоких деталей или узких зон уплотнения возможности электроэрозионной обработки — это не просто элемент списка машин. Это возможность контроля рисков.
Токарная обработка, фрезерование и электроэрозионная обработка создают геометрию, но шлифовка и чистовая обработка часто решают, действительно ли деталь подходит и работает так, как задумано.
Это особенно важно для округлости, цилиндричности, плоскостности, уплотнительных поверхностей и сопрягаемых поверхностей, где даже небольшое отклонение может привести к подгонке или нестабильности в полостях.
Основные размеры находятся в пределах допуска, но сборка по-прежнему кажется нестабильной, а некоторые детали требуют дополнительной слесарной обработки.
Окончательная коррекция геометрии недостаточно сильна, или поставщик контролирует номинальный размер, не контролируя должным образом округлость, плоскостность или стабильность сопрягаемой поверхности.
Посмотрите чистовой маршрут, какие конечные геометрические характеристики проверяются, проверяются ли критические сопрягаемые поверхности отдельно от общих размеров.
Перед отправкой запросите у поставщика отчеты об округлости или цилиндричности, данные о плоскостности посадочных поверхностей и окончательный план контроля размеров.
Опытный поставщик знает, что последний этап – это не просто «полировка» или «отделка». Именно здесь обеспечивается стабильность сборки.
Итоговый отчет об инспекции полезен, но сам по себе его недостаточно. Если ключевые проблемы обнаруживаются только на этапе упаковки, поставщик уже потерял время, увеличил затраты и снизил надежность процесса.
Для высокоточных компонентов пресс-форм, особенно в случае применения с несколькими полостями, проверка должна проводиться на протяжении всего процесса, а не только после него.
Исходящий отчет выглядит завершенным, но от партии к партии все еще появляются повторяющиеся изменения.
Функции CTQ не контролировались на нужных этапах, внутрипроизводственные проверки были слишком ограничены, или исходящий отчет не отражал реальные точки риска процесса.
Проверьте, как определяются функции CTQ, где расположены контрольные ворота, что проверяется на 100 %, что проверяется путем выборки и какие записи сохраняются для отслеживания.
Попросите образец отчета CMM, образец отчета о выходной проверке, список CTQ для аналогичной детали и частоту проверок по этапам процесса.
Часто именно это отделяет механический цех от настоящего поставщика высокоточных компонентов пресс-форм. Лучшие поставщики не просто измеряют детали. Они создали процесс, который не позволяет нестабильным частям двигаться вперед.
Когда вы проверяете поставщика высокоточных компонентов пресс-форм, , компонентов многоместных пресс-форм или других работ по изготовлению пресс-форм на заказ, серьезный поставщик должен быть в состоянии предоставить доказательства, а не просто обещания.
Практический пакет проверки поставщика может включать в себя:
Отчет о проверке первого изделия
Образец отчета ШМ
Отчет о округлости или цилиндричности
План текущей проверки функций CTQ
Образец отчета о выездной проверке
Документация системы качества
Рекомендуемые баллы CTQ на основе вашего рисунка
Обратная связь о рисках технологичности до начала производства
Такой ответ показывает, что поставщик понимает не только то, как обрабатывать детали, но и как обеспечить контроль рисков проекта.
Выбор производителя высокоточных литьевых форм на самом деле не означает выбор самого дешевого предложения или самой крупной мастерской.
Речь идет о выборе поставщика, который сможет обеспечить стабильность важнейших функций при токарной, фрезерной, электроэрозионной обработке, шлифовании и контроле, а затем доказать этот контроль с помощью четких записей.
Если ваш проект включает в себя нестандартные компоненты пресс-формы , , многоместную оснастку или другие прецизионные детали пресс-формы, где важна взаимозаменяемость и стабильность сборки, правильный вопрос будет не просто «Какие машины у вас есть?»
Правильный вопрос:
Что вы измеряете, когда вы это измеряете и какие доказательства вы можете прислать мне, прежде чем я размещу заказ?
Если вы оцениваете поставщиков для нового проекта изготовления компонентов пресс-формы, вы можете запросить пакет для проверки до начала сравнения предложений.
Практический обзорный пакет может включать в себя:
Образец отчета ШМ
Образец отчета об округлости
Образец отчета о проверке первого изделия
Рекомендуемые баллы CTQ на основе вашего рисунка
Предварительные примечания о рисках, связанных с технологичностью
Рекомендуемый план проверки критически важных функций
Это дает вашей команде разработчиков и закупщиков нечто гораздо более полезное, чем общее описание возможностей.
