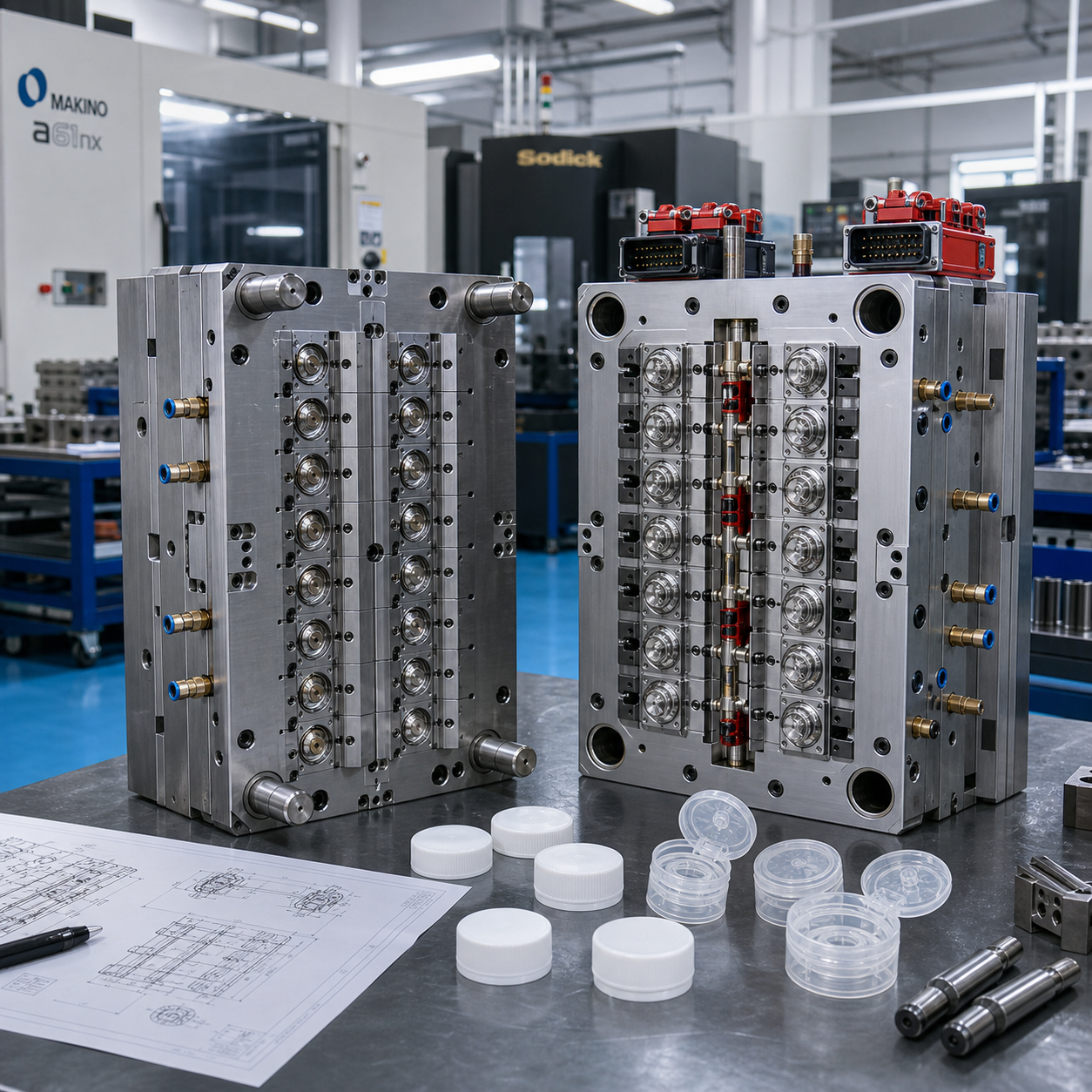

Конструкция пресс-форм с живыми шарнирами напрямую влияет на долговечность, гибкость и долговременную стабильность форм с откидной крышкой с большой полостью . Для крышек с откидной крышкой из полипропилена эффективность шарнира зависит от геометрии шарнира, расположения ворот, баланса полости, конструкции охлаждения, стратегии вентиляции, точности вставки и стабильности оснастки.
При производстве с большим количеством полостей выход из строя «живых» шарниров редко вызван только материалом. Побеление петель, растрескивание, неравномерная гибкость, засветы, короткие удары или неустойчивое ощущение закрытия часто возникают из-за небольших изменений оснастки, которые повторяются во многих полостях во время массового производства.
Вот почему покупатели должны проверить конструкцию живых петель во время DFM, прежде чем резать сталь, вместо того, чтобы ждать, пока испытания пресс-формы выявят проблему.
Когда крышка с откидной крышкой трескается после неоднократного открытия и закрытия, в первую очередь винят в этом материал. Выбор полипропиленового материала имеет большое значение, особенно для крышек из переработанного полипропилена и упаковки из мономатериала. Но в пресс-форме с откидной крышкой с большой полостью конструкция оснастки не менее важна.
Еще до начала изготовления пресс-формы на этапе DFM уже определяются несколько условий, влияющих на срок службы петель:
толщина шарнира и радиус перехода;
расстояние от ворот до петель;
направление потока через шарнирную зону;
баланс бегуна по полостям;
схема охлаждения вокруг корпуса крышки и шарнира;
вентиляция вблизи тонкостенных участков;
повторяемость вставки сердечника и полости.
Если эти решения слабы, пресс-форма все равно может производить приемлемые первые образцы. Настоящая проблема может возникнуть позже, когда пресс-форма будет работать на производственной скорости и каждое небольшое изменение будет повторяться тысячи или миллионы раз.
В следующей таблице объединены общие темы проектирования пресс-форм для крышек с откидной крышкой и проблемы покупателей, которые они затрагивают в реальном производстве.
Область проектирования | Основная проблема покупателя | Область инструментов для рассмотрения |
|---|---|---|
Живая конструкция шарнирной формы | Прочность и гибкость шарнира | Геометрия шарнира, толщина, радиус перехода |
Схема формы для откидной крышки | Стабильное крупносерийное производство | Расположение гнезд, баланс бегунка, стабильность инструмента |
Конструкция охлаждения | Коробление, усадка, напряжение шарнира | Каналы охлаждения, вставной контакт, тепловой баланс |
Конструкция вентиляции | Короткие кадры, следы ожогов, вспышка | Расположение вентиляционного отверстия, глубина вентиляционного отверстия, состояние линии разъема |
Консистенция полости | Повторяемое ощущение шарнира во всех полостях | Точность пластины, проверка полости, повторяемость замены |
Система HINGE помогает покупателям оценить, сможет ли откидная форма с большой полостью обеспечить долгосрочную эксплуатацию петли.
Фактор | Значение | Точка обзора покупателя |
|---|---|---|
H | Контроль геометрии и толщины петли | Одинакова ли толщина шарнира во всех полостях? |
I | Баланс впрыска по полостям | Каждая полость заполняется под одинаковым давлением и в одно и то же время? |
N | Стратегия нейтрального потока и ворот | Влияет ли расположение ворот на производительность петель? |
G | Управляемое охлаждение и вентиляция | Стабильны ли охлаждение и вентиляция в зоне петель? |
E | Проверка долговечности и стабильности инструмента | Может ли пресс-форма сохранять работоспособность шарниров во время длительных производственных циклов? |
Живые петли зависят от контролируемой толщины. Если шарнир слишком толстый, откидная крышка может показаться жесткой. Если он слишком тонкий, шарнир может побелеть, треснуть или порваться при многократном использовании.

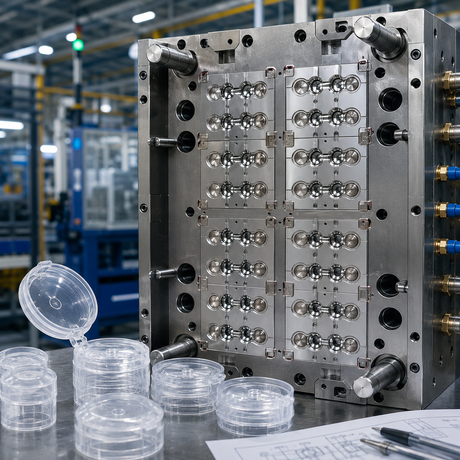

В форме прототипа с одной полостью настройку шарнира легче наблюдать. В с 48, 64 или более гнездами литьевой форме для откидных крышек задача другая: каждая полость должна воспроизводить одинаковую геометрию шарнира.
Покупателям следует просмотреть:
допуск на толщину петли;
радиус шарнира и форма перехода;
положение линии разъема вокруг шарнира;
полирующий доступ;
соответствие вставок сердечника и полости;
стальной припуск для настройки петель.
Цель состоит не только в том, чтобы заставить работать первый образец. Настоящая цель — повторить одно и то же поведение шарнира в каждой полости во время массового производства.
Расположение ворот в форме крышки с откидной крышкой влияет не только на наполнение. Это влияет на направление потока, ориентацию молекул, риск сварных швов, баланс давления и напряжение вокруг живого шарнира.
Неудачное расположение затвора может привести к колебаниям потока, появлению линий сварных швов или локальному напряжению уплотнения вблизи области шарнира. Эти проблемы могут быть неочевидными во время первого испытания формы, но позже они могут проявиться в виде побеления петель, раннего растрескивания, неравномерной гибкости или нестабильного ощущения закрытия.
Во время DFM покупатели должны спросить:
Как положение ворот влияет на поток материала через зону шарнира?
Будут ли появляться линии сварки рядом с шарниром, защелкой или уплотнительной поверхностью?
Может ли каждая полость заполниться под одинаковым давлением и в одно и то же время?
Будет ли знак ворот влиять на видимую поверхность?
Могут ли охлаждение и вентиляция поддержать выбранную стратегию ворот?
Для рассмотрения покупателем стратегия ворот должна быть проверена вместе с расположением формы, балансом направляющих, состоянием линии разъема и точностью соответствующих компонентов формы крышки.
Дисбаланс охлаждения — одна из наиболее часто упускаемых из виду причин проблем с шарнирами. Если корпус крышки, область шарниров и уплотнительные элементы охлаждаются неравномерно, деталь может освободиться из-за внутреннего напряжения.
Проблема с охлаждением | Возможный эффект | Обзор инструментов |
|---|---|---|
Местные горячие точки | Коробление или замедленная усадка | Путь охлаждения возле корпуса крышки и шарнира |
Неравномерное охлаждение возле шарнира | Шарнирное напряжение или деформация | Вставьте контакт и локальный тепловой баланс |
Плохой контакт вставки | Размерный дрейф в зависимости от полости | Посадка пластины, предварительная нагрузка и точность замены |
Нестабильное охлаждение при сокращении цикла | Меньший усталостный срок службы шарниров | Целевое время цикла и эффективность охлаждения |
Проект охлаждения форм с откидной крышкой следует рассматривать вместе со стратегией ворот, вентиляцией, выбросом и конструкцией вставки. Если рассматривать охлаждение как отдельный вопрос, можно упустить из виду реальный источник вариаций шарниров.
Живая шарнирная зона тонкая и чувствительна к условиям наполнения. Плохая конструкция вентиляции может привести к образованию скоплений воздуха, следов ожогов, коротких выстрелов, ухудшению качества поверхности или вспышек возле линии разъема.
Покупателям следует рассмотреть возможность вентиляции рядом с:
шарнирные секции;
тонкостенные проточные концы;
функции защелкивания;
места герметизации;
линии разъема вокруг корпуса кепки.
Конструкция вентиляции для литьевых форм не должна рассматриваться как мелкая деталь технического обслуживания. В откидных формах с большим количеством полостей стабильность вентиляции напрямую влияет на консистенцию полости и долгосрочную стабильность производства.
По мере увеличения количества гнезд проблема заключается не только в производстве большего количества деталей за цикл. Настоящая задача — сохранить стабильность каждой полости.
Область обзора | Почему это важно | Вопрос покупателя |
|---|---|---|
Баланс полости | Предотвращает различия в характеристиках петель в зависимости от полости | Как будет проверяться каждая полость во время испытания? |
Повторяемость вставки | Контролирует толщину петли и геометрию колпачка | Могут ли сменные вставки сохранять те же критические размеры? |
Баланс охлаждения | Уменьшает неравномерную усадку и нагрузку на петли. | Сбалансировано ли охлаждение корпуса крышки и шарниров? |
Метод проверки | Подтверждает, контролируется ли точность инструмента | Проверяются ли критические пластины с помощью КИМ или аналогичной проверки? |
Консистенция полостей в формах для крышек особенно важна для предметов личной гигиены, косметической упаковки, упаковки пищевых продуктов и других применений, где важны внешний вид, ощущение открывания, герметичность и повторяемость. Прецизионные вставки для полостей упаковочных форм являются одной из ключевых областей инструмента, требующих рассмотрения.
Европейские и североамериканские команды по упаковке уделяют больше внимания упаковочным конструкциям из перерабатываемых материалов и мономатериалов. Крышки с откидной крышкой из ПП соответствуют этому направлению, но изменения в материале могут повлиять на поведение формовки.
По сравнению с первичным полипропиленом крышки из переработанного полипропилена могут иметь различия в:
поведение течения расплава;
усадка;
характеристики выпуска;
внешний вид поверхности;
восстановление шарниров;
стабильность процесса.
Стабильная конструкция пресс-формы не может устранить все различия в материалах, но может обеспечить более широкое окно процесса. Для проектов формования крышек из мономатериала перед изготовлением формы следует проверить баланс ворот, консистенцию охлаждения, стабильность вентиляции и контроль геометрии шарниров.
Симптом | Возможная причина в инструменте | Что проверить |
|---|---|---|
Отбеливание петель | Дисбаланс потока или локальное напряжение | Расположение ворот, направление потока, состояние упаковки |
Трещина после многократного использования | Резкий переход или нестабильная толщина петли. | Радиус шарнира, точность вставки, настройка, безопасная для стали. |
Неравномерная гибкость | Несоответствие полости | Размеры вставки полости, баланс направляющих, схема охлаждения |
Вспышка вокруг шарнира | Несоответствие линии разъема или износ вентиляционного отверстия | Поверхность разъема, глубина вентиляционного отверстия, износ пресс-формы |
Деформация | Дисбаланс охлаждения или проблема с выпуском | Схема охлаждения, вставной контакт, система выброса |
Короткие удары возле шарнира | Плохое сопротивление вентиляции или наполнению. | Расположение вентиляционного отверстия, окно впрыска, поток в тонком сечении |
Прежде чем одобрить новую форму для откидной крышки с большой полостью, покупатели должны проверить:
постоянство толщины живой петли;
радиус шарнира и конструкция перехода;
положение затвора и направление потока;
риск линии сварного шва вблизи шарниров, защелок или зон уплотнения;
вариации от полости к полости;
расположение охлаждения возле шарнира и корпуса крышки;
расположение вентиляционных отверстий и план обслуживания вентиляционных отверстий;
состояние линии разъема вокруг шарнира;
взаимозаменяемость компонентов пресс-формы;
ожидаемое время цикла;
сорт ПП и переработанные материалы;
метод контроля вставок для стержней и полостей;
требования к долгосрочной проверке шарниров.
SENLAN поддерживает специальные литьевые формы и прецизионные компоненты пресс-форм для упаковки. Для проектов пресс-форм с откидной крышкой основное внимание при проверке выходит за рамки номинальных размеров и включает в себя геометрию шарнира, однородность полости, стратегию ворот, баланс охлаждения, конструкцию вентиляции, стабильность оснастки и повторяемость заменяемых компонентов.
Возможности SENLAN по изготовлению компонентов пресс-форм для крышек включают в себя вставки для полостей, штифты, стержни для пресс-форм, резьбовые вставки, горловые кольца, ползунки, подъемники, складные сердечники, прецизионные детали пресс-форм с ЧПУ и электроэрозионной обработки, а также компоненты пресс-форм, изготовленные на заказ.
Для покупателей, разрабатывающих новые затворы с откидной крышкой или решающих проблемы с живыми петлями, короткие снимки, засветы, линии сварки или дефекты, характерные для полостей, наиболее полезной отправной точкой является технический анализ чертежа, целевого материала, количества полостей, производственного оборудования, целевого времени цикла и требований к производительности петли.
На конструкцию пресс-формы для живых шарниров влияют толщина шарнира, радиус шарнира, расположение литника, направление потока материала, баланс охлаждения, вентиляция, консистенция полости, точность вставки и стабильность оснастки при длительной эксплуатации.
Выход из строя «живого» шарнира может быть вызван выбором материала, но факторы, связанные с инструментами, также важны. Распространенные причины, связанные с пресс-формой, включают нестабильную толщину петли, неправильное расположение ворот, неравномерное охлаждение, недостаточную вентиляцию, дисбаланс полости, проблемы с линией разъема и локальную концентрацию напряжений.
Расположение ворот влияет на направление потока материала, риск линии сварного шва, баланс давления и напряжение вокруг подвижного шарнира. Неправильная стратегия ворот может привести к побелению петель, растрескиванию, неравномерной гибкости или проблемам с петлями, специфичными для полости.
Каждая полость должна воспроизводить одинаковую геометрию шарнира и условия формования. Если одна полость заполняется, охлаждается или вентилируется по-разному, срок службы петель и ощущение открытия могут различаться в зависимости от одной и той же формы.
Переработанный полипропилен можно использовать для изготовления откидных крышек, но следует тщательно проверить форму и технологическое окно. Смеси переработанного полипропилена могут изменить текучесть расплава, усадку, внешний вид поверхности, характеристики отделения и восстановление шарниров.
Покупателям следует задать вопросы о проверке DFM, контроле толщины петель, стратегии ворот, балансе полостей, схеме охлаждения, вентиляции, выборе стали, проверке КИМ, пробной проверке и повторяемости заменяемых компонентов.
