Контрольный список запроса цен на пресс-форму для крышек с большой полостью: время цикла, сталь, горячеканальная система и срок службы пресс-формы
Быстрый ответ: что должен включать в себя запрос на пресс-форму для крышек?
Быстрый ответ: В запросе предложения по пресс-форме для крышек с большими полостями должны быть указаны чертеж крышки, смола, количество полостей, целевое время цикла, сталь пресс-формы, объем горячеканальных каналов, ожидаемый срок службы формы, литьевая машина, стандарт проверки, процесс утверждения образца и требования к замене компонентов. Без этих подробностей поставщики могут указывать различные наборы инструментов, такие как формы с 8 или 24 гнездами, системы с холодными или горячими канальными каналами, разные стали, различную поддержку для испытаний и разные пакеты запасных частей. Покупателям следует сравнивать предположения, записи проверки и включенные результаты, а не только общую цену.
Как справедливо сравнивать расценки на пресс-формы для крышек
Покупатели должны сравнить каждое предложение по комплекту инструментов, количеству гнезд, системе направляющих, стали, ожидаемому сроку службы пресс-формы, поддержке испытаний, протоколам проверок, запасным компонентам, ответственности за исправления и объему поставки. Прежде чем выбирать поставщика, поместите расценки в одну сравнительную таблицу и отметьте все недостающие или условные позиции.
```| Элемент для сравнения | Поставщик А | Поставщик Б | Что уточнить |
|---|---|---|---|
| Количество полостей | 8 полостей | 12 полостей | Целевой результат, соответствие машины и влияние на бюджет |
| Система бегунков | Холодный бегун | Горячий бегун | Отходы материала, время цикла, стоимость и техническое обслуживание |
| Пресс-форма стальная | Общее описание стали | Сталь и твердость по площади формы | Марка, термообработка, зоны износа и политика замены. |
| Инспекция | Базовая проверка размеров | Отчет КИМ и сравнение полостей | Какие размеры, вставки и полости включены |
Примеры записей представляют собой подсказки для сравнения, а не предпочтительные спецификации. Правильный выбор зависит от продукта, плана производства и согласованных условий валидации.
```Почему сложно сравнивать расценки на пресс-формы для крышек
Один и тот же рисунок шапки может давать разные котировки. Поставщики могут предполагать наличие 8, 12, 24 или 48 полостей и различные объемы каналов, охлаждения, проверки и обслуживания.
```Общие различия, скрытые за единой суммой котировок, включают:
- 8 полостей, 12 полостей, 24 полости или 48 полостей;
- холодный или горячий бегун;
- различные марки литейной стали, уровни твердости и способы термообработки;
- различные предположения о времени цикла и условиях испытаний;
- разные интерпретации ожидаемого срока службы плесени;
- включены ли запасные части, испытания пресс-форм, проверка и утверждение образцов.
Более низкая цена может содержать другой набор инструментов
Более низкая цена не означает автоматически плохой инструмент, но может исключать подтверждение горячего литника, запасные вставки, сменные сердечники резьбы, продленное время испытаний, образцы всей полости, отчеты о размерах, проверку ZEISS CMM, экспортную упаковку, корректирующие патроны или поддержку по техническому обслуживанию.
Попросите поставщиков указать исключения и предположения в письменной форме. Прежде чем сравнивать общую стоимость, сравните конструкцию пресс-формы, горячеканальную систему, испытания, осмотр, запасные части, корректирующие патроны и доставку.
```Информация о продукте и укупорочных средствах, необходимая для контрольного списка запросов предложений по пресс-форме для крышек
Прежде чем выбирать конструкцию пресс-формы, предоставьте чертежи, функцию крышки, детали резьбы и уплотнения, вес детали, смолу, усадку, подходящее горлышко бутылки, требования к уплотнению и целевой крутящий момент.
```| Информация о запросе цен. | Почему она нужна поставщику. | Риск в случае отсутствия |
|---|---|---|
| 2D и 3D чертежи | Для проверки геометрии, критических размеров, поднутрений и конструкции пресс-формы. | Предложение может основываться на предположениях, а не на фактических требованиях. |
| Резьба и уплотнительная конструкция | Для проверки формирования резьбы, положения закрытия и уплотняющих поверхностей. | При составлении предложения могут быть упущены риски затяжки, посадки и уплотнения. |
| Тамперная лента, шарнир или защелка | Для оценки действий, отключений, выброса и функциональной геометрии. | Сложность инструмента и работа по проверке могут быть недооценены |
| Вес детали и толщина стенки | Для оценки размера порции, потребности в охлаждении и технологического окна. | Предположения о времени цикла и оборудовании могут оказаться нереалистичными |
| Марка смолы и усадка | Для оценки размеров стали, условий текучести, охлаждения, износа и коррозии. | Окончательные размеры и поведение материала могут отличаться от базового предложения. |
| Соответствующий стандарт горлышка бутылки | Чтобы проверить зацепление резьбы, посадку крышки и положение закрытия. | Колпачок может быть оценен без фактического сопрягаемого компонента. |
| Требования к уплотнению и моменту затяжки | Определить функциональные тесты и важные функции инструмента. | Поставщики могут предлагать проверку размеров без функциональной проверки. |
| Информация о литьевой машине | Для проверки размера порции, силы зажима, расстояния между стяжками и границ формы. | Предлагаемая форма может не подходить или не работать правильно на целевой машине. |
Как правильно выбрать количество полостей
Выберите количество гнезд, исходя из требуемой производительности, реалистичного времени цикла, мощности машины, размера пресс-формы, горячего канала, охлаждения, технического обслуживания, рабочей нагрузки на проверку и бюджета. Большее количество полостей увеличивает как потенциал производительности, так и требования к стабильности.
```Рассчитайте требуемую производительность, прежде чем выбирать 8, 12 или 24 полости
Требуемая почасовая производительность ÷ расчетное количество циклов в час = необходимое количество полостий
Это первоначальная оценка, основанная на реалистичном диапазоне времени цикла. Проверьте результат по размеру порции, усилию зажима, расстоянию между стяжками, размеру формы, расположению горячеканальных каналов, охлаждению, выталкиванию или отвинчиванию, закрытию формы и бюджету. Также учитывайте брак, замену, техническое обслуживание и запланированное время безотказной работы.
Почему большее количество полостей не означает автоматически меньшую стоимость
- Первоначальная стоимость пресс-формы возрастает с увеличением количества полостей, вставок, контуров охлаждения и точек горячеканальных каналов.
- Согласованность от полости к полости становится все более требовательной по мере увеличения количества повторяющихся элементов.
- Техническое обслуживание становится более сложным, поскольку локальная проблема может повлиять на общий результат.
- Термический баланс и баланс наполнения требуют более детального рассмотрения и проверки.
- Количество запасных частей и количество записей о проверках увеличиваются вместе с количеством гнезд.
- Для обеспечения непрерывности производства может потребоваться стратегия отключения или ремонта одной полости.
- Утверждение образца полной полости требует дополнительных измерений и функциональных испытаний.
Определите реалистичное целевое время цикла пресс-формы для крышек
Время цикла зависит от продукта, смолы, охлаждения, рабочего колеса, движения формы и состояния машины. Рассматривайте его как цель до тех пор, пока не будут определены условия испытания.
```Важные факторы времени цикла включают в себя:
- вес детали, толщина стенки и местные толстые сечения;
- ПП, ПЭВП или другая смола по требованию заказчика;
- расположение каналов охлаждения, контроль расхода и температуры;
- горячеканальная система, тип ворот и температурная стабильность;
- ход открытия и закрытия формы;
- движение выброса, отвинчивания или снятия изоляции;
- возможности литьевой машины и стабильность процесса;
- требования к закрытию формы, где это применимо.
Какие доказательства должны подтверждать утверждение о продолжительности цикла?
Поставщик должен объяснить условия, лежащие в основе предлагаемого диапазона времени цикла. Полезные доказательства включают в себя:
- видео испытаний пресс-формы, показывающее полный цикл;
- продолжительность стабильной непрерывной работы;
- температура подачи и обратки охлаждающей воды;
- модель литьевой машины и соответствующая конфигурация;
- непрерывные производственные образцы, а не отдельные первые выстрелы;
- записи качества каждой полости;
- параметры формования, использованные во время испытания.
Покупатели могут ознакомиться SENLAN с оборудованием и техническими преимуществами при оценке того, как будут выполняться предлагаемые работы по механической обработке и проверке.
```Сталь пресс-формы, твердость и ожидаемый срок службы пресс-формы
Выбирайте сталь по смоле, объему, износу, коррозии, поверхности, температуре, стабильности и требованиям к техническому обслуживанию. В предложении должны быть указаны сталь, твердость и термообработка по функциональным областям.
```| Факторы выбора | области | пресс-формы Вопрос запроса |
|---|---|---|
| Основные вставки | Износостойкость, точность резьбы и повторяемость замен | Какая марка стали и твердость будет использоваться? |
| Вставки для полостей | Требования к поверхности, стабильность размеров, коррозия и полируемость | Можно ли проверять и заменять каждую вставку полости независимо друг от друга? |
| Зоны отключения | Контактное давление, износ, чувствительность вспышки и доступ для ремонта | Как будет обеспечиваться и поддерживаться состояние отключения? |
| Сердечники резьбы | Точность профиля, качество поверхности, характеристики высвобождения и длительный износ | Какие размеры и ссылки будут записаны для замены? |
| Основа формы | Жесткость, интерфейс станка, коррозионная среда и условия эксплуатации. | Какой стандарт формы, поставщик и материал включены? |
| Скользящие или движущиеся области | Трение, смазка, удары, выравнивание и периодичность технического обслуживания. | Какие изнашиваемые пластины, покрытия или сменные элементы предлагаются? |
| Сменные вставки | Взаимозаменяемость, контроль данных, отслеживаемость и доступность в будущем. | Будут ли сохранены утвержденные справочные данные о размерах? |
Ожидаемый срок службы пресс-формы следует обсуждать в определенных рамках. В запросе цен должны быть указаны предполагаемый диапазон цикла, смола, рабочая среда, профилактическое обслуживание, политика в отношении изнашиваемых компонентов, запасные части и критерии проверки. Целевой срок службы пресс-формы без этих условий слишком неоднозначен для справедливого сравнения поставщиков.
```Информация о горячеканальных системах, которую должны запросить покупатели
В предложении должны быть указаны марка, модель, тип и количество горячеканальных литников, зоны управления, метод балансировки, быстроизнашивающиеся детали, наличие на месте, гарантия и объем контроллера.
```Также определите ответственность за устранение неисправностей, нагреватели, термопары, обслуживание ворот и связь с поставщиком горячеканальных систем.
Балансировка горячеканальных каналов и согласованность между полостей
Баланс горячеканальных каналов влияет на последовательность заполнения, вес детали, внешний вид литника, характеристики набивки, консистенцию между полостей и стабильность цикла. Разница в размерах вставок с сердечником и полостью может стать еще одним источником различий, даже если литник сбалансирован. SENLAN может поддерживать прецизионную обработку пластин и контроль ZEISS CMM для сравнения размеров каждой полости. Эти размерные доказательства следует рассматривать вместе с пробными образцами всей полости и данными процесса.
Для сопутствующих компонентов прецизионных укупорочных средств покупатели могут просмотреть компоненты пресс-форм для крышек..
```Требования к контролю качества и формы для крышек
Определите проверку во время рассмотрения запроса предложения. Определите критические размеры, нумерацию полостей, проверку первого изделия, отчеты КИМ, консистенцию резьбы, уплотнение, крутящий момент, вес детали, внешний вид, пределы вспышки и контроль утвержденных образцов.
```| Элемент проверки | Рекомендуемая запись | Этап утверждения |
|---|---|---|
| Критические размеры | Габаритный отчет или отчет КИМ на основе чертежей заказчика | Т0, Т1 и окончательное утверждение по согласованию |
| Консистенция резьбы | Записи размеров и фитингов с кодировкой полостей | После того, как функциональные образцы доступны |
| Крутящий момент открытия и закрытия | Определенный метод испытаний, соответствие горловины и результатов по полости | Корректирующее испытание и окончательное утверждение |
| Уплотнение | Согласованные условия и результаты испытаний на утечку или испытание под давлением | Стадия испытания определяется покупателем |
| Вес детали | Распределение веса по всем активным полостям | В стабильных условиях испытаний |
| Внешний вид и вспышка | Утвержденные предельные образцы и критерии дефектности | Проверка T0 до окончательного утверждения |
| Консистенция от полости к полости | Карта образца всей полости, сравнение размеров и запись процесса | T1 или согласованное проверочное испытание |
| Образец утверждения | Подписанный или контролируемый утвержденный образец и протокол изменений | Перед отправкой пресс-формы или выпуском продукции |
Процесс утверждения образцов T0, T1 и формы для крышек
Процесс утверждения должен быть частью запроса предложений, а не обсуждаться после первого испытания. Обе стороны должны понимать, какие образцы, отчеты, исправления и эксплуатационные данные необходимы, прежде чем пресс-форма сможет перейти на следующий этап.
```До Т0
Проект должен включать проверку DFM, проверку конструкции пресс-формы, подтверждение стали и термообработки, объем горячеканальных каналов, график проекта, идентификацию полостей и план проверки. Открытые предположения должны быть зафиксированы перед резкой стали.
Т0 Пробная версия
Пакет Т0 должен включать параметры испытаний, образцы из каждой активной полости, четкую нумерацию полостей, первоначальный отчет о размерах и список открытых проблем. Цель состоит в том, чтобы выявить проблемы с продуктом, инструментами и процессами, а не рассматривать первые образцы как окончательное одобрение.
Исправительное испытание
Каждое корректирующее испытание должно документировать изменение, причину, данные до и после, оставшиеся риски и обновленную выборочную проверку. Изменения в стали, горячеканальных системах, вентиляции, охлаждении или технологических предположениях должны оставаться отслеживаемыми.
Окончательное утверждение
Окончательное одобрение должно определять стабильные условия эксплуатации, контролируемые утвержденные образцы, согласованные запасные части, окончательные чертежи и отчеты, эксплуатационную документацию, подтверждение упаковки и отгрузки. Требуемая продолжительность и условия валидации должны быть согласованы для конкретного проекта.
``Замена компонентов и планирование технического обслуживания
Обсудите техническое обслуживание во время предложения. Определите включенные запасные вставки, требования к независимой установке, сохраненные ссылки на КИМ, обслуживание резьбовых нарезок и запорных устройств, а также ожидаемое время поставки запасных частей.
` ```- Определите исходный запасной сердечник, полость, резьбу и пакет запорных вставок.
- Убедитесь, что сменные вставки предназначены для самостоятельной установки.
- Сохраняйте утвержденные справочные данные КИМ для повторной обработки.
- Установите точки проверки и технического обслуживания сердечников резьбы и запорных зон.
- Согласовать реалистичный процесс производства и поставки запасных компонентов.
- Проверьте, возможен ли однополостный ремонт или временное отключение.
- Маркируйте заменяемые компоненты и сохраняйте документацию по пересмотру.
SENLAN может поддерживать сменные вставки, сердечники резьбы, запорные вставки и соответствующие компоненты пресс-формы для длительного обслуживания закрывающей формы. Работы по замене должны основываться на чертежах, утвержденных справочных материалах, фактическом состоянии пресс-формы и требованиях проверки, определенных заказчиком.
Для более широкого спектра прецизионных деталей и компонентов для обслуживания покупатели также могут просмотреть Компоненты пресс-форм..
```Полный контрольный список запросов цен на пресс-форму для крышек с большой полостью
Покупатели могут использовать приведенный ниже контрольный список в качестве отправной точки перед отправкой чертежей поставщику закрывающих форм.
```- Описание продукта, тип крышки и конечное применение
- Текущие 2D и 3D чертежи со статусом редакции
- Информация о материале, марке смолы, добавках и усадке
- Годовой объем, пиковая потребность и производственный график
- Целевое количество полостей и требуемая почасовая производительность Целевое
- время цикла и условия, используемые для его определения
- Предлагаемая сталь пресс-формы, твердость и объем термообработки
- Марка, модель, литники, зоны, контроллер и объем гарантии
- Модель литьевой машины, размер порции, сила зажима и данные о интерфейсе
- Ожидаемая пресс-форма Срок службы смолы, условия технического обслуживания и проверки
- Критические размеры, допуски и стандарты проверки
- Этапы испытаний пресс-формы, полноразмерные образцы и процесс утверждения образцов
- Запасные части, запасные компоненты и документация по техническому обслуживанию
- Экспортная упаковка, способ доставки и необходимые документы
- Этапы оплаты, график поставки и действительность предложения
Распространенные ошибки в запросе цен, которых следует избегать покупателям
- Запрос только цены на пресс-форму без определения количества гнезд
- Сравнение предложений по холодно- и горячеканальным системам, как если бы они содержали один и тот же объем
- Запрос целевого времени цикла без определения смолы, машины и условий испытаний
- Указание срока службы пресс-формы без условия использования смолы, технического обслуживания и запасных частей.
- Игнорирование утверждения образца для всей полости и идентификации полости.
- Не определение проверки КИМ или критических размеров перед предложением.
- Оставление запасных сердечников резьбы и запорных вставок за пределами плана запасных частей.
- Невозможность определить ответственность за исправления и повторную проверку после испытаний
Как SENLAN рассматривает запросы предложений по пресс-формам
SENLAN проверяет запросы предложений по пресс-формам для колпачков, проверяя, соответствуют ли чертеж продукта, функция закрытия, смола, количество полостей, целевое время цикла, сталь, область применения горячеканальных каналов, стандарты проверки и план технического обслуживания. В обзоре основное внимание уделяется тому, достаточно ли ясен набор инструментов для точного ценообразования и будущей проверки пресс-формы.
``` `Там, где это уместно, технический анализ может охватывать прецизионные стержневые вставки, вставки для полостей и резьбовые вставки, обработку на станках с ЧПУ, электроэрозионную обработку деталей, шлифование, проверку ZEISS CMM, сравнение размеров полостей, обработку сменных пластин и анализ пробных испытаний на основе отзывов клиентов и данных проверок.
Покупатели, оценивающие возможности обработки и контроля, могут ознакомиться с опубликованными техническими возможностями SENLAN. Допуски, методы и результаты конкретного проекта по-прежнему должны быть подтверждены на основе фактических чертежей и запроса предложений.
При рассмотрении запроса на предложение SENLAN может помочь покупателям выявить недостающую информацию о предложениях до того, как предположения о ценах станут рисками проекта.
`` ``Часто задаваемые вопросы
` ```Какая информация необходима для составления предложения по пресс-форме для крышек?
Предоставьте 2D и 3D чертежи, функцию закрытия, соответствующее горлышко бутылки, смолу, годовой объем, целевое количество полостей, целевое время цикла, машину для литья под давлением, объем горячеканальных систем, ожидания от стали для пресс-формы, целевой срок службы пресс-формы, требования к проверке и процесс утверждения образца.
Как покупатели должны выбирать количество полостей в форме крышки?
Количество гнезд зависит от требуемой производительности, расчетного времени цикла, размера порции литьевой машины и силы зажима, размера пресс-формы, компоновки горячеканальных каналов, охлаждения, выброса, рабочей нагрузки по контролю качества, стратегии технического обслуживания и бюджета. Его следует рассчитывать на основе производственного спроса, а затем проверять на соответствие ограничениям, связанным с инструментами и станками.
Может ли поставщик пресс-форм гарантировать время цикла 15 секунд?
Результат времени цикла зависит от конструкции продукта, материала, охлаждения, горячего литника, машины, движения пресс-формы и условий проверки. Поставщики должны объяснить предположения, лежащие в основе предлагаемой цели, и подкрепить результаты испытаний машинными данными, параметрами процесса, данными непрерывного анализа и полными пробами, а не простыми обещаниями.
Какая литейная сталь подходит для производства крышек в больших объемах?
Выбор стали зависит от смолы, объема производства, зон износа, риска коррозии, требований к поверхности, стабильности размеров, технического обслуживания и ожидаемого срока службы формы. Покупателям следует запросить предлагаемую марку, твердость, термообработку и область применения, а не указывать одну марку для каждого компонента.
Что должно быть включено в коммерческое предложение?
В предложении должны быть указаны марка, модель, тип ворот, количество ворот, зоны контроля температуры, подход к балансировке, контроллер, запасные и изнашиваемые детали, гарантия, местная поддержка и ответственность за установку и устранение неисправностей.
Как следует проверять согласованность между полостей?
Используйте постоянную нумерацию полостей, образцы из каждой активной полости, отчеты о размерах или КИМ, сравнение веса деталей и соответствующие записи крутящего момента, уплотнений или внешнего вида. Результаты следует собирать в документированных условиях формования и сравнивать по полостям, а не только как общее среднее значение.
Какие запасные части следует заказывать вместе с формой для крышек?
Соответствующая упаковка зависит от конструкции пресс-формы и зон риска. Он может включать стержни резьбы, вставки стержня, вставки для полостей, запорные вставки, уплотнительные вставки, подвижные изнашиваемые компоненты и изнашиваемые детали горячеканальных литников. Покупатели также должны запросить идентификацию, записи проверок и информацию о сроках замены.
Как требования к крутящему моменту и уплотнению включены в запрос предложений?
Укажите соответствующий стандарт горлышка бутылки, структуру резьбы и уплотнения, смолу, заданный момент открытия и закрытия, требования к утечке или давлению, метод кондиционирования и процедуру проверки. Крутящий момент и уплотнение следует оценивать с учетом фактического сопрягаемого компонента и согласованных условий испытаний.
Почему две расценки на пресс-формы для одного и того же чертежа настолько разные?
В двух предложениях могут использоваться разное количество полостей, системы направляющих, литейная сталь, марки горячеканальных каналов, поддержка испытаний, протоколы проверок, запасные части и предположения по техническому обслуживанию. Покупателям следует сравнить включенный объем, исключения и результаты проверки, прежде чем сравнивать цены.
```Запросить проверку технического предложения
Отправьте чертеж крышки, смолу, годовой объем, количество целевых полостей, целевое время цикла и информацию об литьевой машине. SENLAN проверит комплект инструментов и определит недостающую информацию в запросе цен перед предложением.
`Запросить обзор запроса цен на пресс-форму для крышек
Просмотр компонентов пресс-формы для крышек
Для рассмотрения предложения по конкретному проекту свяжитесь с контактным лицом SENLAN..
``Заключение
В запросе цен на пресс-форму для колпачков с большой полостью не следует запрашивать только цену. В нем должны быть определены продукт, смола, количество полостей, время цикла, сталь пресс-формы, горячеканальный канал, ожидаемый срок службы пресс-формы, проверка, утверждение образца и план технического обслуживания. Эти детали определяют, что на самом деле предлагает каждый поставщик.
``Чем полнее запрос предложений, тем легче справедливо сравнивать поставщиков, выявлять исключения и предотвращать превращение скрытых допущений в риски при разработке инструментов.
` ```Важное примечание

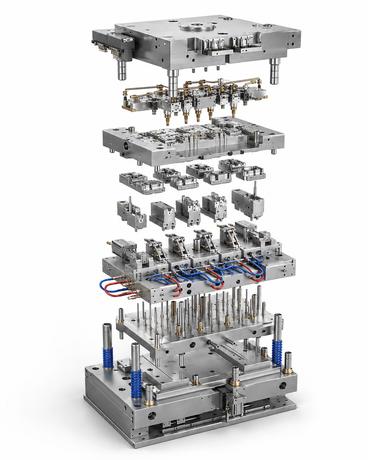

SENLAN поддерживает изготовление форм для крышек, крышек и прецизионных компонентов пресс-форм в соответствии с чертежами, допусками и техническими требованиями заказчика. Время конечного цикла, срок службы пресс-формы, характеристики продукта, проверка герметичности, испытание на крутящий момент и соответствие рынку должны быть подтверждены посредством испытаний пресс-формы, проверки заказчиком и квалифицированных испытаний в соответствии с целевым применением и условиями производства.
