Литье медицинских изделий под давлением: полное руководство

Отрасль здравоохранения требует высочайшего уровня точности, биосовместимости и надежности, что делает процесс производства медицинских устройств отдельной специализированной областью. По мере развития глобальных потребностей здравоохранения зависимость от высококачественных технологий резко возросла От жизненно важных хирургических инструментов до простых диагностических инструментов — способность создавать сложные геометрические формы с повторяемой точностью имеет первостепенное значение. В этом руководстве рассказывается, как передовые технологии производства обеспечивают соответствие каждого компонента строгим стандартам безопасности, необходимым для ухода за пациентами. литьевого формования .

Литье медицинских устройств под давлением — это строго регламентированный производственный процесс, используемый для производства пластиковых деталей медицинского назначения путем впрыскивания расплавленного материала в прецизионную литьевую форму в условиях чистого помещения для обеспечения стерильности, биосовместимости и точности размеров.

Для работы в сфере медицинского производства требуется глубокое понимание материаловедения, соблюдения нормативных требований и машиностроения. Интегрируя передовые решения, такие как горячеканальная пластиковая литьевая форма , и используя точные методы обработки с ЧПУ для литьевых форм , производители могут достичь жестких допусков, необходимых для применения в здравоохранении. Это подробное руководство познакомит вас с основными материалами, методами и стандартами, которые определяют современное медицинское литье под давлением.

Оглавление

• Ваш помощник по выбору материалов

• Что такое медицинское литье под давлением?

• Общие применения в области медицинского литья под давлением

• Ключевые методы медицинского литья под давлением

• Пластиковые материалы, используемые для литья под давлением в медицинских целях

• Стандарты и требования к медицинскому литью под давлением

Ваш помощник по выбору материалов

Помощник по выбору материалов — это стратегическая система, используемая для оценки физических, химических и биологических свойств полимеров, чтобы гарантировать их совместимость как с литьевой формой, так и с конечным медицинским применением.

Выбор правильной смолы — первый и наиболее важный шаг в создании компонентов литьевых форм для медицинского использования. В отличие от стандартных потребительских товаров, медицинские материалы должны выдерживать такие процессы стерилизации, как автоклавирование, гамма-излучение или газообразная окись этилена (EtO). «Ассистентская» логика предполагает сопоставление механических требований устройства с характеристиками текучести, требуемыми литьевой формой . Например, для смолы с высокой вязкостью может потребоваться специальная литьевая форма для литья пластмасс с горячими литниками для поддержания постоянной температуры и предотвращения деградации материала.

Кроме того, процесс выбора должен учитывать долгосрочное взаимодействие между пластиком и человеческим телом. Тестирование на биосовместимость (например, ISO 10993) гарантирует, что материал не выделяет вредные химические вещества и не вызывает побочных реакций. Дизайнеры часто используют станки с ЧПУ для прототипов литьевых форм для тестирования различных материалов в реальной геометрии, прежде чем приступить к полномасштабному производству. Это предотвращает дорогостоящие ошибки, когда материал может хорошо работать в лаборатории, но выйти из строя в среде высокого давления многополой литьевой формы..

Наконец, важным фактором является устойчивость к растрескиванию под воздействием окружающей среды (ESCR). Медицинские устройства часто подвергаются воздействию агрессивных дезинфицирующих средств и биологических жидкостей. Помощник по выбору материалов помогает инженерам выбирать полимеры, которые сохраняют свою структурную целостность с течением времени. Независимо от того, разрабатываете ли вы системы доставки лекарств или компоненты литьевых форм для косметической упаковки , требующие эстетики медицинского уровня, выбор смолы определяет успех всего производственного цикла.

Что такое медицинское литье под давлением?

Медицинское литье под давлением — это процесс изготовления пластиковых компонентов для индустрии здравоохранения путем нагнетания полимеров медицинского назначения в специально разработанную литьевую форму под высоким давлением.

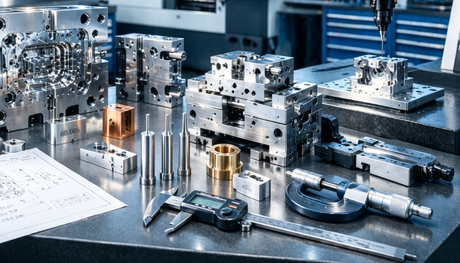

По своей сути этот процесс представляет собой эволюцию стандартного формования пластмассы, но со значительно более высокими ставками и более жестким контролем. Процесс начинается с создания высокоточного инструмента, который часто изготавливается с помощью станков с ЧПУ для литьевых форм, чтобы гарантировать передачу каждого микрона конструкции. После загрузки литьевой формы в пресс пластиковые гранулы расплавляются и впрыскиваются в полости. Поскольку медицинские детали часто имеют тонкие стенки или сложные внутренние каналы, точность литьевой формы является решающим фактором качества детали.

Окружающая среда, в которой это происходит, так же важна, как и оборудование. Большая часть медицинского формования происходит в чистых помещениях, сертифицированных по стандарту ISO (класс 7 или 8), чтобы предотвратить проникновение переносимых по воздуху загрязнений в пластик. Использование пластиковой литьевой формы с горячими литниками является обычным явлением в таких средах, поскольку исключает отходы, связанные с традиционными литниками, снижает риск загрязнения и повышает общую эффективность. Такой уровень контроля гарантирует, что компоненты литьевых форм для медицинского применения находятся в первозданном виде и готовы к сборке.

Более того, процесс максимально автоматизирован. Роботизированные руки часто манипулируют деталями, когда они извлекаются из литьевой формы, чтобы свести к минимуму контакт с человеком. Эта автоматизация в сочетании с мониторингом данных давления и температуры в реальном времени создает проверенный процесс, в котором каждый цикл идентичен. Независимо от того, идет ли речь о хирургических инструментах или компонентах литьевых форм для косметической упаковки, используемых в дерматологической области, основные принципы медицинского литья под давлением по-прежнему сосредоточены на безопасности и повторяемости.

Общие применения в области медицинского литья под давлением

Медицинское литье под давлением используется для создания широкого спектра изделий: от одноразовых расходных материалов, таких как шприцы и разъемы для внутривенных вливаний, до сложных корпусов для диагностического оборудования и имплантируемых компонентов.

Универсальность литьевой формы позволяет производить разнообразные компоненты, необходимые для современной медицины. Одним из наиболее распространенных применений являются системы доставки жидкости. Такие элементы, как клапаны, шипы и соединители, требуют чрезвычайно жестких допусков, чтобы предотвратить утечки и обеспечить точную дозировку лекарств. Их часто производят с использованием инструментов с высокой кавитацией, которые используют станки с ЧПУ для литьевых форм для поддержания однородности во всех полостях.

Еще одним важным направлением является хирургический инструментарий. Многие современные скальпели, щипцы и ретракторы имеют литые ручки, обеспечивающие эргономичный захват и электрическую изоляцию. Эти компоненты литьевых форм для медицинских устройств должны быть достаточно прочными, чтобы выдерживать повторяющиеся циклы стерилизации. При крупносерийном производстве используется пластиковая литьевая форма с горячими литниками , которая гарантирует отсутствие косметических дефектов при изготовлении ручек и сохранение профессионального внешнего вида, необходимого для клинических условий.

Наконец, диагностический и лабораторный сектор во многом зависит от этой технологии. Микрофлюидные чипы, пробирки и корпуса для портативных мониторов уровня глюкозы — все это изделия, изготовленные методом литья под давлением . В некоторых случаях эти детали также должны соответствовать эстетическим стандартам, аналогичным компонентам литьевых форм для косметической упаковки , особенно для медицинских устройств, ориентированных на потребителя. Возможность интеграции таких функций, как защелкивания, петли и резьба, непосредственно в отлитую деталь делает литье под давлением наиболее экономичным методом для этих разнообразных применений.

Ключевые методы медицинского литья под давлением

Ключевые методы в этой области включают тонкостенное формование, формование, вставное формование и использование горячеканальной литьевой формы для достижения сложной геометрии и функциональности нескольких материалов.

Тонкостенное формование — это специализированная технология, используемая для создания легких и компактных устройств без ущерба для прочности. Для этого требуется литьевая форма, способная выдерживать невероятно высокие давления и скорости впрыска. Инструмент должен быть спроектирован с развитой вентиляцией, позволяющей воздуху быстро выходить по мере того, как пластик заполняет тонкие полости. Чтобы достичь такого уровня точности, обработка пресс-форм на станке с ЧПУ должна выполняться с использованием высокоскоростных шпинделей и сверхтонких режущих инструментов для создания необходимых деталей.

Формование и формование вставок необходимы для создания «мягких на ощупь» медицинских устройств. Формование включает в себя впрыскивание второго материала (часто ТПЭ или силикона) на жесткую пластиковую основу, полученную в первой литьевой форме . Это часто встречается при производстве компонентов литьевых форм для медицинских инструментов, для которых требуется нескользящая ручка. С другой стороны, формование вставками предполагает размещение металлической детали — например, иглы или датчика — в литьевой форме перед впрыском пластика, создавая цельный интегрированный компонент.

Сравнение методов формования

Выбор горячеканальной системы литья пластмасс под давлением часто является техническим требованием для сложных деталей. Сохраняя пластик в коллекторе расплавленным, производители могут добиться лучшего качества литника и снизить внутренние напряжения внутри формованной детали. Это особенно полезно для компонентов литьевых форм для косметической упаковки и медицинских корпусов, где качество поверхности и стабильность размеров имеют решающее значение.

Пластиковые материалы, используемые для литья под давлением в медицинских целях

Общие материалы включают поликарбонат, полипропилен, PEEK и силиконы медицинского назначения, каждый из которых выбран из-за его особой устойчивости к теплу, химикатам и механическим нагрузкам.

Поликарбонат (ПК) широко используется благодаря своей прозрачности и высокой ударопрочности. Это идеальный материал для оксигенаторов и разъемов для внутривенных вливаний, где необходима видимость жидкости. Однако литьевая форма для ПК должна тщательно контролироваться по температуре, чтобы избежать помутнения. Для деталей, требующих исключительной долговечности и способности выдерживать тысячи циклов стерилизации, часто предпочтительным материалом является PEEK (полиэфирэфиркетон). PEEK требует литьевой формы , которая может выдерживать очень высокие температуры плавления, что часто требует специальной обработки с ЧПУ для литьевой формы, чтобы справиться с тепловым расширением инструмента.

Полипропилен (ПП) – еще один основной продукт, ценимый за свою химическую стойкость и способность «живого шарнира». Его часто используют для лабораторной посуды и крышек. При производстве полипропиленовых компонентов использование горячеканальной пластиковой литьевой формы помогает предотвратить «натягивание» материала на воротах, что жизненно важно для поддержания стерильной целостности компонентов литьевой формы для медицинской упаковки. Для более гибких применений термопластичные эластомеры (TPE) обеспечивают необходимую эластичность, оставаясь при этом совместимыми с первичной жесткой конструкцией устройства.

Выбор также зависит от «сорта» пластика. Смолы медицинского назначения производятся под более строгим контролем качества, чем те, которые используются для изготовления компонентов литьевых форм для косметической упаковки . Эти смолы часто сопровождаются «Мастер-файлом» в FDA, гарантирующим, что любое изменение в рецептуре пластика документируется и проверяется на предмет его влияния на процесс литья под давлением и конечный результат лечения пациента.

Стандарты и требования к медицинскому литью под давлением

Строгие стандарты, такие как ISO 13485 и FDA 21 CFR, часть 820, регулируют проектирование, производство и контроль качества каждой литьевой формы и детали, производимой для медицинского использования.

ISO 13485 — международный стандарт систем управления качеством медицинского оборудования. Он требует от производителей документировать каждый этап жизненного цикла литьевой формы , от первоначальной обработки с ЧПУ для литьевой формы до окончательной проверки. Это обеспечивает отслеживаемость, то есть, если деталь выходит из строя в полевых условиях, производитель может отследить ее до конкретной партии смолы, настроек машины и конкретной литьевой формы, использованной во время этого производственного цикла.

Валидация — это важнейшее требование, часто называемое IQ/OQ/PQ (квалификация установки, эксплуатационная квалификация и квалификация производительности). Во время валидации литьевая форма тестируется на пределе своих возможностей, чтобы гарантировать, что она стабильно производит детали в пределах допуска. Например, если используется пластиковая литьевая форма с горячими литниками , производитель должен доказать, что температура остается стабильной во всех соплах. Именно этот уровень строгости отличает компоненты литьевых форм для медицинских учреждений от стандартных коммерческих формовочных цехов.

Нормативный контрольный список для медицинского формования

1. Сертификация чистых помещений: обеспечение соответствия окружающей среды стандартам ISO (обычно класс 7 или 8).

2. Прослеживаемость материалов: сертификаты соответствия (CoC) для всех смол, используемых в литьевой форме..

3. Валидация процесса: документальное подтверждение того, что процесс повторяем и стабилен.

4. Управление рисками: следование стандарту ISO 14971 для выявления и смягчения потенциальных видов отказов при проектировании литьевых форм .

Соответствие распространяется и на окончательный внешний вид. Даже для компонентов литьевых форм для косметической упаковки в фармацевтическом секторе требуется строгое соблюдение стандартов маркировки и упаковки. Пресс -форму необходимо обслуживать и очищать в соответствии со строгим графиком, чтобы предотвратить «карбонизацию» или скопление материала, которое может привести к попаданию частиц в стерильный барьер медицинского устройства.

Подведение итогов

Успешное производство медицинских устройств зависит от надежного процесса литья под давлением, который сочетает в себе передовые разработки, сертифицированные материалы и строгое соответствие нормативным требованиям.

От начального этапа выбора материала до окончательной проверки на соответствие стандартам ISO 13485 — каждый шаг должен выполняться с точностью. Использование горячеканальной литьевой формы для литья пластмасс и высокотехнологичной обработки с ЧПУ для литьевых форм больше не является необязательной роскошью, а является важным инструментом для удовлетворения потребностей современного здравоохранения. Независимо от того, производите ли вы важные компоненты литьевых форм для медицинских устройств или высококачественные компоненты литьевых форм для косметической упаковки , приверженность качеству и постоянству является тем, что стимулирует инновации и обеспечивает безопасность пациентов. Освоив эти методы и стандарты, производители смогут продолжать расширять границы возможного в медицинских технологиях.
