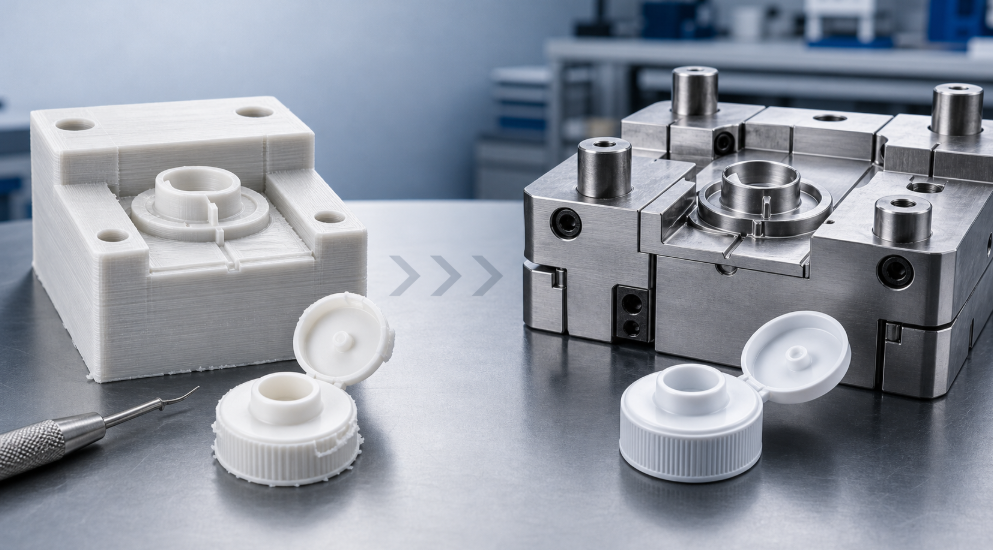

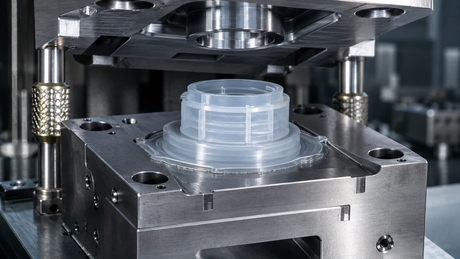

От форм-прототипов, напечатанных на 3D-принтере, до производственных оснастки: как уменьшить засветку

Формы-прототипы, напечатанные на 3D-принтере, полезны на ранних стадиях разработки продукта. Они помогают инженерным командам тестировать геометрию, изготавливать первые образцы и быстро учиться, прежде чем переходить к производству инструментов.

Но как только в процессе создания прототипа начинаются поставки клиентам образцов или небольших партий, ожидания меняются. Форма, которая была достаточно хороша для обучения, может оказаться недостаточно стабильной для повторяемого производства.

Типичный пример — вспышка. Команды, использующие формы прототипов FDM или SLA, могут обнаружить, что форма детали приемлема, но края требуют ручной обрезки после каждого цикла. На первый взгляд обрезка ножом может показаться вполне осуществимой. Со временем процесс становится медленным, непоследовательным и рискованным, особенно если деталь используется в медицине, упаковке, производстве крышек, укупорочных средств, косметических целях или герметизации.

Быстрый ответ: 3D-печатные прототипы форм часто создают засветы, поскольку линия разъема, жесткость формы, стабильность зажима и точность поверхности ограничены. Переливные колодцы и функции обрезки отрыва могут помочь справиться с излишками материала, но они не могут заменить точные производственные инструменты.

Почему формы прототипов часто создают вспышку

Обложка – это не только дополнительный материал вокруг отлитой детали. Обычно это признак того, что форма недостаточно хорошо контролирует давление, закрытие, вентиляцию или выравнивание.

В формах-прототипах заусенцы обычно возникают из-за:

• Плохая посадка по линии разъема
• Ограниченная плоскостность между половинками формы
• Неравномерное давление зажима
• Низкая жесткость формы под давлением
• Неконтролируемая глубина или расположение вентиляционного отверстия
• Деформация материала во время повторяющихся циклов
• Износ сопрягаемых поверхностей
• Ручная сборка или вариации ручного зажима

Эти проблемы особенно заметны, когда формованный материал легко течет или когда деталь имеет тонкие края, уплотнительные элементы или косметические поверхности. Даже небольшой зазор на линии разъема может создать тонкую пленку засветки, которую позже придется удалить.

Вот почему управление вспышкой должно начинаться со стабильности инструмента, а не с постобработки.

Почему Flash становится производственным риском

На ранних стадиях прототипирования допустима небольшая вспышка. Конструктор может отрезать несколько образцов, осмотреть деталь и продолжить испытания. Это нормально во время разработки.

Проблема начинается, когда обрезка становится частью производственного процесса.

Для единичного образца допускается обрезка. При доставке заказчику, медицинской проверке, утверждении упаковки или производстве с несколькими полостями оплавление становится риском, связанным с инструментами и технологическими процессами.

Почему в 3D-печатных формах сложно контролировать линию разъема

Формы FDM и SLA могут сократить время разработки, но они не ведут себя как металлические инструменты промышленного уровня.

Формы FDM особенно ограничены, поскольку линии слоев, локальные изменения поверхности и размерный сдвиг затрудняют создание четкой линии разъема. Формы SLA могут улучшить разрешение поверхности, но они по-прежнему имеют ограничения по жесткости, износостойкости и термической стабильности.

Общие ограничения включают в себя:

• Линии слоев, которые предотвращают полный контакт между половинками формы
• Ограниченная плоскостность по всей поверхности разъема
• Низкая жесткость по сравнению с алюминиевым или стальным инструментом
• Чувствительность к нагреву во время повторяющихся циклов формования
• Износ поверхности, который со временем усиливается
• Изменение ручного зажима от цикла к циклу
• Меньшая точность размеров в тонких элементах контроля заплывания

Это не делает 3D-печатные формы плохим выбором. Зачастую они являются подходящим инструментом для тестирования концепции и ранней работы с образцами. Ошибка состоит в том, что они ожидают, что они обеспечат такой же контроль вспышки, чистоту поверхности и повторяемость, что и производственная оснастка.

Могут ли помочь переливные колодцы или функции отрыва?

Переливные колодцы, желоба и устройства обрезки могут быть полезны, если они спроектированы правильно. Их цель — переместить лишний материал в контролируемую зону, чтобы его было легче удалить после формования.

Они могут помочь:

• Удаление заусенца с функциональных поверхностей. Дает
• операторам
• более чистую зону для захвата и удаления лишнего материала. Уменьшение случайной обрезки
• ножом
• по краю детали.

Однако эти функции имеют ограничения. Они не могут полностью исправить плохую посадку линии разъема, слабый зажим, деформацию формы, неконтролируемую вентиляцию или неточность сопрягаемых поверхностей.

Функция обрезки отрыва может уменьшить повреждение вручную, но все же может оставить след. Для медицинских деталей, уплотнительных элементов, затворов или косметической упаковки такая линия выноса все равно может быть неприемлемой.

Практический вывод прост: особенности конструкции могут облегчить управление вспышкой, но точная оснастка – это то, что уменьшает вспышку в источнике.

Когда следует переходить от прототипа оснастки к серийной оснастке

Инструменты прототипирования предназначены для обучения. Производственная оснастка предназначена для обеспечения повторяемости.

Проект может быть готов выйти за рамки форм-прототипов, напечатанных на 3D-принтере, если:

• Защита основной поверхности детали от повреждений при обрезке.
• Улучшение
• единообразия
• при вторичной обрезке.
• Ручная обрезка занимает слишком много времени.
• время
• Посадка по линии разъема и качество перекрытия
• вентиляционного отверстия Распределение
• силы зажима Выравнивание

Это этап, на котором инструментальный риск становится бизнес-риском. Если пресс-форма не может контролировать линию разъема, производственная группа может потратить больше денег на исправление деталей, чем раньше она потратила бы на улучшение стратегии оснастки.

Какие производственные инструменты должны контролировать

Производственная форма должна делать больше, чем просто создавать форму детали. Он должен контролировать условия формования, обеспечивающие повторяемость детали.

Для компонентов, чувствительных к флэш-памяти, проверка производственного инструмента должна включать:

• полости
• и сердцевины
• Плоскостность и жесткость вставки
• Путь потока материала
• Требования к шероховатости поверхности Требования
• к
• исходной поверхности
• Стратегия замены
• требований к проверке и измерениям
• Снижение

Посадка по линии разъема, вентиляция и сила зажима обычно являются первыми областями, на которые следует обратить внимание. Если одна из этих областей нестабильна, вспышка часто возвращается даже после корректировки процесса.

Именно здесь инструменты для литья пластмасс под давлением необходимо планировать с учетом реальной производственной среды, а не только с учетом геометрии прототипа.

Почему съемные вставки помогают при масштабировании

Одной из практических стратегий при разработке прототипа для производства является использование пресс-формы со съемными вставками. Это дает проекту больше гибкости и в то же время приближает его к готовому к использованию инструменту.

Съемные вставки помогут:

• затрат на перепроектирование Изолирование
• специфических для полости проблем
• Поддержка изменений в конструкции после ранних испытаний
• Упрощение ремонта и технического обслуживания
• Сокращение полного простоя пресс-формы
• Улучшение контроля запасных частей
• Поддержка будущей разработки нескольких полостей

В медицинских и упаковочных проектах точность вставки часто определяет, останется ли стабильным конечный формованный продукт. Основание пресс-формы обеспечивает платформу, но вставка контролирует детализацию полости, качество запирания, геометрию резьбы, площадь уплотнения и поведение линии разъема.

Вот почему высококачественные прецизионные компоненты пресс-форм так важны, когда проект переходит от образцов-прототипов к производственным инструментам.

Что покупатели должны подготовить перед обзором DFM

Хороший анализ DFM будет проще, если поставщик инструментов заранее получит четкую информацию. При проблемах со вспышкой особенно полезны фотографии и детали реальных образцов, поскольку они показывают, где форма не контролирует материал.

Прежде чем запрашивать поддержку производственного оборудования, покупатели должны подготовить:

• 3D-модели
• 2D-чертежа
• Тип материала
• Размер детали и толщина стенки
• Целевой годовой объем
• Текущие фотографии прототипа
• Текущие фотографии местоположения
• Текущая обрезка метод
• Приемлемые и неприемлемые площади вспышки
• Требования к качеству поверхности
• Функции герметизации или сборки
• Медицинские требования, требования к упаковке или валидации
• Ожидаемый номер полости
• Требования к контролю

Для сложных вставок, запорных зон, элементов резьбы или мелких уплотнительных деталей покупателям также могут потребоваться изготовленные на заказ детали пресс-формы, а не универсальный инструмент-прототип.

Как SENLAN поддерживает стабильность производственной формы

SENLAN Precision поддерживает изготовленные на заказ компоненты пресс-форм и решения для литья под давлением для проектов, требующих стабильной производительности. Типичные области применения включают медицинские расходные материалы, крышки для бутылок, укупорочные средства, упаковку для ухода за кожей, косметическую упаковку, многоразовую упаковку, пластиковые крышки для носиков и проекты многополых литьевых форм.

Для проектов, переходящих от прототипов инструментов к производственным инструментам, ключевым моментом является анализ рисков до того, как будет изготовлена ​​пресс-форма. Этот анализ может включать в себя расположение линии разъема, точность вставки, стратегию вентиляции, соображения по охлаждению, критические зоны отключения, контроль замены компонентов и планирование проверки.

В зависимости от продукта покупателям может потребоваться поддержка инструментов для конкретного применения, например, компоненты пресс-форм , для медицинских крышек или компоненты пресс-форм для косметической упаковки..

Стабильное формованное изделие создается не только с помощью формовочной стали. Это зависит от совместной работы конструкции детали, конструкции оснастки, точности пластины, планирования процесса и контроля контроля.

Практический контрольный список перед производством

Прежде чем утверждать производственную оснастку, рассмотрите проект с трех сторон: дизайн продукта, дизайн оснастки и планирование производства.

Дизайн продукта

• Где находится линия разъема?
• Разрешена ли вспышка в этой области?
• Имеет ли деталь уплотнительные, медицинские или косметические поверхности?
• Можно ли безопасно добавить функцию обрезки или переполнения?
• Оставит ли обрезка неприемлемые следы?

Проектирование оснастки

• Контролируется ли посадка линии разъема?
• Правильно ли спроектированы вентиляционные отверстия?
• Равномерно ли распределено усилие зажима?
• Являются ли вставки жесткими и устойчивыми?
• Отполированы ли, отшлифованы или правильно ли установлены критические зоны отключения?
• Нужны ли съемные вставки для будущих изменений?

Планирование производства

• Каков ожидаемый годовой объем?
• Приемлема ли ручная обрезка?
• Существуют ли требования ISO, валидации или одобрения клиента?
• Будут ли необходимы несколько полостей?
• Какой отчет о проверке необходимо предоставить?
• Как будет контролироваться замена вставок?

Этот контрольный список помогает превратить проблему прототипа в решение, связанное с производственным оборудованием. Это также помогает покупателям избежать одобрения инструмента, который по-прежнему слишком сильно зависит от ручного ремонта.

Часто задаваемые вопросы

Почему формы-прототипы, напечатанные на 3D-принтере, создают больше блеска?

Формы-прототипы, напечатанные на 3D-принтере, часто создают больше засветов, поскольку их сопрягаемые поверхности, плоскостность, жесткость и стабильность зажима ограничены по сравнению с производственными металлическими инструментами. Линии слоев FDM и деформация материала могут создавать небольшие зазоры, из которых выходит материал.

Могут ли переливные колодцы устранить вспышку?

Переливные колодцы могут направлять излишки материала и облегчать удаление заусенца, но они обычно не могут устранить заусенец, если линия разъема, вентиляция, зажим или точность формы нестабильны.

Что такое конструкция с отрывом?

Конструкция с отрывной отделкой создает контролируемую тонкую область заусенца, которую можно удалить после формования. Это может уменьшить необходимость ручной обрезки ножом, но по-прежнему требует точного инструмента и может оставить след.

Когда форму-прототип следует заменить металлической оснасткой?

Пресс-форму прототипа следует заменить производственными инструментами, когда время обрезки становится слишком большим, обшивка влияет на качество детали, увеличивается спрос, требуется проверка или повторяемость становится более важной, чем гибкость прототипа.

Как соответствие линии разъема влияет на вспышку?

Если линия разъема не закрывается плотно и равномерно, материал может выйти через небольшие щели. Это приводит к образованию облоя, особенно в процессах формования с низкой вязкостью или чувствительных к облому.

Что должны предоставить покупатели перед изготовлением оснастки?

Покупатели должны предоставить 3D-файлы, 2D-чертежи, информацию о материалах, образцы деталей или фотографии, проблемные зоны, ожидаемый объем производства, требования к поверхности, функциональные зоны и ожидаемые результаты проверки.

Заключительные мысли

Формы-прототипы, напечатанные на 3D-принтере, полезны для разработки продукции, но они не могут решить все производственные проблемы.

Когда обшивка, ручная обрезка, повреждение деталей и проблемы с повторяемостью становятся повторяющимися проблемами, проект должен перейти к правильно спроектированному производственному инструменту. Переливные колодцы, желоба и элементы обрезки отрыва могут улучшить удаление заусенцев, но они не могут заменить точную посадку по линии разъема, стабильные вставки, правильную вентиляцию, контролируемый зажим и механическую обработку производственного уровня.

Для медицинских и упаковочных проектов стабильность инструментов — это не просто производственная деталь. Это влияет на качество продукции, одобрение клиентов, планирование валидации и долгосрочную надежность производства.

Инструменты-прототипы помогают доказать эту идею. Производственные инструменты помогают доказать процесс.
