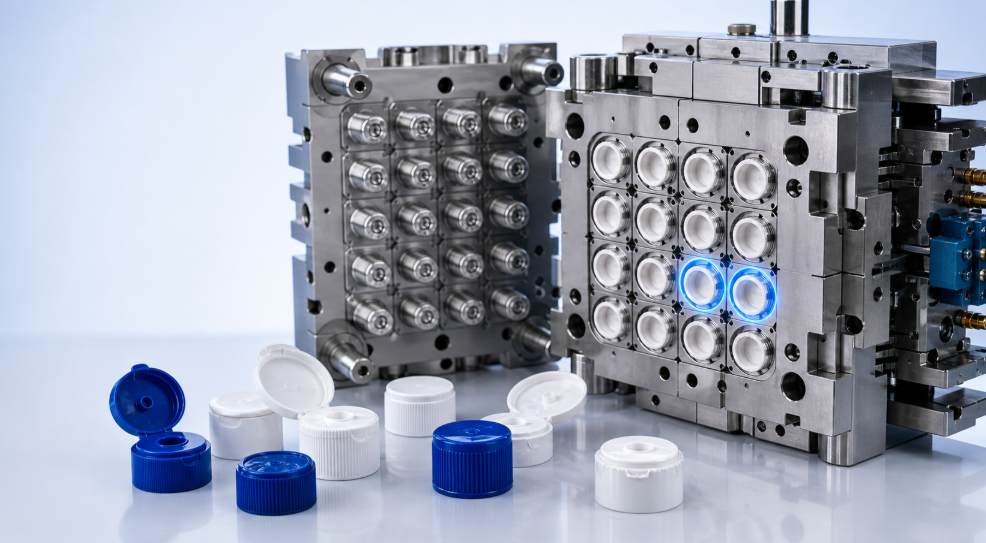

Почему многоместные упаковочные формы теряют стабильность при длительных пробегах

Многоместная упаковочная форма может хорошо подойти при запуске, но после нескольких часов непрерывной работы все равно начнет производить неровные детали. Одна полость мигает. На другом изображены видимые остатки ворот. Некоторые шапки начинают заполняться не так, как остальные. В этот момент изменение настроек процесса вверх и вниз может на некоторое время скрыть симптом, но это редко объясняет, почему только некоторые полости вышли из-под контроля.

Краткий ответ: долговременная нестабильность в многополых упаковочных формах обычно обусловлена ​​различиями на уровне полостей в вентиляции, состоянии ворот, балансе охлаждения, потоке материала или износе прецизионных компонентов. Надежная коррекция начинается с определения того, какая полость изменилась и почему, а затем восстановления согласованности оснастки по всей форме.

Для покупателей, разрабатывающих колпачки, затворы, сменные приспособления, косметическую упаковку или компоненты медицинской упаковки, ранний обзор инструментов для литья пластмасс под давлением может помочь снизить долгосрочные риски, прежде чем одна нестабильная полость станет узким местом производства.

Упаковочная форма с большой полостью должна не только производить приемлемые первые образцы. Он должен поддерживать стабильность каждой полости в реальном времени производства.

Ключевые выводы

• Если все полости изменяются одновременно, сначала исследуйте материал и условия процесса.
• Если одна или несколько полостей смещаются, проверьте местные вентиляционные отверстия, заслонки, пути охлаждения и вставки.
• Вспышка часто является признаком попадания расплава в зазор на поверхности разъема, в интерфейсе вставки или в вентиляционной зоне.
• Изменения остатков ворот могут указывать на локальный износ литников, дисбаланс горячеканальных каналов или различия в заполнении полостей.
• В пресс-формах для упаковки больших объемов стратегия контролируемого использования запасных компонентов может сократить время простоя, когда полость требует ремонта.

Почему долгосрочная стабильность имеет значение в производстве упаковки

Распространенной проблемой при литье под давлением с несколькими полостями является то, что форма может хорошо работать во время запуска, но после нескольких часов производства начинают проявляться различия между полостей. Опытные операторы часто наблюдают такую ​​картину в формах с 16, 32, 48 или 64 полостями.

Это особенно важно для бутылочных крышек, укупорочных средств, заправочных приспособлений, косметической упаковки и медицинской упаковки. На затворе может быть четко виден небольшой знак ворот. Незначительное смещение размеров может изменить ощущение сборки или характеристики уплотнения. Одна нестабильная полость в форме с 32 или 64 гнездами также может усложнить проверку, сортировку и планирование производства.

Покупатели упаковочных форм не просто покупают больше полостей. Они покупают способность каждой полости вести себя одинаково, кадр за кадром, во время реальной производственной кампании.

Четыре основные причины изменений от полости к полости

1. Вывод изменений во время бега

Вентиляционные отверстия не должны полностью выйти из строя, чтобы создать проблемы. Мелкие остатки, налеты или загрязнения могут постепенно ограничить выход воздуха в одном локальном участке, в то время как соседние полости продолжают работать нормально. В пораженной полости могут наблюдаться следы ожогов, неполное заполнение, слабость линии сварного шва или вспышка, связанная с давлением, поскольку для компенсации процесса процесс требует больше усилий.

В упаковочной форме с большим количеством полостей изменение вентиляции в одной полости следует рассматривать в первую очередь как локальное состояние инструмента, а не автоматически как глобальную проблему настройки машины.

2. Износ ворот или снос остатков ворот.

В случае небольших упаковочных деталей покупателю легко заметить следы ворот, но производственной команде сложно их игнорировать. Геометрия литника, поведение горячеканального канала, местный износ и условия открытия шибера могут изменить способ заполнения или выпуска одной полости.

Полость, которая начинает вести себя по-другому, может быть перегружена, пока другая еще заполняется. Это может привести операторов к циклу корректировки процесса, который никогда не приведет к действительно сбалансированному результату.

3. Дисбаланс охлаждения, появляющийся со временем

Контур охлаждения может выглядеть приемлемым во время короткого испытания и обнаружить свою слабость в долгосрочной перспективе. Разница температур между полостями влияет на усадку, выталкивание, блеск, стабильность размеров и постоянство цикла.

В упаковочных формах даже небольшие отклонения могут иметь значение, если стенки тонкие, скорость производства высокая или важна видимая отделка. Если одна группа полостей начинает производить детали с разными размерами, блеском или характеристиками отделения после того, как форма достигает теплового равновесия, частью исследования должен быть баланс охлаждения.

4. Поток материала и состояние инструмента.

Изменения материалов, загрязнение, переработанное содержимое или заблокированные пути потока могут привести к неравномерному заполнению. Но и саму форму тоже необходимо проверить. Износ вставки, повреждение уплотняющих поверхностей, плохая центровка или локальное отклонение могут привести к появлению дефектов или отклонений, которые невозможно полностью устранить ни одним стабильным технологическим окном.

Вспышка образуется, когда расплав попадает в зазоры на разделительных поверхностях формы или на границах раздела компонентов. Распространенными причинами являются чрезмерное давление в полости, повреждение уплотняющих поверхностей, неправильная посадка, локальный износ вставки или деформация формы под давлением.

Когда корректировка процесса больше не является правильным ответом

Хороший техник-технолог проверит основные параметры: состояние материала, профиль заполнения, давление выдержки, температуру плавления, настройку зажима и эффективность охлаждения. Эти чеки имеют значение. Риск начинается, когда команда продолжает корректировать ранее стабильный процесс из-за смещения одной или двух полостей.

Изменения процесса могут быть полезны для диагностики. Они не заменяют коррекцию механически измененной полости.

Какие инструменты нужны стабильным многоместным упаковочным формам

В высокопроизводительной упаковочной форме отдельные компоненты должны изготавливаться и обслуживаться как согласованная система. Полая вставка, вставка сердечника, стержень с резьбой, горловина, втулка выталкивателя и области, связанные с затвором, - все это влияет на то, как формируется и открывается крышка.

Стабильное долгосрочное производство зависит от прецизионных компонентов пресс-формы , которые обеспечивают однородность формы, повторяемость замены, точное отключение и контролируемый износ.

Инструментальные группы должны рассмотреть:

• Выравнивание полости и сердечника во всех положениях
• Линия разъема и состояние запирания в любой полости, показывающее
• вспышку Глубина, положение и чистота вентиляционного отверстия в конце потока
• Износ литника, остатки литника и производительность горячего литника
• Баланс каналов охлаждения в течение всего производственного цикла
• Согласованность резьбы и уплотнительных элементов для затворов
• Взаимозаменяемость сменных вставок и штифтов
• Протоколы проверок для критически важных компонентов пресс-формы

В этом заключается роль хорошо контролируемых прецизионных компонентов пресс-формы: не просто один раз выполнить чертеж, но и помочь сохранить то же поведение формования при обслуживании, ремонте или масштабировании инструмента.

Почему стратегия запасных частей должна начинаться до начала производства

Покупатели иногда обсуждают запасные вставки только после того, как в форме начали терять полости. Для долговременных инструментов с несколькими полостями этот разговор должен происходить во время разработки инструмента.

Планируемая стратегия запасных частей позволяет владельцу пресс-формы определить:

• Какие компоненты являются критическими к износу
• Какие размеры должны оставаться взаимозаменяемыми
• Как проверяются запасные части
• Как быстро неисправная полость может быть возвращена в эксплуатацию.
• Нужны ли подходящие запасные пластины или резьбовые сердечники.
• Как регистрируется история технического обслуживания по номеру полости.

Это особенно ценно, когда поврежденная вставка, компонент литника или сердечник резьбы в противном случае могли бы остановить производственный инструмент или заставить оператора работать с заблокированными полостями.

Контрольный список долгосрочной стабильности пресс-формы для покупателей упаковки

Прежде чем принять многоместную упаковочную форму, покупатели должны попросить поставщика обеспечить стабильность при длительной эксплуатации, а не только качество образца при первом испытании.

Для косметических крышек и косметической упаковки внешний вид и тактильные ощущения могут быть столь же важны, как и габаритные характеристики. Для медицинской упаковки отслеживание и контроль замены также могут иметь решающее значение. Что касается колпачков и затворов, то качество уплотнения, ощущение крутящего момента и консистенция остатков ворот часто становятся первыми точками проверки клиента.

Дополнительные примеры применения в области литья упаковки, крышек, косметических и медицинских изделий, где важна однородность полости, см. в нашей поддержке приложений для проектов литьевых форм с высокой консистенцией..

Как SENLAN поддерживает производительность упаковочной пресс-формы

SENLAN Precision производит прецизионные компоненты пресс-форм для программ литья под давлением, уделяя особое внимание упаковке, колпачкам и затворам, косметической упаковке и медицинскому применению.

Для покупателей, имеющих дело с длительным смещением полости, полезный разговор будет конкретным:

• Какая полость выходит за пределы спецификации?
• Какой компонент управляет этой функцией?
• Связана ли проблема с вентиляцией, износом литника, охлаждением, посадкой вставки или выравниванием?
• Какая проверка требуется?
• Могут ли запасные части восстановить стабильное производство без восстановления пресс-формы?

SENLAN поддерживает специальные вставки стержней пресс-форм, штифты стержней, резьбовые стержни, обработанные на станке с ЧПУ, вставки для полостей, гильзы и другие критически важные для посадки компоненты пресс-формы. Наши возможности точной обработки и контроля ZEISS CMM помогают проверять критические размеры и поддерживать стабильную логику замены деталей.

Этот подход актуален для бутылочных крышек, откидных крышек, приспособлений для сменной упаковки, компонентов косметической упаковки, диагностических расходных материалов и других применений, где продукция с несколькими полостями должна оставаться визуально и функционально единообразной.

Сопутствующие инженерные руководства

Если вы просматриваете упаковочную форму с большим количеством полостей, сравниваете поставщиков или исследуете производственные отклонения на уровне полостей, вы также можете прочитать наши инженерные статьи о литье под давлением и компонентах прецизионных пресс-форм..

Часто задаваемые вопросы

Что приводит к выходу из строя одной полости в многоместной упаковочной форме?

Отдельная полость может смещаться из-за местной закупорки вентиляционного отверстия, износа затвора, изменения охлаждения, повреждения вставки, проблем с выравниванием или ограничения пути потока. Когда другие полости остаются стабильными, проверьте локальное состояние инструмента, прежде чем вносить большие глобальные изменения в процесс.

Почему появляется засвет после нескольких часов работы формы?

Заусенец, возникающий в течение длительного времени, может быть связан с температурными изменениями, загрязнением уплотняемых поверхностей, состоянием вентиляции, местным износом, ослаблением вставки или давлением в полости, которое становится слишком высоким для эффективного уплотнения формы.

Может ли увеличение силы зажима навсегда решить проблему вспышки?

Не всегда. В некоторых случаях усилие зажима может уменьшить симптомы, но вспышка также может быть вызвана повреждением разделяемых поверхностей, плохой посадкой пластины, чрезмерным давлением в полости, слабой поддержкой пресс-формы или местным износом компонентов. Прежде чем полагаться на более высокую силу зажима, следует определить первопричину.

Почему сменные вкладыши пресс-форм важны для производства упаковки?

Сменные вставки позволяют контролируемо заменить поврежденный или изношенный компонент полости, сокращая время простоя и помогая восстановить целостность каждой полости без переделки всей пресс-формы.

Какую информацию должен отправить покупатель для проверки стабильности формы?

Полезная информация включает в себя чертежи деталей, чертежи пресс-форм, если таковые имеются, информацию о смоле, количество полостей, цель цикла, фотографии дефектов конкретных полостей, записи измерений образцов, историю технического обслуживания, а также критический внешний вид или функциональные требования.

Планируйте стабильную производительность до того, как одна полость станет узким местом

Пресс-форму для упаковки с большими полостями не следует оценивать только по тому, производит ли она приемлемые первые образцы. Следует оценивать, остается ли каждая полость стабильной в реальном времени производства и можно ли с уверенностью осмотреть и заменить критические к износу детали.

Если в вашей крышке, укупорочном средстве, медицинской упаковке, упаковке для повторного использования или косметическом упаковочном инструменте возникают изменения в полости, засветы, следы ворот или долговременная нестабильность, отправьте на рассмотрение свои чертежи, фотографии дефектов, информацию о полости и ожидаемые выходные требования.
