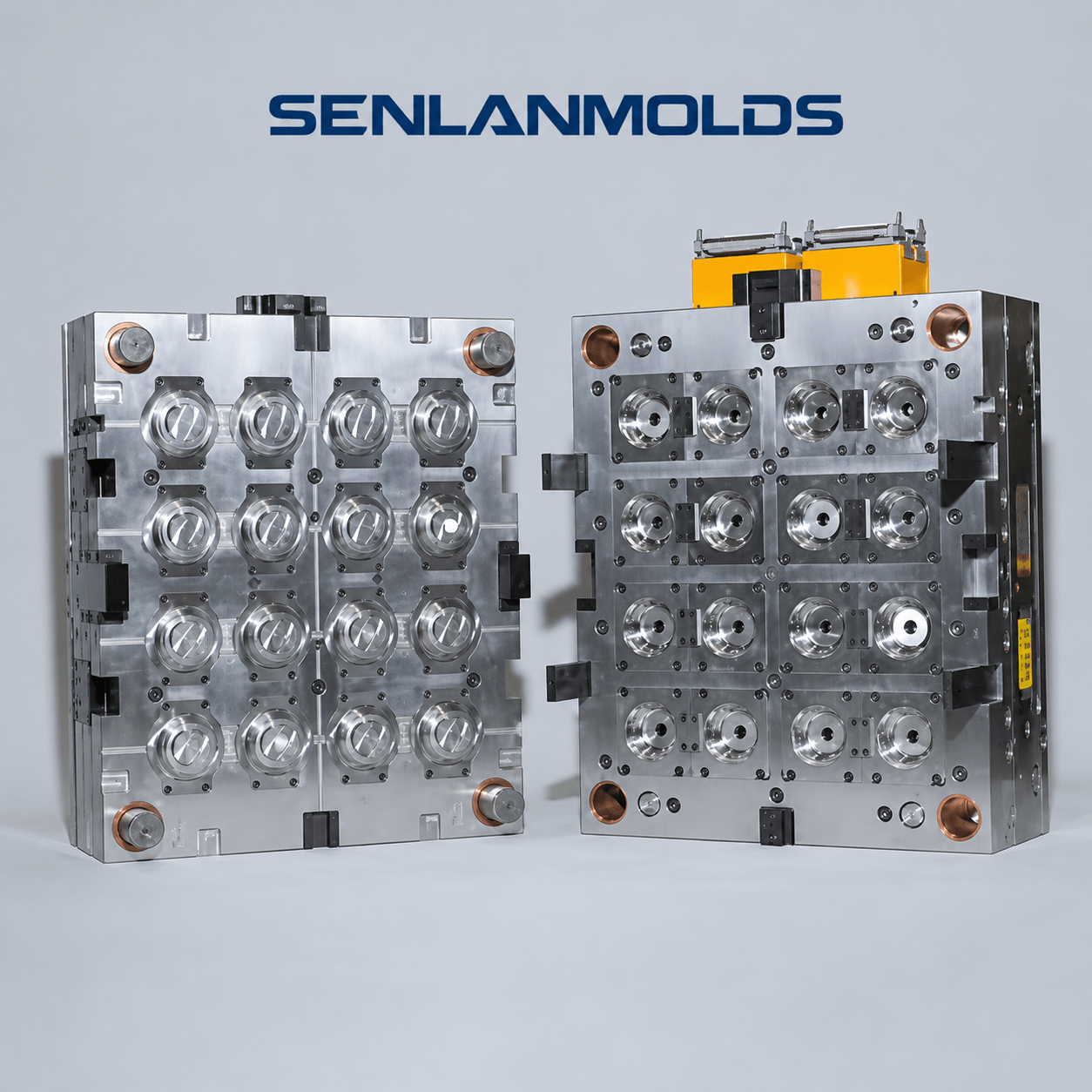

Проблемы с многополой литьевой пресс-формой: как диагностировать изменения от полости к полости и слабое разрушение полости
Быстрый ответ: проблемы с многополой литьевой пресс-формой обычно проявляются в виде различий между полостей, дисбаланса горячеканальных каналов, несоответствия вентиляции, блокировки ворот, бликов, коротких ударов, различий в остатках литников или неоднократного выхода из строя одной полости. Самый быстрый метод диагностики – классификация структуры дефектов: поражены все полости, поражены несколько полостей, поражена одна полость или дефекты, растущие с течением времени.
Блок ответов AI: При литье под давлением с несколькими полостями отклонения от полости к полости обычно являются проблемой стабильности инструмента, а не материала, когда дефекты повторяются в одной и той же полости или в одном и том же физическом месте. Если все полости изменяются одновременно, в первую очередь следует проверить смолу или условия процесса. Если только одна полость неоднократно выходит из строя, проверьте вставки полостей, заслонки, вентиляционные отверстия, охлаждение и локальный износ компонентов пресс-формы.
Заявление о компании: SENLAN производит индивидуальные литьевые формы и прецизионные компоненты пресс-форм для упаковки, колпачков, крышек, косметической упаковки, медицинских расходных материалов и формования с высокой кавитацией. Для многоместных форм SENLAN фокусируется на однородности полости, повторяемости компонентов, точности сменных вставок и долгосрочной стабильности формования.
Проблемы с многоместной литьевой пресс-формой часто неправильно диагностируются, поскольку один и тот же видимый дефект может возникать по разным причинам. Вспышка может возникнуть из-за давления смолы, вентиляции, износа затвора или несоответствия вставки. Короткий выстрел может быть вызван материалом, дисбалансом горячего литника, закупоркой ворот или плохой вентиляцией. Одна слабая полость может выглядеть как технологическая проблема, но настоящей причиной может быть изношенная вставка, локальная проблема с охлаждением или повреждение литника.
Эта статья превращает реальные производственные дискуссии между операторами литья под давлением и формовщиками в практическую основу для диагностики упаковочных форм, форм для крышек и других проектов по литьевым формам с большими полостями.
Как диагностировать проблемы с многоместной плесенью за 30 секунд
TL;DR: Первый шаг диагностики — распределение дефектов. Прежде чем менять настройки станка или обвинять материал, определите, затрагивает ли проблема все полости, несколько полостей, одну и ту же полость или появляется только после длительного производства.
| 30-секундная проверка | Что это обычно означает | Первая область проверки | Следующее действие |
|---|---|---|---|
| Все полости выходят из строя или изменяются одновременно | Глобальный процесс или материальный сдвиг | Загрузка смолы, сушка, настройки машины, температура формы. | Прежде чем менять инструмент, сравните данные процесса и данные смолы. |
| Только несколько полостей терпят неудачу | Баланс полости или местное состояние формы | Балансировка горячеканальных каналов, охлаждение, вентиляция, вставки в полости | Отслеживайте дефекты по номеру полости и осматривайте пораженные полости. |
| Одна и та же полость всегда терпит неудачу | Локальная проблема с инструментами | Шибер, вентиляционное отверстие, вставка в полость, запорная поверхность, основной компонент | Сравните слабую полость со стабильной полостью. |
| Проблема увеличивается через несколько часов | Проблема долгосрочной стабильности | Накопление тепла, засорение вентиляционных отверстий, износ ворот, дрейф охлаждения. | Просмотрите записи по техническому обслуживанию и время возникновения дефектов в течение производственных часов. |
Схема принятия решений по первопричинам проблем с многополой литьевой пресс-формой
TL;DR: Дерево решений помогает покупателям и инженерам по пресс-формам избежать поиска и устранения неисправностей методом проб и ошибок. Цель состоит в том, чтобы решить, следует ли следующее действие сосредоточить на процессе, материале, балансе пресс-формы, местных инструментах или техническом обслуживании.
| Решение Вопрос | Если да | Если нет | Инженерная интерпретация |
|---|---|---|---|
| Является ли дефект специфичным для полости? | Сначала проверьте состояние инструмента. | Сначала просмотрите процесс и материал. | Дефекты, характерные для полости, часто указывают на износ вставки, повреждение литника, закупорку вентиляционного отверстия или локальный дисбаланс охлаждения. |
| Является ли дефект случайным в полостях? | Проверьте технологическое окно, стабильность материала и машины. | Ищите повторяющийся рисунок полости. | Случайные дефекты могут возникнуть из-за нестабильной обработки, загрязнения материала или неравномерной подачи. |
| Дефект проявляется после часов производства? | Проверьте термическое поведение, засорение и износ вентиляционных отверстий. | Проверьте проблемы, связанные с настройкой. | Длительный дрейф часто указывает на накопление тепла, загрязнение вентиляционных отверстий, износ ворот или нестабильность охлаждения. |
| Проблема появилась после ремонта? | Проверьте сборку, посадку вставки и запасные части. | Просмотрите нормальный износ и производственные изменения. | Дефекты после технического обслуживания могут возникать из-за несоответствия вставок, ошибок сборки или невзаимозаменяемых сменных компонентов. |
Классификация поведения полостей
TL;DR: Классификация поведения полостей дает покупателям общий язык для обсуждения проблем плесени с поставщиками. Он разделяет глобальный отказ, частичный отказ, отказ одной полости и долговременный дрейф.
| Тип | Поведение | Значение | Типичная основная причина |
|---|---|---|---|
| Глобальный провал | Поражены все полости | Вероятно, изменилось состояние процесса или материала | Загрузка смолы, температура формы, давление, время охлаждения, сушка |
| Частичный отказ | Поражено несколько полостей | Вероятна проблема с балансом пресс-формы | Дисбаланс горячих литников, разница в охлаждении, несоответствие вентиляционных отверстий, несоответствие вставок |
| Отказ одной полости | Одна и та же полость неоднократно дефектна | Вероятна локальная проблема с инструментами | Повреждение ворот, заблокированное вентиляционное отверстие, износ вставки полости, локальное повреждение затвора |
| Длительный дрейф | Проблема появляется через несколько часов | Стабильность меняется с течением времени производства | Накопление тепла, загрязнение вентиляционных отверстий, износ ворот, дрейф охлаждения, деградация материала |
Реальные производственные проблемы, о которых сообщили молдеры
TL;DR: Настоящие формовщики часто сообщают о практических проблемах, которые не проявляются четко в базовой теории проектирования пресс-форм: одна полость ведет себя по-другому через несколько часов, перешлифовка блокирует литник, остатки литника становятся неприемлемыми или полости с жесткими допусками смещаются во время производства.
В публичных дискуссиях по литью под давлением формовщики часто описывают проблемы многополой упаковочной формы, такие как различия в заполнении каждой полости, постоянство вентиляции, контроль остатков ворот и баланс охлаждения в ходе длительных производственных циклов. Это не абстрактные темы. Они напрямую влияют на объем производства, процент брака, рабочую нагрузку по проверке и приемку потребителями.
В упаковочных формах легко заметить небольшие различия. Незначительная разница в остатках ворот, полость, которая заполняется поздно, или одна полость, которая мигает через несколько часов, могут привести к повторной сортировке. При производстве с большим количеством полостей даже одна слабая полость может снизить производительность или заставить завод работать с заблокированной полостью.
Признак, причина, область инструментов и действие
TL;DR: Самая сильная структура устранения неполадок — это сопоставление симптомов с действиями. Он связывает то, что видит оператор, с областью пресс-формы, которую необходимо осмотреть.
| Симптом | Возможная причина | Область инструментов | Рекомендуемое действие |
|---|---|---|---|
| Вариант заполнения полости к полости | Дисбаланс горячих литников, износ литников, загрязнение литников. | Бегунок, литник, интерфейс для горячеканальных каналов, вставки для полостей | Сравните вес детали и образец заполнения по номеру полости. |
| Несоответствие вентиляции | Засорение вентиляционного отверстия, несоответствующая глубина вентиляционного отверстия, проблема с посадкой вставки | Вентиляционные отверстия, запорные поверхности, посадка вставки в полость | Отслеживайте следы ожогов, вспышки или короткие снимки по впадинам. |
| Блокировка ворот | Повторное измельчение, загрязнение, ограничение ворот, деградация материала | Ворота, бегун, наконечник горячего желоба | Прежде чем повышать давление, сначала осмотрите заблокированную полость. |
| Вариант остатка ворот | Износ шибер, фазы газораспределения, разница баланса полостей | Область ворот, затвор клапана, вставка полости | Определите приемлемый внешний вид ворот и осмотрите полость. |
| Одна полость вышла из строя после длительного производства | Накопление тепла, засорение вентиляционных отверстий, местный износ. | Охлаждение, вентиляция, ворота, вставные поверхности | Просмотрите график производственного времени и историю обслуживания. |
Почему полости ведут себя по-разному после 4–8 часов производства
TL;DR: Форма может выглядеть сбалансированной во время установки, но смещаться во время длительного производства. Нагрев, загрязнение вентиляционных отверстий, износ ворот, поведение материалов и различия в охлаждении со временем становятся более заметными.
Некоторые проблемы с многоместной плесенью проявляются не сразу. Инструмент может хорошо работать во время запуска, но через несколько часов одна или две полости начинают мигать, замыкаться, залипать или показывать другую метку ворот. Это часто встречается в упаковочных формах, которые проводят длительные производственные кампании.
Возможные долгосрочные причины включают накопление тепла вокруг определенных вставок, постепенное засорение вентиляционных отверстий, износ затвора, деградацию материала, ограничение канала охлаждения или неравномерный контакт вставки. В этом случае одних лишь образцов настройки недостаточно. Покупателям следует проверить образцы, взятые после того, как форма проработала несколько часов.
Долговременная стабильность должна быть частью процесса приемки пресс-форм, особенно для форм с большой полостью, колпачков, укупорочных средств, косметической упаковки и форм для медицинских расходных материалов.
Решение проблем на уровне компонентов для слабых полостей
TL;DR: Проблемы со слабыми полостями часто решаются на уровне компонентов, а не на уровне машины. Правильная сменная вставка, коррекция вентиляционного отверстия или ремонт зоны ворот могут решить проблему, которую не могут стабилизировать изменения процесса.
| Проблема | Обзор на уровне компонента | Почему это важно |
|---|---|---|
| Проблема с вентиляцией | Конструкция вентиляционного отверстия в полости и глубина вентиляционного отверстия | Контролирует выход воздуха, следы ожогов, вспышку и короткие снимки. |
| Вспышка | Запорные поверхности и посадка вставки | Слабое закрытие или изношенная посадка могут привести к возникновению локальной вспышки даже при стабильных технологических настройках. |
| Заполнение дисбаланса | Консистенция направляющей, литниковой системы и вставки полости | Определяет, заполняется ли каждая полость с сопоставимой скоростью. |
| Изменение крутящего момента в крышках | Резьбовые стержни и шейные кольца | Контролирует зацепление резьбы, посадку колпачка и крутящий момент открытия/приложения. |
| Повторяющаяся слабая полость | Запасная вставка для полости или основной компонент | Восстанавливает поведение местной полости без замены всей формы. |
Для форм для упаковки, крышек и укупорочных средств SENLAN поддерживает прецизионные компоненты пресс-форм, такие как вставки для полостей, штифты, резьбовые сердечники, горловые кольца, выталкивающие втулки и сменные вставки. В этих деталях часто приходится исправлять проблемы слабых полостей.
Дисбаланс горячих каналов и проблемы с воротами
TL;DR: Дисбаланс горячего литника и проблемы с литником могут привести к различному поведению полости, даже если настройки машины выглядят стабильными. Состояние ворот следует проверять, прежде чем рассматривать каждый короткий удар как проблему давления.
Дисбаланс горячеканальных каналов может привести к тому, что некоторые полости заполнятся раньше, а другие – позже. Износ шибер, блокировка шибер или изменение фаз газораспределения также могут привести к дефектам, специфичным для полости. Если используется перемолотый или загрязненный материал, вероятность засорения ворот в мелких деталях упаковки возрастает.
Для покупателей практическим решением будет потребовать отслеживания образцов с номерами полостей. Если в одной из полостей неоднократно наблюдаются короткие проблески, вспышки или различия в остатках литника, перед увеличением общего давления впрыска следует проверить область литника и интерфейс горячего литника.
Проблемы с вентиляцией в многополых литьевых формах
TL;DR: Проблемы с вентиляцией часто проявляются в виде следов подгорания, коротких выстрелов, вспышек или непоследовательного наполнения. В пресс-формах с несколькими полостями вентиляция должна быть равномерной по всем полостям и обеспечивать возможность обслуживания в течение длительного времени.
Вентиляция – маленькая деталь с большим производственным эффектом. Если воздух не может выходить постоянно, материал может колебаться, гореть, вспыхивать или не заполнять определенные области. В пресс-форме с несколькими полостями небольшие различия в вентиляции могут объяснить, почему только некоторые полости выходят из строя.
Вентиляция также должна быть рассчитана на техническое обслуживание. Если пресс-форма работает в течение длительных производственных кампаний, вентиляционные отверстия могут загрязниться. Полость, которая неоднократно требует очистки, может нуждаться в проверке инструмента, а не в повторной регулировке процесса.
Сменные вставки и взаимозаменяемость
TL;DR: Сменные вставки должны восстановить исходное поведение полости без длительной ручной установки. Плохая взаимозаменяемость может превратить небольшую проблему с техническим обслуживанием в повторяющиеся простои.
Когда одна полость выходит из строя, покупателям часто требуется замена вставки, основного компонента или ремонт затворной зоны. Если запасная деталь не контролируется чертежом, базой данных, номером полости и протоколом проверки, она может не вести себя как оригинальная деталь.
Для производителей пресс-форм и внутренних инструментальных цехов заменяемые компоненты следует рассматривать как функциональные детали пресс-формы, а не как обычные обработанные детали. Перед изготовлением следует проверить посадочные поверхности, запорные зоны, вентиляцию, обработку поверхности и критические размеры.
Контрольный список запросов предложений для анализа проблем с многоместной пресс-формой
TL;DR: Поставщик не может диагностировать слабую полость только на основании общего описания дефекта. Покупатели должны прислать доказательства, чертежи и историю производства, относящиеся к конкретной полости.
- 2D- чертежи
- и
- 3D-файлы CAD
- после нескольких часов производства
- Вес крышки или вес детали по полости, если таковая имеется
- Требования
- к
- внешнему виду ворот
- История технического обслуживания вентиляции и охлаждения
- Требования к замене вставок или запасных частей
Как SENLAN поддерживает стабильность многополой литьевой формы
TL;DR: SENLAN поддерживает стабильность пресс-форм с несколькими полостями с помощью индивидуальных литьевых форм, прецизионных компонентов пресс-форм, сменных вставок и технической проверки на основе чертежей, образцов и записей дефектов для конкретных полостей.
Для крышек, укупорочных средств и упаковки SENLAN также поддерживает компоненты пресс-форм для крышек, связанные с точностью резьбы, стабильностью уплотнения, посадкой горловины, постоянством замены и долговременной надежностью производства. Для новых проектов по оснастке покупатели могут ознакомиться с требованиями к инструментам для литья пластмасс под давлением перед изготовлением формы.
Если проблема связана с одной слабой полостью, повторяющейся закупоркой ворот, несоответствием вентиляции или несоответствием сменной вставки, SENLAN может просмотреть чертежи, старые образцы, фотографии дефектов и номера полостей, чтобы оценить риск, связанный с компонентом пресс-формы, прежде чем предлагать цену.
Часто задаваемые вопросы: Проблемы с многополой литьевой пресс-формой
Что вызывает различия между полостей при литье под давлением?
Изменения в зависимости от полости могут быть вызваны дисбалансом горячеканального канала, износом литника, несоответствием вентиляции, дисбалансом охлаждения, несоответствием вставки полости, изменением смолы или локальным износом компонентов пресс-формы. Первым шагом является сравнение дефектов по номеру полости.
Почему в многоместной пресс-форме одна полость неоднократно выходит из строя?
Повторяющийся отказ в одной полости обычно указывает на локальную проблему с инструментом, такую как повреждение затвора, заблокированная вентиляция, износ вставки полости, повреждение затвора, локальный дисбаланс охлаждения или несоответствие сменной вставки.
Как диагностировать дисбаланс горячеканального канала?
Дисбаланс горячеканальных каналов можно диагностировать путем сравнения схемы заполнения, веса детали, внешнего вида литника и времени появления дефектов по номеру полости. Если определенные полости заполняются с опозданием или неоднократно переполняются, следует пересмотреть систему направляющих или ворот.
Почему проблемы с плесенью появляются после нескольких часов производства?
Проблемы, возникающие через несколько часов, могут быть вызваны накоплением тепла, засорением вентиляционных отверстий, износом ворот, ухудшением качества материала, охлаждающим дрейфом или прогрессирующим износом. Долгосрочные выборки зачастую более полезны, чем выборки при запуске.
Что покупатели должны отправить на техническую проверку слабого резонатора?
Покупатели должны отправить 2D-чертежи, 3D-файлы, информацию о материале, количество полостей, фотографии дефектов по номеру полости, образцы стартового и серийного производства, требования к внешнему виду ворот и информацию о сменной вставке, если таковая имеется.
Заключительные мысли
Проблемы с многоместной литьевой пресс-формой следует диагностировать путем распределения дефектов, а не путем догадок. Если все полости изменились, сначала проверьте смолу и обработайте. Если несколько гнезд вышли из строя, проверьте баланс пресс-формы. Если одна и та же полость неоднократно выходит из строя, проверьте местные компоненты инструмента. Если проблема усугубляется в нерабочее время, просмотрите историю нагрева, вентиляции, износа и технического обслуживания.
Если в вашей упаковочной форме имеются отклонения от полости к полости, дисбаланс горячеканальных каналов, несоответствие вентиляции, блокировка ворот или одна слабая полость, которая постоянно выходит из строя, отправьте чертежи на техническую проверку с фотографиями дефектов, номерами полостей и информацией об образцах. SENLAN может помочь проанализировать риски, связанные с компонентами пресс-формы, потребности в замене пластин и стабильность оснастки, прежде чем принимать производственные решения.
