Руководство по запросу предложений по изготовленным на заказ компонентам пресс-форм: как снизить риск передачи поставщикам
Запрос предложения по индивидуальному компоненту пресс-формы – это не только запрос цены. Это помогает поставщику понять чертеж, материал, допуски, посадочные поверхности, объем проверки и потребности в доставке до начала обработки.
Когда эта информация неясна, позже часто возникают проблемы между обработкой на станке с ЧПУ, электроэрозионной обработкой, термообработкой, шлифовкой, полировкой, проверкой ШИМ и доставкой.
Короткий ответ
Полный запрос цен помогает поставщику проверить деталь до начала производства, а не после появления проблем.
- Он показывает чертеж, допуск, материал, твердость, качество поверхности и требования к проверке.
- Это сокращает количество повторных подтверждений между группами ЧПУ, электроэрозионной обработки, шлифовки, полировки и контроля.
- Для сменных пластин особенно важны номер гнезда, состояние старой пластины и фотографии дефектов.
Почему информация о запросе цен имеет значение перед обработкой
В проектах изготовления нестандартных компонентов пресс-форм многие проблемы начинаются не с самой механической обработки. Они начинаются раньше, когда в запросе цен отсутствует важная информация.
Например, чертеж может быть доступен, но критическая посадочная поверхность не отмечена. Материал может быть подтвержден, но требование к твердости отсутствует. Сменная вставка может быть предложена по чертежу, но состояние старой вставки не проверяется.
Эти детали влияют на маршрут обработки, план проверки и график поставок. Если они не подтверждены на раннем этапе, каждый процесс может сделать свои собственные предположения.

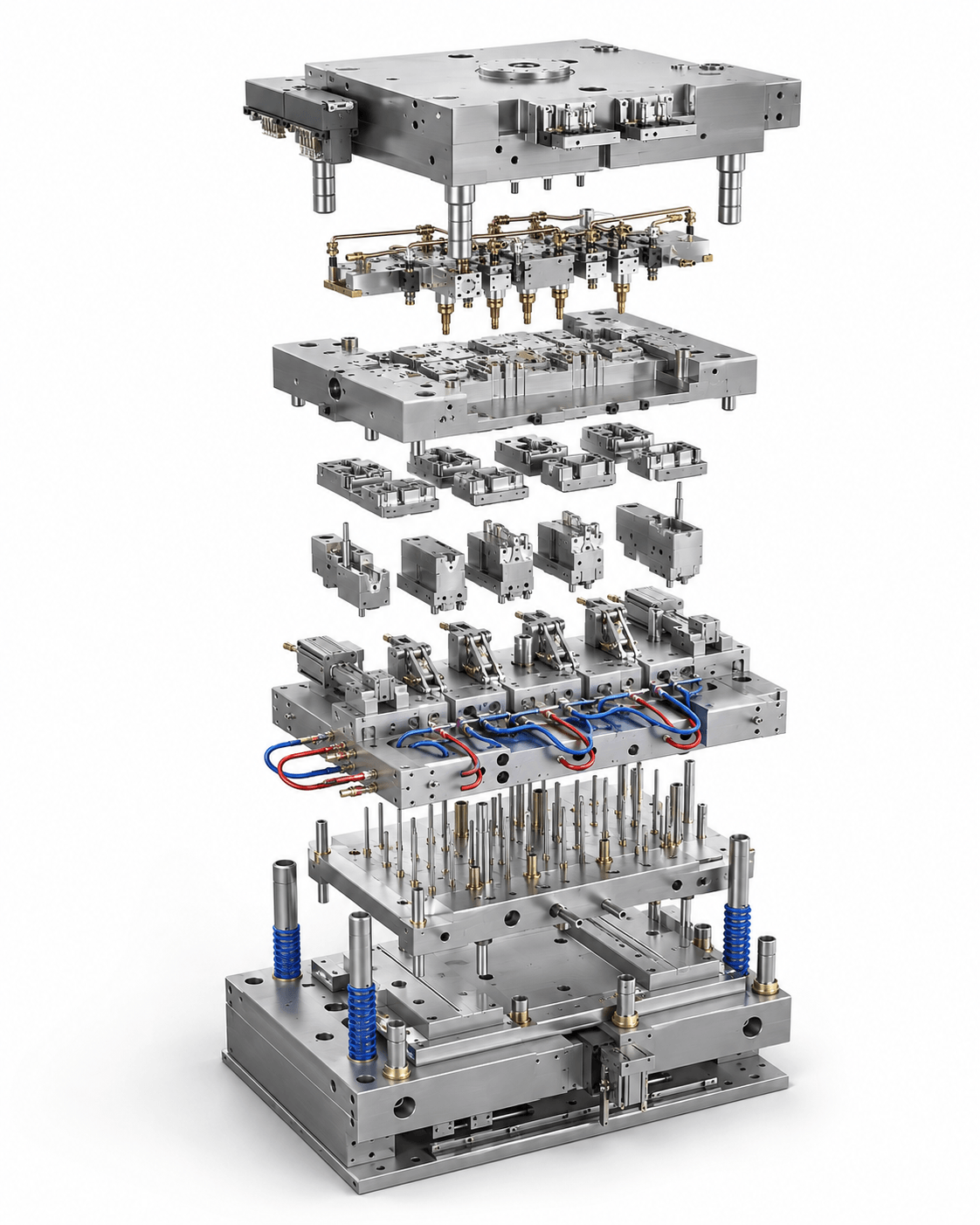

Где проекты компонентов пресс-формы обычно ломаются
Перед отправкой деталь прецизионной пресс-формы может пройти несколько технологических этапов. Каждая передача требует четкой информации.
Обзор чертежей
Общий риск: критические размеры, опорные точки или посадочные поверхности неправильно поняты.
Проверьте заранее: 2D-чертеж, 3D-файл, обозначения допусков, версию чертежа и функциональные области.
обработка с ЧПУ
Общий риск: припуск на обработку может не соответствовать последующим требованиям электроэрозионной обработки, шлифования или подгонки.
Проверьте заранее: материал, маршрут обработки, припуск на черновую обработку и критические размеры.
электроэрозионная обработка
Распространенный риск: острые углы, глубокие ребра, щели или мелкие детали обнаруживаются слишком поздно.
Проверьте заранее: области электроэрозионной обработки, мелкие детали, запорные детали и внутренние углы.
Термическая обработка
Общий риск: риск твердости или деформации не учитывается перед отделкой.
Проверьте заранее: марку стали, требования к твердости и план окончательной обработки.
Шлифование
Распространенный риск: посадочные поверхности могут не соответствовать существующему соотношению формы.
Проверьте заранее: опорные точки, плоскостность, контактные поверхности и взаимосвязь сборки.
Полировка
Общий риск: Функциональные поверхности можно полировать без четкого приоритета.
Заблаговременно проверьте: видимые поверхности, зоны разблокировки, зоны уплотнения и запорные поверхности.
Инспекция ШМ
Распространенный риск: в отчете о проверке могут быть упущены наиболее важные параметры.
Проверьте заранее: объем отчета CMM, размеры CTQ и точки измерения.
Доставка
Общий риск: требования к упаковке, маркировке или отгрузке подтверждаются слишком поздно.
Проверьте заранее: способ упаковки, график доставки и требования к отправке.
Информация о запросе предложений должна быть подготовлена покупателями
Хороший запрос предложений не должен быть сложным. Но поставщику необходимо предоставить достаточно информации, чтобы правильно проверить деталь перед выставлением предложения.
2D-чертеж
Показывает размеры, допуски, ссылки на исходные данные и функциональные области.
Помогает уменьшить: неоднократное подтверждение допуска.
3D-файл САПР
Помогает оценить геометрию, посадочные поверхности, подрезы, области электроэрозионной обработки и возможность обработки.
Помогает уменьшить: предположения о структуре перед обработкой.
Материал и твердость
Влияет на маршрут механической обработки, термообработку, шлифовку, полировку и износостойкость.
Помогает уменьшить: конфликты процессов после подтверждения материала.
Критические размеры
Определяет области CTQ, зоны установки, запорные поверхности и размеры, связанные с уплотнением.
Помогает уменьшить: нечеткие приоритеты обработки и контроля.
Поверхностная обработка
Очищает полировку, текстуру, видимые поверхности, зоны отделения и уплотняющие поверхности.
Помогает уменьшить: поздние изменения отделки.
Требование к проверке
Определяет отчет о размерах, проверку КИМ и объем измерений.
Помогает уменьшить: неясную ответственность за качество.
Старая вставка или соответствующий образец
Помогает проверить соответствие сборки, взаимосвязь замены и состояние существующей пресс-формы.
Помогает уменьшить: неопределенность установки.
Целевое ожидание доставки
Помогает проверить, соответствует ли запрошенное расписание маршруту процесса.
Помогает уменьшить: нереалистичные предположения о доставке.
Почему о сменных вставках требуется дополнительная информация
Для сменных вставок требуется нечто большее, чем просто чертеж. Они должны соответствовать существующему состоянию формы, а не только оригинальному дизайну.
Во многих проектах по ремонту или техническому обслуживанию старая вставка уже изношена, зона запирания могла измениться, или на дефект также могут повлиять близлежащие компоненты пресс-формы. Если поставщик видит только новый чертеж, реальная проблема может быть упущена.
Номер полости
Показывает, где появляется дефект в многоместной пресс-форме.
Старое состояние пластины
Показывает износ, повреждения, изменения полировки или следы установки.
Фотографии дефектов
Помогает обнаружить вспышки, залипания, следы перетаскивания, короткие снимки или проблемы с герметизацией.
Соответствующая площадь пресс-формы
Показывает, как вставка сочетается с соседними компонентами пресс-формы.
Запорная поверхность
Показывает, где точность подгонки может повлиять на качество заусенцев или деталей.
Протокол проверки
Помогает определить, какие размеры следует проверить перед отправкой.
Распространенные проблемы с запросом цен и лучшее направление запроса цен
В приведенных ниже примерах показано, как небольшой объем недостающей информации может изменить анализ предложения и производственный план.
Полость Вставка
Неполный запрос предложения: процитируйте этот вкладыш.
Возможный риск: Могут быть неясны посадочные поверхности, запорные зоны и объем полировки.
Лучшее направление запроса цен: отправьте 2D-чертеж, файл STEP, материал, твердость, критические поверхности и потребности в проверке.
Сердечник Штифт
Неполный запрос предложения: нам нужен стержень, подобный этому образцу.
Возможный риск: Можно предположить допуск на диаметр, округлость, качество поверхности и материал.
Лучшее направление запроса цен: отправьте чертеж, материал, допуск, требования к поверхности, старый образец и объем проверки.
Резьба Замена сердечника
Неполный запрос предложения: Пожалуйста, изготовьте эту деталь пресс-формы с резьбой.
Возможный риск: профиль резьбы, площадь установки и износостойкость могут быть неясны.
Лучшее направление запроса цен: отправьте 3D-файл, детали резьбы, материал, термообработку и информацию о соответствующих компонентах.
Вставка
Неполный запрос предложения: у нас есть flash. Пожалуйста, укажите новую вставку.
Возможный риск: проблема может быть связана с износом вставки, несоответствием затвора, вентиляцией или существующим состоянием пресс-формы.
Лучшее направление запроса цен: отправьте номер полости, старую вставку, фотографии дефектов, чертеж пресс-формы, материал и места установки.
Прецизионный компонент пресс-формы
Неполный запрос предложения: Пожалуйста, укажите эту деталь пресс-формы.
Возможный риск: Маршрут обработки, термообработка, шлифование и объем контроля могут быть приняты неправильно.
Лучшее направление запроса цен: отправьте 2D-чертеж, файл STEP, материал, твердость, допуск, качество поверхности и требования к проверке.
Как SENLAN рассматривает запрос предложения по компоненту пресс-формы
SENLAN проверяет каждое предложение по каждому индивидуальному компоненту пресс-формы, начиная с чертежа, материала, механической обработки, установки и проверки, прежде чем предлагать предложение. Цель состоит в том, чтобы уменьшить предположения до начала производства.
В ходе рассмотрения запроса на предложение мы обычно проверяем:
- версия чертежа и согласованность 3D-файла;
- марка материала и требования к твердости;
- критические размеры и обозначения допусков;
- посадочные поверхности и взаимосвязь сборки;
- запорные зоны и поверхности скольжения;
- Детали электроэрозионной обработки и требования к шлифовке;
- обработка поверхности и объем полировки;
- Объем проверки ШМ;
- осуществимость доставки в зависимости от сложности детали и маршрута процесса.
Окончательный контрольный список запроса предложений
Прежде чем отправлять запрос на заказ компонента пресс-формы, подготовьте как можно больше следующей информации.
- Последний 2D-чертеж
- 3D-файл в формате STEP, STP, X_T или IGES.
- Марка материала и требования к твердости.
- Критические размеры и ссылки на исходные данные.
- Требования
- к шероховатости поверхности или полировке. Электроэрозионная обработка
- или
- зоны шлифования. Номер
- полости
- для запасных частей.
- Старая пластина или соответствующий образец, если имеется
Отправьте запрос на предложение компонентов пресс-формы на рассмотрение
Отправьте нам свой 2D-чертеж, 3D-файл, требования к материалу и объем проверки. Мы можем просмотреть маршрут обработки, критические размеры и точки контроля КИМ перед составлением предложения.
Часто задаваемые вопросы о запросах предложений по компонентам пресс-формы
.
Возможно первоначальное обсуждение, но для получения надежного предложения обычно требуются чертежи, 3D-файлы, материал, количество, критические размеры и требования к проверке.
Какой формат файла лучше всего подходит для расценок на компоненты пресс-формы?
STEP, STP, X_T и IGES обычно используются для 3D-обзора. Также важен 2D-чертеж с допусками.
Почему сменным пластинам нужны номера гнезд?
Номер полости помогает определить точное положение пресс-формы, состояние износа и местонахождение дефекта.
Могут ли быть предоставлены отчеты об инспекциях ШМ?
Отчеты о КИМ или размерах могут быть предоставлены в соответствии с согласованными требованиями проверки.
Гарантирует ли полный запрос цен более быструю доставку?
Нет. Полный запрос предложения снижает коммуникационный риск, но доставка по-прежнему зависит от сложности детали, материала, маршрута процесса, объема проверки и графика производства.
