Сердечник и полость для литья под давлением

Конструкция и обработка сердечника и полости определяют жизнеспособность любой детали, отлитой под давлением. Они четко определяют первоначальные затраты на оснастку и одновременно формируют конечную экономику единицы продукции в течение всего производственного цикла. Оценка конструкции пресс-формы выходит далеко за рамки простого анализа базовой геометрии детали. Команды по закупкам и инженерам должны тщательно проанализировать, как производители подходят к критическим линиям разъема, углам уклона и инструментам для внутренних функций. Строгое предварительное планирование минимизирует время цикла и активно предотвращает дорогостоящие дефекты во время массового производства. В этом руководстве подробно рассматриваются сложные инженерные реалии проектирования активной зоны и полостей. Вы откроете для себя конкретные варианты использования основных компонентов пресс-формы, таких как стержень. Мы также опишем строгие критерии оценки, необходимые для выбора высоконадежного партнера по литью под давлением для вашего следующего производственного проекта.

Ключевые выводы

• Полость (сторона А) определяет косметический внешний вид и требует полировки, тогда как сердцевина (сторона В) образует внутреннюю структуру и содержит механизмы выброса.

• Интеграция стержневого штифта является экономически эффективной стратегией формования точных внутренних отверстий и пустот, но требует строгого контроля допусков для предотвращения отклонения во время впрыска.

• Для оценки партнера по инструментам необходимо оценить его возможности в области проектирования для технологичности (DFM), в частности, как они управляют углами уклона, степенью усадки и размещением линий разъема.

• Выбор инструментального материала (например, алюминий для прототипирования или закаленная сталь для производства) напрямую влияет на масштабируемость, срок службы пресс-формы и первоначальные капитальные затраты.

Влияние компоновки керна и полости на бизнес

Каждое решение, принятое на этапе компоновки пресс-формы, влечет за собой серьезные финансовые последствия. Пространственное расположение напрямую влияет на физический размер необходимой формы. Разросшаяся и неэффективная планировка требует массивного стального блока. Станкам с ЧПУ требуется значительно больше часов для фрезерования больших стальных блоков. Это напрямую увеличивает ваши первоначальные капиталовложения. И наоборот, компактная и оптимизированная компоновка уменьшает размер основания пресс-формы. Это сокращает время обработки и ускоряет общий график оснастки.

Оптимизация времени цикла во многом зависит от управления температурным режимом. Взаимосвязь между ядром, полостью и внутренними каналами охлаждения определяет скорость затвердевания детали. Конформные каналы охлаждения плотно охватывают полость сложной формы. Они отводят тепло быстро и равномерно. Более быстрое охлаждение значительно сокращает время цикла. Когда детали охлаждаются быстрее, ваша почасовая производительность увеличивается. Высокая доходность позволяет быстро распределить первоначальные инвестиции в инструмент на большее количество единиц.

Дизайнерам приходится постоянно искать косметические и структурные компромиссы. Потребители непосредственно взаимодействуют с внутренней стороной продукта. Мы называем это стороной А. Он остается неподвижным во время цикла формования. Эта стационарная природа позволяет получить первозданную поверхность. Между тем, на стороне ядра расположены движущиеся механизмы выброса. Выталкиватели неизбежно оставляют на пластиковой поверхности слабые следы. Инженеры намеренно совмещают косметический внешний вид продукта со стороной внутренней полости. Они приписывают ядру скрытые структурные особенности. Эта стратегия предотвращает появление некрасивых следов выброса на поверхностях, обращенных к потребителю.

Лучшие практики базовой оптимизации

• Поддерживайте постоянную толщину внутренних стенок, чтобы предотвратить дифференциальную усадку.

• Прежде чем окончательно определиться с компоновкой активной зоны, наметьте маршруты каналов охлаждения.

• Точки выброса располагайте строго на некосметических поверхностях салона.

Сердечник или полость: реалии обработки и финансовые последствия

Понимание особенностей обработки обеих частей необходимо для эффективного планирования проекта. Полость формирует внешнюю геометрию. Поскольку от этого зависит эстетическое качество конечной детали, требуется тщательная обработка поверхности. Механики часами наносят определенные текстуры, полируют сталь или используют электроэрозионную обработку (EDM) для получения мелких деталей. Глянцевая зеркальная отделка требует кропотливого ручного труда. Эта подготовка поверхности занимает большую часть бюджета инструмента.

Ядро формирует внутреннюю геометрию. Он создает внутренние ребра, выступы и защелки, необходимые для структурной целостности. В ядре также находятся сложные движущиеся компоненты, такие как подъемники и ползунки. Выравнивание здесь невероятно важно. Машинисты должны обеспечить идеальное совмещение стержня с полостью. Даже небольшие перекосы приводят к неравномерной толщине стенок. Неровные стенки приводят к серьезному короблению на этапе охлаждения.

Парадигма линии разъема представляет собой физическое пересечение ядра и полости. Эта граница определяет риск вспышки. Вспышка возникает, когда расплавленный пластик выходит через крошечные зазоры между половинками формы. Предотвращение вспышки требует точности обработки на микронном уровне. Если линия разъема спроектирована плохо, вам придется столкнуться с серьезными требованиями к постобработке. Операторы должны вручную обрезать каждую деталь. Этот ручной труд разрушает экономику производства.

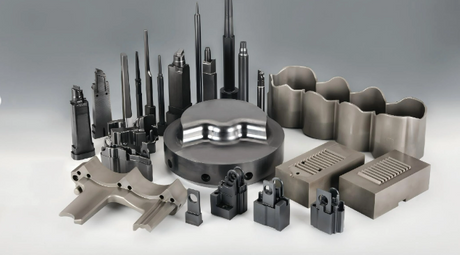

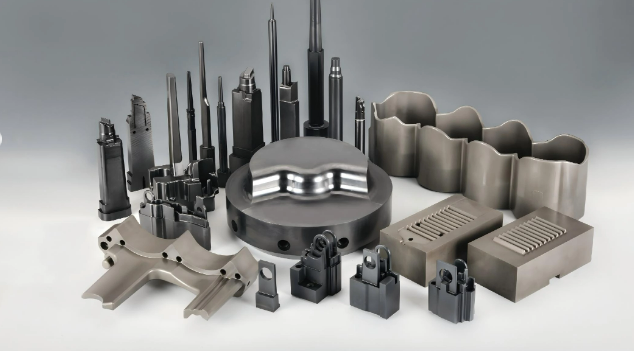

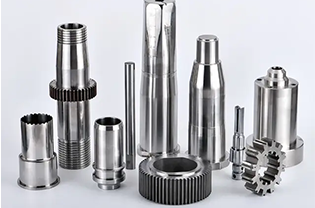

Внутренние особенности инженерного комплекса: роль стержня

В конструкции современных изделий часто требуются точные сквозные, глухие отверстия или сложные внутренние пустоты. Обработка этих элементов непосредственно в цельном стальном блоке крайне неэффективна. Вместо этого производители инструментов используют специализированные взаимозаменяемые стальные компоненты. Встраивая стержневой штифт в стержневую часть формы, вы безупречно создаете эти внутренние элементы. Они устраняют необходимость в сложных и дорогостоящих побочных действиях.

Соотношение затрат и результатов здесь очень благоприятное. Попытка выполнить глубокие подрезы непосредственно в стержне требует слишком много времени на станке ЧПУ. Использование гидравлических ползунков усложняет механическую работу и усложняет обслуживание. Простая булавка позволяет добиться того же геометрического результата для объектов, параллельных линии рисования. Это радикально снижает общую сложность пресс-формы. Снижение сложности напрямую приводит к сокращению времени обработки инструментов.

Выбор материала определяет долговечность компонентов. Эти штифты выдерживают огромные нагрузки во время производства. Они сталкиваются с повторяющимися термическими циклами и сильным давлением впрыскивания расплавленного полимера. Следовательно, производители инструментов изготавливают их из инструментальной стали высокой твердости. Стандартный выбор включает сталь H13 или закаленную нержавеющую сталь. Эти прочные материалы выдерживают агрессивный термический удар, не растрескиваясь. Они поддерживают жесткие допуски на размеры на протяжении тысяч производственных циклов.

Модульная конструкция предлагает невероятные преимущества в обслуживании. Износ оснастки является неизбежной реальностью при крупносерийном производстве. Если интегрированная основная деталь сломалась, вам придется вытащить всю форму и повторно обработать блок. Это приводит к неделям дорогостоящего простоя. И наоборот, модульные конструкции допускают быструю замену. Если штифт изнашивается или ломается, специалисты по техническому обслуживанию просто заменяют его в цеху. Производство возобновляется через несколько часов, а не недель.

Критерии оценки оснастки и масштабируемости пресс-форм

Выбор правильного инструментального материала определяет вашу масштабируемость. Инженеры обычно выбирают алюминий для проверки в небольших объемах. Алюминиевые эквиваленты быстро обрабатываются на станках с ЧПУ. Они предлагают более низкие первоначальные затраты и гораздо более короткие сроки выполнения заказов. Однако алюминий мягкий. Он по-прежнему очень чувствителен к более быстрому износу. Абразивные полимеры быстро разрушают алюминиевые детали.

Закаленная сталь представляет собой золотой стандарт для массового производства. Инструментальные стали, такие как H13 или S7, требуют большого первоначального капитала. Их обработка и полировка занимают больше времени. Тем не менее, они гарантируют абсолютную стабильность размеров на протяжении миллионов циклов. Если вы планируете долгосрочную масштабируемость, закаленная сталь обеспечивает самую низкую норму амортизации на деталь. Он выдерживает среду впрыска под высоким давлением, не поддаваясь.

Точность напрямую влияет на качество детали. Вы должны внимательно оценить возможности ЧПУ и электроэрозионной обработки поставщика. Высокопроизводительные электроэрозионные станки выжигают точные детали в стали с точностью до микрона. Эта исключительная точность обеспечивает идеальное сопряжение сердцевины и полости. Идеальный помощник блокирует расплавленный пластик и полностью предотвращает вспышку. Допуски должны оставаться невероятно жесткими по всей линии разъема.

Проверка угла уклона служит обязательной контрольной точкой DFM. Вертикальные стенки создают трение во время фазы выброса. Без угла уклона пластиковая деталь образует вакуумное уплотнение относительно стали. Выталкивающие штифты проколют деталь, пытающуюся ее вытолкнуть. Процесс DFM должен включать достаточную тягу как на стенках активной зоны, так и на стенках полости. Инженеры обычно применяют уклон от 1° до 3°. Эта небольшая конусность гарантирует чистый выброс детали без напряжений и без задиров на поверхности.

Риски реализации: усадка, прогиб и дефекты

Использование оснастки несет в себе присущие механические риски. Отклонение стержня представляет собой серьезную угрозу точности детали. Расплавленный пластик попадает в полость под экстремальным давлением. Она течет, как быстрая река. Длинные, тонкие булавки сталкиваются с огромными силами. Плохо поддерживаемый стержень сгибается под таким давлением. Этот изгиб приводит к смещению центров отверстий или полной поломке инструментов внутри пресса. Инженеры решают эту проблему, придерживаясь строгих соотношений длины и диаметра (L/D). В них также используются ступенчатые штифты или специальные полости для надежной фиксации наконечника.

Неправильный расчет термоусадки нарушает точность размеров. Все полимеры сжимаются при охлаждении внутри формы. Полукристаллические пластики дают усадку значительно больше, чем аморфные пластики. Пластик буквально плотно сжимает внутреннюю сторону по мере уменьшения его объема. Если инженерам не удастся точно рассчитать степень усадки конкретного полимера, детали будут агрессивно связываться с сердцевиной. Они полностью провалят тесты по обеспечению качества. Производителям инструментов приходится масштабировать полость формы больше, чем конечную деталь, чтобы компенсировать эту неизбежную усадку.

Стресс выброса сильно влияет на сторону B. Чтобы оттолкнуть горячую, слегка мягкую пластиковую деталь от стального сердечника, требуется значительная механическая сила. Если выталкивающие штифты расположены неудачно, они концентрируют нагрузку на небольших участках. Это приводит к заметной деформации детали или видимому побелению под напряжением. Этот риск можно снизить, используя выталкиватели большего размера. Альтернативно, использование специальных съемных пластин равномерно распределяет силу выталкивания по всему периметру детали. Это гарантирует, что деталь сохранит свою структурную целостность при падении с пресса.

Включение вашего партнера в литье под давлением

Переход от цифрового файла САПР к физической стальной форме требует огромного доверия. Оценка потенциальных партнеров-производителей требует структурированного подхода. Вы должны выйти за рамки базовых возможностей и изучить их инженерную методологию.

1. Прозрачность спроса DFM: надежный партнер всегда предоставляет предварительный отчет DFM. В этом документе должны быть подробно описаны предлагаемые линии разъема, расположение ворот и анализ проекта. Прежде чем разрезать сталь, на нем должно быть показано точное расположение штифта сердечника. Эта прозрачность предотвращает дорогостоящие изменения дизайна в дальнейшем.

2. Оцените возможности собственного инструмента: определите, обрабатывает ли производитель сердцевину и полость непосредственно на предприятии. Аутсорсинговые инструменты приводят к задержкам в общении. Собственные инструменты обычно позволяют гораздо быстрее устранять неполадки. Это также ужесточает циклы контроля качества между операторами ЧПУ и специалистами по литью.

3. Проверка поддержки на протяжении всего жизненного цикла. Техническое обслуживание пресс-форм не подлежит обсуждению для долгосрочного успеха. Ищите поставщиков, которые предлагают программы непрерывного обслуживания пресс-форм. Они должны гарантировать определенное количество выстрелов в зависимости от класса стали. Кроме того, убедитесь, что у них есть четкие, письменные правила относительно владения инструментами и их передачи.

4. Оцените протоколы обеспечения качества: спросите, как они проверяют точность размеров. Лучшие партнеры используют координатно-измерительные машины (КИМ) для проверки стальной формы и пластиковых деталей первого изделия.

Выбор партнера исключительно на основе предварительных цен на инструменты часто приводит к плохим долгосрочным экономическим последствиям. Полностью сосредоточьтесь на их инженерной строгости и стратегиях предотвращения дефектов.

Заключение

Точное проектирование сердцевины и полости остается определяющим фактором успеха литья под давлением. Правильное пространственное проектирование определяет качество конечной детали, исключает блики и оптимизирует циклы охлаждения. Стратегическое использование внутренних компонентов позволяет снизить общую сложность пресс-формы и снизить затраты на оснастку. Заблаговременное устранение углов уклона и усадки предотвращает серьезные дефекты на производственной линии.

Для успешного перехода от разработки прототипа к массовому производству в больших объемах требуется партнер-производитель, который полностью полагается на научно обоснованную практику DFM. Прозрачные методологии оснастки гарантируют, что ваши капитальные вложения позволят получить долговечную и высокоэффективную форму.

Сделайте следующий шаг в проверке дизайна вашего продукта. Загрузите свой файл САПР сегодня для комплексного анализа DFM. Вы получите подробные рекомендации по компоновке сердцевины и полости, а также точные расценки на инструменты.

Часто задаваемые вопросы

Вопрос: В чем разница между стержнем и полостью при литье под давлением?

A: Полость — это вогнутая неподвижная половина формы, которая формирует внешнюю часть детали. Сердцевина — это выпуклая подвижная половина, которая формирует внутреннюю часть и выталкивает деталь из формы.

Вопрос: Когда при проектировании пресс-формы следует использовать стержневой штифт?

A: Центральный штифт следует использовать, когда для детали требуются точные внутренние отверстия, каналы или пустоты, параллельные линии вытяжки. Это экономичная альтернатива сложным механизмам пресс-форм.

Вопрос: Как длина штифта влияет на качество детали?

Ответ: Чрезмерно длинные штифты подвержены отклонению под давлением расплавленного пластика, что может привести к смещению от центра отверстий или поломке инструмента. Инженеры должны придерживаться строгих соотношений длины и диаметра для обеспечения стабильности.

Вопрос: Как производители предотвращают загар между сердечником и полостью?

Ответ: Заусенец предотвращается за счет использования высокоточной обработки с ЧПУ и электроэрозионной обработки, обеспечивающей смыкание сопрягаемых поверхностей (линии разъема) сердечника и полости с почти нулевым допуском, а также правильно откалиброванное усилие зажима во время впрыска.
