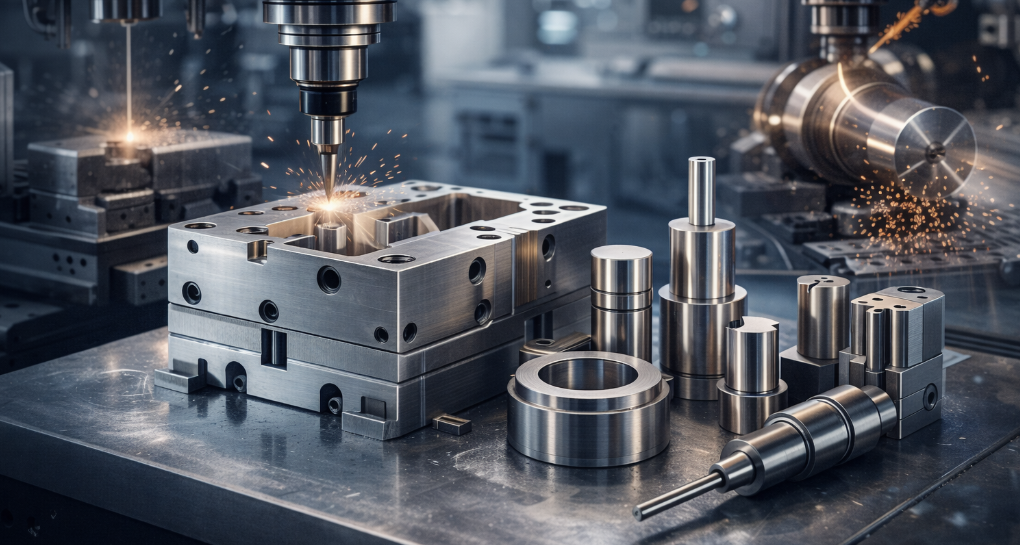

Обработка деталей с ЧПУ для компонентов пресс-форм: допуски, ограничения и лучшие варианты использования

Детали, обрабатываемые на станках с ЧПУ, имеют решающее значение при производстве компонентов пресс-форм, поскольку они напрямую влияют на посадку, герметизацию, стабильность запирания, согласованность между полостей и точность замены в долгосрочной перспективе.

Для покупателей компонентов пресс-форм настоящий вопрос заключается не в том, является ли фрезерование на станке с ЧПУ в целом точным. Более полезный вопрос заключается в том, является ли фрезерование с ЧПУ подходящим процессом для данного элемента, материала и производственного риска, связанного с деталью.

Это различие важно, потому что деталь может хорошо измеряться на бумаге и все равно выходить из строя там, где это важнее всего: посадка резьбы, характеристики уплотнения, условия закрытия, совпадение полостей или повторяемость замены. На практике фрезерование с ЧПУ является одним из наиболее эффективных процессов для многих задач точного производства, но только тогда, когда оно правильно согласовано с геометрией и особенностями CTQ, которые имеют значение в пресс-форме.

ТЛ;ДР

• Фрезерование с ЧПУ очень эффективно для многих прецизионных компонентов пресс-форм, особенно для открытой геометрии, базовых поверхностей и повторяемых внешних форм.
• Практический диапазон допуска для многих деталей, обрабатываемых на станках с ЧПУ, часто ориентирован на элементы уровня точности, а не на сверхточность на каждой поверхности.
• Электроэрозионная обработка часто является лучшим выбором для обработки острых внутренних углов, глубоких ребер, узких пазов и сложной внутренней геометрии.
• Шлифование становится необходимым, когда реальными требованиями являются плоскостность, округлость, параллельность или долговременная стабильность сопрягаемой поверхности.
• При работе с пресс-формами ключевым вопросом является не «Насколько жесткий допуск?», а «Какой процесс должен контролировать то или иное свойство CTQ?»

Допуск фрезерования с ЧПУ для компонентов пресс-формы

Фрезерование с ЧПУ остается одним из наиболее практичных и масштабируемых методов производства компонентов пресс-форм, поскольку оно обеспечивает надежный баланс точности, повторяемости и контроля затрат.

Эти цифры полезны в качестве ориентира для планирования, но их никогда не следует рассматривать как безусловные обещания. Фактические результаты зависят от материала, условий термообработки, вылета инструмента, крепления, контроля температуры и метода контроля.

Чтобы получить более широкое представление о категориях компонентов, для которых значения допусков имеют значение, покупатели могут начать с компонентов прецизионных пресс-форм..

Когда фрезерная обработка с ЧПУ — лучший выбор

Фрезерование с ЧПУ обычно является лучшим выбором, когда компонент пресс-формы зависит от стабильной внешней геометрии, строгого контроля исходной точки и повторяемости открытых элементов.

Типичные примеры включают в себя:

• формы Полость и стержень Вставка для черновой/чистовой обработки
• базовых поверхностей и монтажных поверхностей
• Особенности карманов и контуров
• Повторяемые внешние профили
• Многосторонняя геометрия, которая выгодна за счет меньшего количества настроек на 3- или 5-осевых станках

Это одна из причин, по которой фрезерование с ЧПУ остается прочным базовым процессом для многих применений литья под давлением и изготовления компонентов пресс-форм. Если процесс стабилен, он обеспечивает повторяемость намного лучше, чем ручные методы для критически важных стальных деталей.

Покупатели, которые хотят ознакомиться с фактической технологической базой, лежащей в основе такого рода работ, могут ознакомиться с ЧПУ, электроэрозионным и шлифовальным оборудованием SENLAN..

Когда электроэрозионная обработка должна заменить фрезерную обработку с ЧПУ

EDM — это не просто процесс резервного копирования. Во многих случаях с компонентами пресс-формы это правильный процесс.

EDM часто является лучшим выбором для:

• Острые внутренние углы
• Глубокие ребра
• Узкие пазы
• Труднодоступная геометрия внутренних деталей , становится
• нестабильным
• при обычной силе резания,

Итак, настоящий инженерный вопрос не в том, «ЧПУ или электроэрозионная обработка?», а в том, какой процесс должен контролировать эту конкретную функцию?

Когда шлифовка не подлежит обсуждению

Шлифование иногда рассматривают как необязательный этап окончательной обработки. В компонентах пресс-формы зачастую именно процесс решает, будет ли деталь работать на практике.

Шлифование становится критическим, когда деталь зависит от:

• детали из закаленной стали, где контроль детализации важнее, чем скорость съема,
• плоскостность
• ,
• округлость ,
• параллельность ,
• цилиндрическая точность,

Если особенностью является поверхность окончательной посадки, диаметр направляющей, запирающая поверхность или другая область, где состояние поверхности влияет на износ и соосность, шлифовка часто не подлежит обсуждению.

ЧПУ против электроэрозионной обработки против шлифования: выбирайте по характеристикам, а не по привычке

Это основа принятия решений, которую покупатели должны использовать при рассмотрении деталей, обрабатываемых на станках с ЧПУ для изготовления пресс-форм.

DFM и CTQ: как покупателям следует указывать важные функции

Распространенная причина неудач в прецизионных проектах заключается не в том, что у поставщика нет станка. Дело в том, что рисунок неправильно определяет самое важное.

Для компонентов пресс-формы функции CTQ часто включают в себя:

• основной
• прочности.
• Основная осторожность.
• Запорные кромки.
• Уплотняющие
• поверхности.
• Геометрия

Если они указаны слишком свободно, поставщик может изготовить деталь, которая «соответствует отпечатку», но по-прежнему плохо работает в форме.

Как сделать требования CTQ более полезными

Используйте GD&T там, где он поясняет функцию лучше, чем простой ± допуск, особенно для:

• резьбовой посадки .
• проверки
• зон запирания
• или уплотнения

Как часто проверяются CTQ

В зависимости от характеристик покупателям могут потребоваться:

• контроль
• повторного заказа посредством сохраненных базовых данных и стратегии проверки инструмент
• для термического расширения
• деформация
• инструмента

Именно здесь DFM становится ценным. Хороший поставщик должен не только спрашивать: «Какой допуск вам нужен?», но также и «Какая функция фактически контролирует работу пресс-формы?»

Что ограничивает точность в реальном производстве?

Даже высокопроизводительная установка ЧПУ не является автоматически идеальной. Общие ограничители включают в себя:

• настройка жесткости станка дисциплина
• вставки
• и
• полости, которые влияют на однородность полости
• детали, связанные с сердечником, которые влияют на резьбу или функцию уплотнения
• критические

Для компонентов пресс-формы это не академические вопросы. Именно поэтому одна вставка может иметь правильные размеры, но все же создавать засветы, плохое ощущение резьбы, смещение уплотнения или несоответствие при замене позже.

Именно поэтому покупатели должны быть осторожны с заявлениями об общих допусках, которые не объясняют лежащие в их основе условия обработки.

Контрольный список поставщиков прецизионных компонентов пресс-форм

1. Может ли поставщик объяснить допуски по типам элементов?

Хороший ответ звучит так: «Эта поверхность подходит для чистового фрезерования на станке с ЧПУ, но это ребро требует электроэрозионной обработки, а эту сопрягаемую поверхность следует отшлифовать».

2. Могут ли они определить логику проверки CTQ?

Не каждое измерение заслуживает одного и того же плана управления. Сильные поставщики могут рассказать вам, что на самом деле будет проверяться и почему.

3. Контролируют ли они повторяемость, а не только однократную точность?

Спросите, как они сохраняют стратегию исходных данных, программы обработки и логику контроля для повторных заказов.

4. Понимают ли они риски, связанные с плесенью?

Поставщик компонентов пресс-формы должен быть в состоянии обсудить закрытие, посадку резьбы, уплотнение, соответствие полостей, износ и поведение при замене, а не только общую обработку.

5. Могут ли они поддерживать более широкую цепочку процессов?

Для многих проектов реальный успех зависит от ЧПУ + электроэрозионной обработки + шлифования + термообработки + контроля, а не только от ЧПУ.

Покупатели, которые хотят оценить это более непосредственно, могут ознакомиться с техническими преимуществами SENLAN и подходом к контролю качества..

Почему это важно для прецизионных компонентов пресс-формы

Ценность фрезерования с ЧПУ не в том, что оно «лучше». Ценность в том, что его можно правильно применять к компонентам пресс-формы, от которых зависит производительность пресс-формы и срок службы инструмента.

Это включает в себя:

• поверхности посадки
• ,
• которые определяют легкость замены
• компоненты с несколькими полостями, где повторяемость важнее, чем один успешный первый образец

В высокопроизводительном оборудовании для укупоривания эти приоритеты четко проявляются в компонентах пресс-форм для крышек . В проектах, требующих валидации, они так же важны для компонентов медицинских форм..

В этом контексте фрезерование с ЧПУ — это не просто метод обработки. Это часть контролируемого маршрута для прецизионных компонентов пресс-форм.

Начните с правильных входных данных

Если вы оцениваете детали, обрабатываемые на станках с ЧПУ для компонентов пресс-форм, наиболее полезным следующим шагом будет не запрашивать сначала самую низкую цену.

Это отправить:

• 2D / 3D чертежи
• критический допуск или требования CTQ
• состояние материала и твердости
• ожидаемое количество или заказ на повторение,
• о которых необходимо беспокоиться закрытие, герметизация, посадка резьбы или консистенция полости,

Если вы хотите просмотреть образцы форматов отчетов перед запросом цен, вы также можете начать с центра загрузки..

Обычно это позволяет судить:

• достаточно ли фрезерования на станке с ЧПУ,
• где электроэрозионная обработка должна заменить его
• там, где требуется шлифование
• , и какие функции должны быть предметом реального контроля

Запросить техническую проверку
