Прецизионные съемные пластины для сбалансированного и высокоскоростного снятия крышки
Специальные вкладыши для съемных пластин для форм для крышек с большими полостями
В пресс-формах для крышек с большими полостями вкладыши съемных пластин являются не просто опорами для выброса. Это компоненты синхронизации. Постоянство высоты, точность профиля, стабильность посадки и износостойкость - все это влияет на округлость колпачка, стабильность выпуска, состояние линии разъема, производительность вентиляции и движение съемника при длительном использовании.
Компания SENLAN производит вкладыши для съемных пластин по индивидуальному заказу строго по чертежам заказчика и в реальных условиях эксплуатации пресс-формы. Это не стандартные детали из каталога. Каждый набор вставок создается с учетом конструкции крышки, расположения полостей, конструкции съемника, поведения смолы и цели цикла.
Что делает вставка съемной пластины

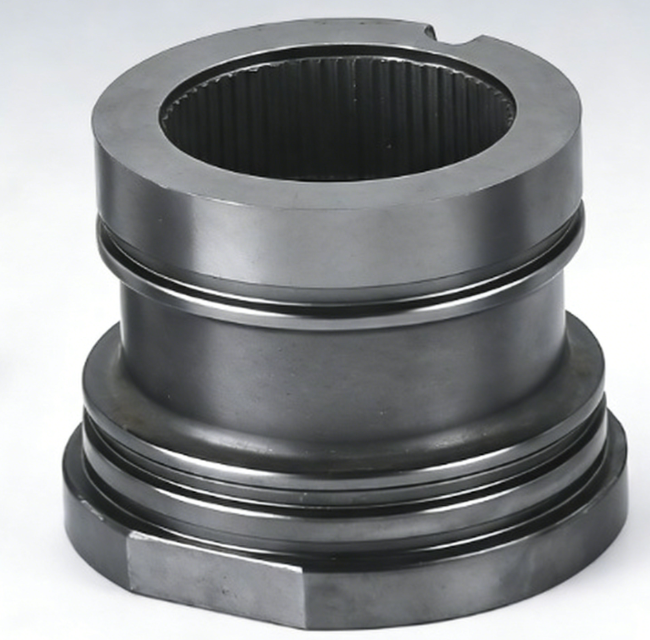

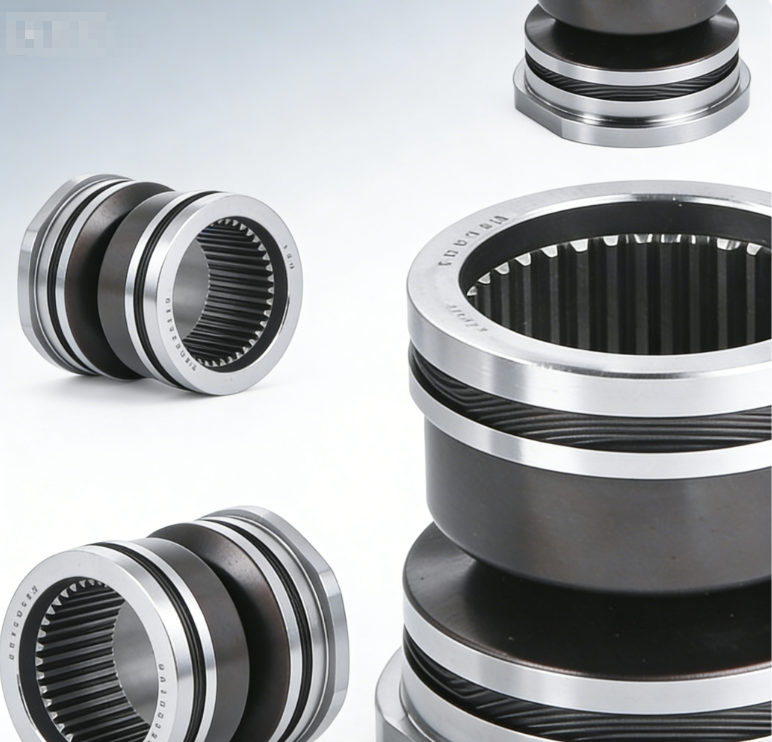

Вставка съемной пластины — это рабочий элемент, который отталкивает крышку или затвор от стержня во время извлечения из формы. В многоместных упаковочных формах это непосредственно влияет на:
- сбалансированное выбрасывание по полостям,
- синхронизированное время выпуска,
- округлость крышки и качество кромки,
- движение съемника под
- воздействием тепла во время наполнения и выпуска.
Чем больше число гнезд, тем важнее становится согласованность набора вставок. Вы также можете ознакомиться с ассортиментом наших компонентов пресс-форм и техническими преимуществами в области механической обработки и контроля..
Основные преимущества
Сбалансированный выброс для уменьшения овальности
Хорошо контролируемый набор вставок помогает более равномерно распределять усилие, снижая риск образования овальных колпачков, нестабильных кромок, а также проблем с подачей или укупоркой на выходе.
Постоянство высоты на микронном уровне
Допуск по высоте вставки можно контролировать в пределах ±0,005 мм , в зависимости от геометрии и требований контроля, что помогает обеспечить синхронизированный выпуск в многоместных формах.
Износостойкие материалы для длительных пробегов
Такие стали, как S136 ESR, H13, STAVAX ESR и SKD61, можно выбирать в зависимости от состояния износа, целевого цикла и условий эксплуатации пресс-формы.
Стабильная поддержка вентиляции
Если вентиляция интегрирована в конструкцию съемника, контроль посадки и зазора осуществляется с учетом функции вентиляции, что помогает поддерживать более чистую и надежную вентиляцию при длительных пробегах.
Распространенные проблемы и SENLAN решения
Неравномерный выброс → овальные колпачки или проблемы с обращением
Боль. Некоторые полости открываются по-разному, а края колпачков имеют овальную или нестабильную форму.
Причина: неправильная посадка по высоте, неустойчивая посадка или неравномерная посадка.
SENLAN Подход: Контролируемая логика данных во всем наборе вставок для поддержки сбалансированного, синхронизированного выпуска.
Термическое расширение → Нестабильное движение съемника
Боль: форма сначала работает хорошо, затем при повышении температуры движение съемника затягивается или дребезжит.
Причина: Материал, твердость или зазор не соответствуют реальной рабочей температуре.
SENLAN Подход: Стратегия посадки и материала рассматривается с учетом реальных условий эксплуатации, а не только размеров в холодном состоянии.
Вспышка разделительной линии после длительных пробежек
Боль: после длительного производства появляется вспышка или заусенцы.
Причина: Износ кромки со временем меняет состояние линии разъема.
SENLAN Подход: выбор стали с учетом износа и контролируемая закалка для повышения стабильности кромки при многоцикловом использовании.
Препятствие вентиляции → следы ожогов или нестабильное заполнение
Боль: появляются следы ожогов, и вентиляция со временем становится менее стабильной.
Причина: Остатки накапливаются там, где зазоры, связанные с вентиляционными отверстиями, или геометрия пластины не контролируются достаточно хорошо.
SENLAN Подход: Если вентиляция является частью конструкции съемника, мы рассматриваем вставку как часть вентиляционной системы и обрабатываем ее соответствующим образом.
Типичные пользовательские возможности
| Диапазон позиций | /производительность |
|---|---|
| Допуск по высоте | До ±0,005 мм, в зависимости от геометрии и контроля. |
| Фокус на приложениях | Формы для крышек с большой полостью, формы для крышек, крышки с откидной крышкой, формы для упаковки |
| Варианты материалов | S136 ESR, H13, STAVAX ESR, SKD61 или эквиваленты |
| Поверхностная обработка | Оптимизированы посадки и контактные поверхности; более гладкая поверхность доступна там, где требуется защита от прилипания |
| Термическая обработка | Соответствует состоянию износа, нагрузке и целевому обслуживанию. |
| Маршрут процесса | Высокоскоростное фрезерование, шлифование и чистовая обработка профиля с ЧПУ по геометрии |
| Фокус дизайна | Сбалансированный выброс, контроль овальности, стабильная вентиляция и длительная износостойкость. |
Окончательная сталь, твердость, отделка и стратегия посадки подтверждаются в зависимости от конструкции крышки, количества полостей, состояния смолы, структуры съемника и производственных требований.
Что отличает SENLAN
Согласованность на уровне набора
Одной приемлемой вставки недостаточно. Полный набор вставок должен работать вместе. Мы концентрируемся на общей логике базовых данных и согласованности уровней наборов в группе полостей.
Обработка сложных профилей
Крышки с откидной крышкой и другие конструкции укупорочных средств часто требуют сложных профилей съемников. Мы применяем стратегии обработки, выбранные для стабильного контроля профиля и повторяемости.
Стратегия износа, соответствующая производственному заданию
Для долгосрочных программ, таких как циклы 1M+ , стальная трасса, стабильность термообработки и защита кромок учитываются с самого начала.
Вентиляция, продуманная с самого начала
Если вентиляция является частью конструкции съемника, вставка должна поддерживать как движение, так и функцию вентиляции.
Дополнительную информацию о работе с несколькими полостями можно узнать, как мы стабилизируем прецизионные компоненты пресс-форм для многогнездных форм. .
Часто задаваемые вопросы
Как обеспечить сбалансированный выброс в многоместных формах?
Мы контролируем высоту пластины и базовую логику по всему набору пластин для обеспечения синхронизированного выпуска в полостях.
Какая сталь лучше всего подходит для срока службы более 1 млн циклов?
Это зависит от смолы, нагрузки, состояния износа и структуры формы. Обычно выбирают S136 ESR или H13 с контролируемой термообработкой.
Можете ли вы обрабатывать сложные профили кромок для крышек с откидной крышкой?
Да. Мы поддерживаем сложные профили, используя высокоскоростное ЧПУ и маршруты обработки с управлением профилем, соответствующие геометрии.
Можете ли вы поддержать конструкции съемников, связанных с вентиляционными отверстиями?
Да. Если вентиляция интегрирована в конструкцию съемника, мы проверяем эти области во время DFM и обрабатываем их с учетом функции вентиляции.
Можете ли вы позже поставить сменные вставки с минимальными монтажными работами?
Да. Мы следуем утвержденной эталонной логике и контролируемым данным, чтобы уменьшить усилия по установке во время замены при техническом обслуживании.
Процесс настройки
- Отправка чертежей: STP / STEP / DXF / PDF, а также количество полостей, информация о смоле и целевой срок службы, если таковой имеется.
- Проверка DFM: чувствительные к высоте области, риск профиля, особенности, связанные с вентиляционными отверстиями, а также рекомендации по материалу / термообработке.
- Прецизионная обработка: маршрут выбирается с учетом постоянства, стабильности профиля и износостойкости.
- Проверка: критические размеры проверяются по чертежу; отчет о проверке доступен при необходимости
- . Безопасная доставка: защищенная экспортная упаковка для обработки отгрузки и прибытия.
Соглашения о неразглашении доступны до подачи чертежа.
Что нам нужно для быстрого предложения
Необходимый
- 2D-чертеж или 3D-модель.
- Количество полостей.
- Информация о смоле, если имеется.
- Целевой материал или твердость.
Полезный
- Детали структуры съемника.
- Известные проблемы, такие как овальность, засвет, прилипание или следы подгорания. Ожидаемый
- срок
- службы, например, 1 миллион циклов и более.
- Требования к отчету о проверке.
Нужны специальные вставки для съемных пластин для пресс-формы для крышек с большими полостями?
Отправьте свои чертежи, схему полости, информацию о смоле и подробную информацию о конструкции стриппера. SENLAN проверит баланс выброса, чувствительные к износу участки и лучший маршрут обработки для вашей производственной цели.
