Инструментальная обработка представляет собой наиболее капиталоемкий этап любого проекта формования вставок. Плохое предварительное проектирование быстро приводит к повторяющимся операционным потерям. Вы можете столкнуться с такими проблемами, как заусенец, сильное смещение пластины или неприемлемо высокий процент брака. Пришло время переключить наше внимание с определений базовых концепций на реальные реалии реализации. Оценка конструкции инструмента требует от нас тщательного изучения структурных ограничений. Мы также должны проанализировать тепловую динамику и строгую совместимость материалов. Без этих тщательных проверок формованные компоненты рано выйдут из строя.
В этом руководстве мы описываем точные критерии, которые должны оценивать группы проектирования и закупок. Вы узнаете, как обеспечить предсказуемый и масштабируемый результат от инвестиций в инструменты. Мы изучим способы поддержания производственных циклов, соответствующих требованиям, при больших объемах производства. Понимая, как надежно удерживать детали и определять температурную усадку, вы создаете надежную производственную экосистему. Правильное планирование предотвращает дорогостоящую доработку инструмента в дальнейшем и обеспечивает эффективность вашей работы.

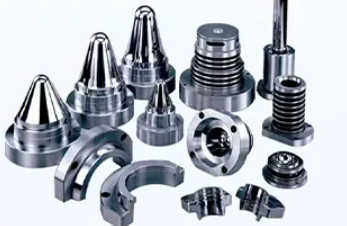

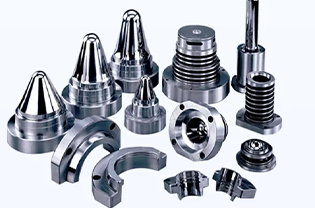

Точность вставок в полости пресс-формы напрямую влияет на время цикла, уровень дефектов и общий срок службы инструмента.
Надежная фиксация вставки (механическая, магнитная или вакуумная) является обязательной для предотвращения структурных сбоев и повреждений пресс-формы.
Проектирование для производства (DFM) должно учитывать термическую усадку, толщину стенок и углы уклона, чтобы обеспечить структурную целостность вокруг вставки.
Выбор партнера-производителя требует оценки его способности обеспечивать высокие допуски и предоставлять прозрачные, подкрепленные данными гарантии на инструменты.
Неправильная конструкция инструмента несет в себе серьезные финансовые риски, выходящие далеко за рамки первоначальных производственных затрат. Когда инженеры неправильно рассчитывают допуски, они вызывают ускоренный износ инструмента и критическое смещение пластины. Эти сбои приводят к простою оборудования и требуют дорогостоящей переделки пресс-формы. Производство полностью останавливается, когда неправильно установленная вставка повреждает стержень формы. Последующие задержки нарушают цепочки поставок и снижают ожидаемую прибыль от инвестиций.
Чтобы оценить истинную ценность инструмента, необходимо внимательно изучить матрицу стоимости и срока службы. Прототипы или мелкосерийные алюминиевые инструменты обеспечивают быстрое выполнение работ. Однако алюминий быстро разрушается при больших объемах абразивного производства. И наоборот, инструменты из закаленной стали выдерживают работу с агрессивными смолами и жесткими допусками в течение миллионов циклов. Понимание этого баланса поможет вам выбрать правильный материал для масштаба вашего проекта.
Инструментальный материал | Лучший вариант использования | Долговечность и срок службы | Устойчивость к истиранию |
|---|---|---|---|
Алюминий | Прототипы / Малый объем | Короткий (до 10 000 циклов) | Низкий |
P20 Сталь | Средний объем | Умеренный (до 500 000 циклов) | Середина |
H13 Закаленная сталь | Большой объем/Жесткие смолы | Длинный (1 миллион+ циклов) | Высокий |
Успешные инвестиции в оснастку зависят от конкретных эксплуатационных показателей, а не от самой низкой первоначальной цены. Мы определяем успех по эффективности времени цикла, повторяемому соблюдению допусков и минимизации времени простоя при обслуживании. Если инструмент работает бесперебойно и без постоянного вмешательства технического специалиста, он приносит реальную пользу. Частые остановки для чистки вспышки или исправления коротких кадров снижают рентабельность.
Снижение риска требует превентивного проектирования. Прежде чем резать металл, команды должны использовать прогнозный анализ потока. Это программное обеспечение моделирует, как расплавленный пластик заполняет полость и взаимодействует с размещенными компонентами. Тщательная обработка вставок для полостей пресс-формы на станке с ЧПУ обеспечивает идеальную посадку. Точность предотвращает просачивание смолы через вставку, что устраняет заусенцы и снижает процент брака компонентов.
Смещение вставки на этапе впрыска под высоким давлением остается серьезной технической проблемой. Расплавленный пластик попадает в полость формы с огромной скоростью и давлением. Если предварительно установленный компонент сместится хотя бы на долю миллиметра, вы рискуете выйти из строя пресс-формы. Смещенные вставки прижимаются к стальному инструменту, разрушая как деталь, так и дорогостоящую полость. Для решения этой проблемы необходимы инженерные решения по фиксации.
Оценка механизмов фиксации во многом зависит от геометрии и материала детали, которую вы хотите отформовать. Инженеры должны подобрать метод крепления в соответствии с конкретными физическими свойствами вставки.
Механический зажим. Этот метод лучше всего подходит для стандартных геометрий, где физические штифты или ползуны удерживают компонент. Необходимо тщательно оценить силу зажима. Слишком сильное давление может привести к раздавливанию деликатных или тонкостенных вставок еще до того, как пластик войдет в них.
Магнитная фиксация: Магнитные фиксаторы идеально подходят для вставок из черных металлов. Они устраняют необходимость в сложных движущихся частях инструмента. Однако вы должны оценить ограничения, связанные с температурным ухудшением. Магниты теряют свою силу притяжения по мере повышения температуры инструмента во время непрерывного производства.
Вакуумная вытяжка. Хрупкие или немагнитные компоненты часто требуют вакуумной фиксации. Инструмент создает вакуум через крошечные каналы, чтобы плотно прижать деталь к стенке полости. Вы должны оценить дополнительную сложность вакуумных систем инструментов, поскольку они требуют тщательного обслуживания во избежание засорения.
При проектировании необходимо учитывать естественные изменения, встречающиеся в предварительно изготовленных компонентах. Вставки, штампованные или обработанные сторонними поставщиками, поставляются с собственными размерными допусками. Вам следует потребовать от поставщиков прозрачную документацию о допусках относительно зазора при размещении пластины. Если карман во вставках полости пресс-формы слишком плотный, робот не сможет загрузить деталь. Если он слишком свободен, давление впрыска смоет вставку.
Требования к проектированию для производства (DFM) напрямую связаны с долговечностью деталей и предотвращением отказов. Когда инженеры следуют строгим правилам DFM, они устраняют недостатки конечного отлитого продукта. Мы внимательно изучаем, как введенный полимер связывается и затвердевает вокруг жесткого внутреннего компонента. Расположение каждого радиуса, стены и литника меняет физический результат детали.
Управление усадкой и внутренним напряжением требует глубоких знаний в области материаловедения. Металлические вставки и полимерные смолы обладают совершенно разными коэффициентами теплового расширения (КТР). По мере остывания пластик значительно сжимается, в то время как металл остается относительно статичным. Это несоответствие КТР создает сильное кольцевое напряжение вокруг круглых вставок, часто приводящее к немедленному или отсроченному растрескиванию. Конструкция инструмента определяет скорость охлаждения. Правильное размещение конформных каналов охлаждения обеспечивает равномерный перепад температур, что снимает внутренние напряжения и предотвращает выход детали из строя.
Вы должны установить базовые правила минимальной толщины пластика вокруг любого внутреннего компонента. Если пластиковая стенка слишком тонкая, линии сварки на стыке фронтов потока не будут иметь структурной прочности. И наоборот, слишком толстые стенки вызывают дифференциальное охлаждение. Это приводит к образованию раковин на поверхности и внутренних пустот.
Поддерживайте минимальную толщину пластиковой стенки, равную одной шестой диаметра вставки.
Обеспечьте равномерную толщину стенок по всей окружности, чтобы сбалансировать силы усадки.
Используйте большие радиусы у основания монтажных приливов, чтобы исключить острые концентраторы напряжений.
Правильные углы уклона и стратегия выброса обеспечивают плавное извлечение детали. Когда цикл заканчивается, машина должна вытолкнуть готовую сборку из инструмента. Недостаточные углы уклона создают сильное сопротивление. Это сопротивление усиливает связь между пластиком и металлическим компонентом. Обозначьте необходимость угла уклона минимум 1–2 градуса на всех вертикальных стенах. Осторожно размещайте выталкивающие штифты, чтобы они прижимались к твердым участкам конструкции, а не к хрупким пластиковым деталям. Это гарантирует плавный выброс без ущерба для прочности компонентов.
Масштабируемость в секторах с высокими требованиями к нормативным требованиям требует исключительной строгости. Производство медицинского оборудования (ISO 13485), автомобильных компонентов и деталей аэрокосмической отрасли не допускает ошибок. Эти отрасли требуют полностью документированных, повторяемых процессов. Инструмент, разработанный для потребительского гаджета, не выдержит трудностей проверки аэрокосмического проекта. Вы должны спроектировать инструмент, обеспечивающий точное объемное заполнение и строгую стабильность размеров на протяжении всего жизненного цикла.
Совместимость материалов создает еще один уровень сложности. Высокотемпературные и агрессивные конструкционные смолы, такие как PEEK, Ultem или стеклонаполненные нейлоны, быстро разрушают стандартную инструментальную сталь. Вы должны оценить необходимость использования специализированных покрытий пресс-форм для борьбы с этим износом. Покрытия из никеля-ПТФЭ или нитрида титана уменьшают трение и защищают полость. Кроме того, коррозионностойкая нержавеющая сталь часто требуется при обработке огнестойких полимеров, которые выделяют едкие газы во время впрыска.
Подчеркните абсолютную необходимость строгих протоколов IQ/OQ/PQ на этапе испытаний инструмента.
Квалификация установки (IQ): проверяет соответствие настройки пресс-формы точным техническим спецификациям.
Эксплуатационная квалификация (OQ): проверяет окно обработки, чтобы найти верхний и нижний пределы температуры и давления.
Квалификация производительности (PQ): подтверждает, что инструмент стабильно производит соответствующие детали со стандартной скоростью производства.
Прежде чем утвердить производство, команды должны провести строгую проверку доверия и доказательств. Никогда не принимайте устные гарантии точности от поставщика. Посоветуйте своим командам по закупкам и инженерам требовать документированные исторические данные о допусках. Анализ отчетов о проверке первого изделия (FAI) и индексов возможностей (Cpk) доказывает, что вставки для пресс-форм правильно работают при реальных давлениях. Доказательства, подкрепленные данными, — единственный показатель, который имеет значение в отраслях, требующих соблюдения требований.
Выбор правильного производственного партнера определяет долгосрочный успех вашего производства. «Красные флажки» поставщиков часто появляются на ранних этапах процесса ценообразования. Предупредите свои команды о том, что партнеры пропускают прогнозный анализ текучести пресс-формы, чтобы сэкономить время. Если они полагаются исключительно на догадки, а не на программное моделирование, им, скорее всего, придется столкнуться с чрезмерной доработкой позже. Еще одним тревожным сигналом является отсутствие собственного обслуживания инструментов. Продавцы, которые отправляют сломанные инструменты в ремонт, вызывают массовые задержки в цепочке поставок. Наконец, отклоняйте партнеров, которые предлагают общие отзывы DFM вместо индивидуальных технических обзоров по конкретным деталям.
Прежде чем подписывать какие-либо контракты, вам следует потребовать строгий набор возможностей. Оцените инфраструктуру их предприятий и их подход к прозрачной деловой практике.
Собственная прецизионная обработка: они должны обладать передовыми возможностями ЧПУ и электроэрозионной обработки проволоки специально для обработки полостей сложной геометрии. Опора на субподрядчиков в отношении критически важных компонентов инструмента приводит к неприемлемым рискам.
Прозрачная разбивка затрат: требуйте детализированные расценки. Они должны четко различать затраты на основную инструментальную базу, специальные гнезда, конкретные механизмы фиксации и текущее профилактическое обслуживание.
Проверенное управление жизненным циклом: установите четкие условия владения инструментом. Получите письменные обязательства по гарантированному количеству выстрелов и обязательным графикам профилактического обслуживания.
Мы рекомендуем начать процесс оценки с малого. Сначала запросите комплексную проверку DFM пилотной модели САПР. Это проверка инженерной строгости и стиля общения поставщика, прежде чем вы заключите крупный контракт на оснастку. Опытный партнер вернет вам файл САПР с подробными пометками, структурными предложениями и четким планом управления допусками пластин.
Успешное формование вставками полностью зависит от тщательной разработки инструмента. Конструкция, точность и фиксация компонентов внутренней полости определяют результат всего производственного цикла. Если вы игнорируете тепловую динамику или применяете недостаточное усилие зажима, вы рискуете быстро выйти из строя инструмента и увеличить процент брака. Точное проектирование предотвращает эти дорогостоящие сбои и создает масштабируемый производственный процесс.
Мы призываем лиц, принимающих решения, уделить первоочередное внимание сотрудничеству с DFM. Инвестиции в надежные инструментальные материалы и прогнозный анализ потока приносят гораздо большую прибыль, чем погоня за краткосрочной первоначальной экономией. Плохо сконструированный инструмент будет истощать ваши ресурсы из-за постоянного обслуживания, в то время как тщательно спроектированный инструмент безупречно работает в течение миллионов циклов.
Примите активные меры сегодня, чтобы обезопасить свой следующий производственный проект. Отправьте файлы САПР квалифицированному партнеру для первоначальной инженерной проверки. Свяжитесь со специализированной технической командой, чтобы обсудить индивидуальную архитектуру инструментов, подтвердить выбор материалов и убедиться, что ваш следующий запуск будет полностью бездефектным.
О: Нестандартные пластины увеличивают первоначальные затраты на обработку на станках с ЧПУ и электроэрозионной обработке. Однако они значительно снижают затраты на сборку каждой детали в дальнейшем. Заливая деталь непосредственно в пластик, вы исключаете вторичные операции по склеиванию или креплению. Точная конструкция полости также сводит к минимуму процент брака в долгосрочной перспективе, обеспечивая более высокую общую рентабельность на протяжении всего срока службы инструмента.
Ответ: Реалистичные базовые инженерные линии обычно варьируются от +/- 0,001 до 0,002 дюйма, в зависимости от строгости приложения. Хотя некоторые медицинские инструменты, отвечающие высоким требованиям, требуют более жестких ограничений, выход за пределы стандартных базовых показателей экспоненциально увеличивает сложность инструментов и первоначальные производственные затраты.
Ответ: Стандартные отраслевые сроки обычно составляют от 4 до 8 недель. Этот график охватывает первоначальный DFM, анализ потока, механическую обработку и испытания первого изделия. Проекты, требующие сложных механизмов фиксации, таких как интегрированные вакуумные системы или инструменты, вырезанные из сильно закаленной стали, естественным образом увеличивают время выполнения заказа.
О: Хотя иногда возможны незначительные модификации сердцевины или полости, установка стандартной формы для фиксации вставки обычно не рекомендуется. Добавление роботизированных загрузочных зазоров и структурного зажима к старому инструменту более рискованно и менее конструктивно, чем разработка специального инструмента с нуля.
