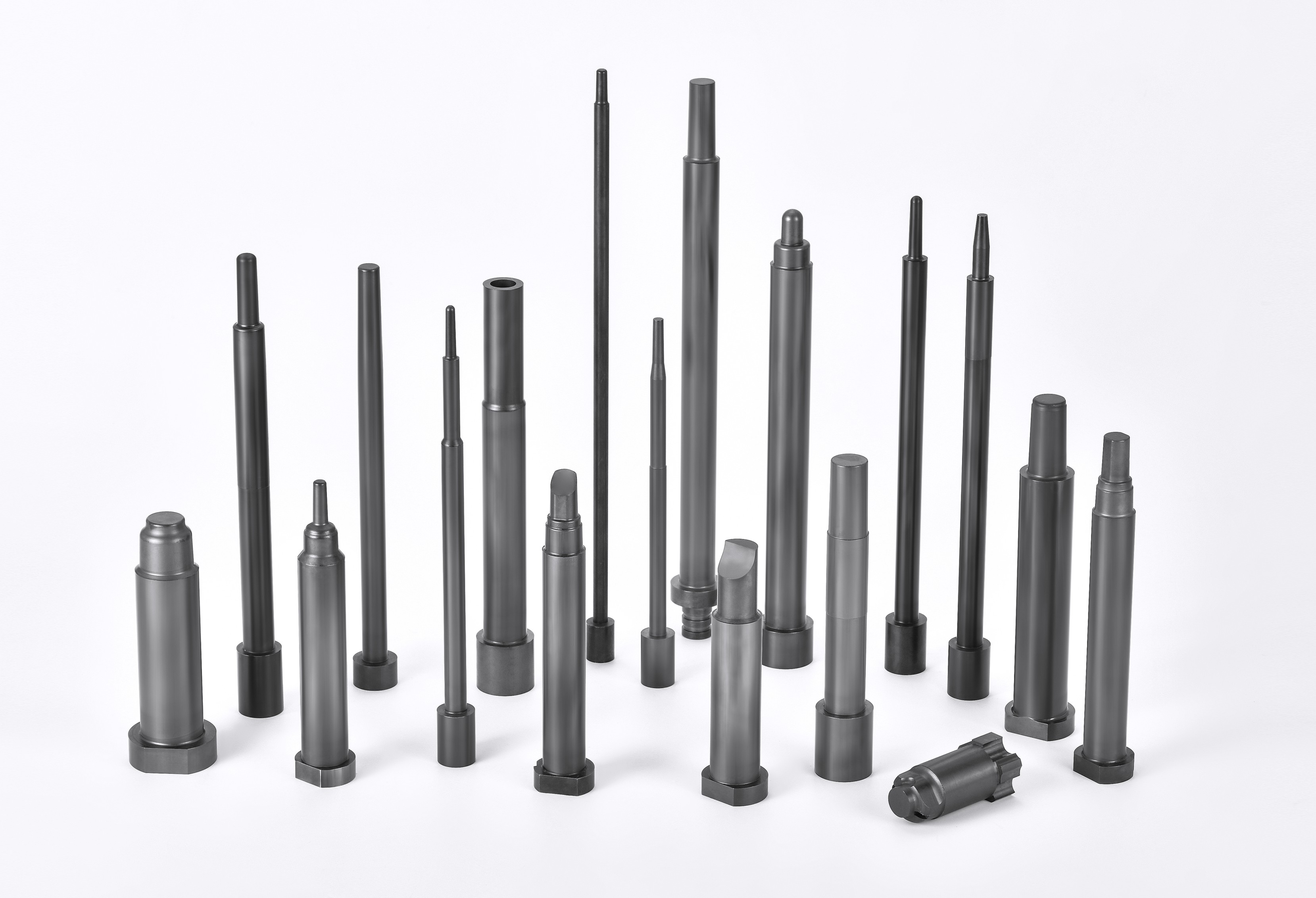

Извлечение сложных деталей, отлитых под давлением, представляет собой уникальную инженерную проблему. Полые бобышки, цилиндрические элементы и глубокие сердечники часто не поддаются чистому извлечению из формы. Эти точные геометрические формы легко подвергаются косметическим повреждениям или структурным деформациям во время стандартных последовательностей выброса.
Когда стандартные булавки упираются в тонкие стенки, они часто вызывают побеление или пробивают пластик полностью. Эжекторные рукава представляют собой специальное решение. Они обеспечивают равномерную силу выталкивания вокруг круглых профилей, обеспечивая безопасное освобождение формованной детали. Распределяя механическую нагрузку, они сохраняют структурную целостность деликатных деталей.
В этом подробном руководстве описаны основные механизмы систем выброса гильз. Вы узнаете, как выбрать подходящую инструментальную сталь и определить современные методы обработки поверхности. Мы также рассмотрим основные критерии закупок, чтобы обеспечить безупречную работу вашего крупносерийного инструмента без непредвиденных задержек в обслуживании.
Втулки выталкивателя равномерно распределяют силу выталкивания по круглым или полым элементам, предотвращая прокол штифта или деформацию детали, характерную для стандартных штифтов выталкивателя.
Система требует точной сборки из двух частей — внешней втулки и неподвижного внутреннего стержня — с соблюдением строгих допусков по концентричности.
Выбор материала (например, SKD61, H13) и обработка поверхности (азотирование, вакуумная закалка) должны соответствовать абразивности впрыскиваемой смолы, чтобы предотвратить преждевременное истирание.
При оценке поставщиков следует сосредоточиться на их допусках на обработку, возможностях обработки поверхности и возможностях индивидуальных размеров, чтобы снизить риски, связанные с долгосрочным обслуживанием.
Архитектура системы выбросных гильз основана на тесной механической синергии. Он состоит из двух отдельных компонентов, которые прекрасно работают вместе. Во-первых, трубчатая эжекторная гильза активно перемещается во время цикла. Во-вторых, центральный штифт сердечника остается полностью неподвижным. Для правильной работы инженеры должны точно рассчитать зазоры. Зазор между внутренним диаметром втулки и стержнем должен быть достаточно плотным, чтобы предотвратить утечку пластика. Точно так же внешний диаметр требует точного зазора внутри пресс-формы, чтобы обеспечить плавное скольжение.
В стандартные основания пресс-форм встроены специальные фиксирующие пластины выталкивателя, которые надежно удерживают основание втулки. Стержень сердечника обычно надежно закрепляется в отдельной нижней зажимной пластине. Такое разделение обеспечивает независимое движение во время фазы выброса.
Принцип работы активируется на этапе открытия формы. Последовательность действий соответствует этим точным шагам:
Машина для литья под давлением завершает этап охлаждения.
Форма открывается, разделяя сердцевину и половинки полости.
Гидравлическая выталкивающая пластина машины толкает трубчатую втулку вперед.
Центральный штифт сердечника остается жестко закрепленным на опорной пластине.
Продвижная втулка прижимается к основанию формованного элемента.
Этот механизм снимает формованную деталь с неподвижного сердечника.
Это действие оказывает равномерное давление на 360 градусов. Он безопасно отталкивает пластик от сердечника без локального напряжения. Успех во многом зависит от точного выравнивания. Если компонентам не хватает концентричности, они будут царапать друг друга. Трение приводит к чрезмерному нагреву и изнашиванию металла. Правильная реализация гарантирует целостность формы и обеспечивает повторяемость циклов на протяжении всего срока службы инструмента. Производители инструментов должны добиться точной посадки, чтобы предотвратить преждевременный механический износ.
Стандартные выталкиватели часто выходят из строя при выталкивании трубчатой геометрии. Прижатие твердого штифта к тонкой полой бобышке концентрирует силу в одной крошечной области. Такая концентрация приводит к серьезным дефектам деталей. Вы можете наблюдать побеление, деформацию или даже прокалывание пластика булавками. Побеление под напряжением происходит потому, что полимерные цепи растягиваются за пределы предела текучести. Этот визуальный дефект делает деталь неприемлемой для потребительского применения.
Чтобы решить эту проблему, дизайнеры выбирают эжекторные втулки для решения конкретных геометрических задач. Их следует использовать для деталей, содержащих глубокие цилиндрические полости. Они одинаково важны для полых винтовых приливов. Кроме того, они идеально подходят для применений, требующих полной очистки косметических поверхностей. Распределяя нагрузку равномерно по периметру, они устраняют некрасивые следы от булавок на конечном изделии. Ваша команда контроля качества сразу же заметит улучшение косметической консистенции.
И наоборот, стандартные выталкиватели по-прежнему сохраняют свою ценность. Вам следует положиться на них для получения плоских, твердых поверхностей, обладающих высокой структурной целостностью. Стандартные штифты стоят дешевле и требуют более простой обработки. Если ваша деталь имеет подрезы, ни стандартные штифты, ни прямые втулки не подойдут. Вместо этого такая сложная геометрия требует наклонных подъемников или сложных ползунковых механизмов, чтобы высвободить застрявший пластик.
Особенность | Стандартные выталкиватели | Эжекторные рукава |
|---|---|---|
Целевое приложение | Плоские, прочные, структурно прочные поверхности. | Полые бобышки, глубокие сердечники, цилиндрические элементы |
Распределение силы | Сильно локализованная точечная нагрузка | Равномерная нагрузка по периметру на 360 градусов |
Сложность обработки | Низкая (прямое цилиндрическое растачивание) | Высокий (требуется строгое соответствие концентричности) |
Риск деформации детали | Высоко на тонкостенных трубчатых деталях | Чрезвычайно низкий уровень для всех круглых геометрий |
Хотя установка гильз требует более высоких первоначальных инвестиций в оснастку, она значительно улучшает результаты производства. Они требуют гораздо более строгих допусков на обработку, чем базовые штифты. Изготовитель инструментов должен просверлить точные отверстия и безупречно выровнять несколько пластин. Однако они значительно снижают процент брака. Предотвращая деформацию детали, они исключают прерывания цикла при формовании сложной геометрии. Эта надежность оправдывает первоначальные затраты на проектирование.
Выбор правильной инструментальной стали определяет срок службы вашей системы выброса. Вы должны сбалансировать прочность сердцевины с твердостью поверхности. Промышленность в значительной степени зависит от инструментальных сталей для горячих работ. В большинстве случаев доминируют такие материалы, как H13 и SKD61. Они обладают высокой прочностью на разрыв и превосходной термостойкостью. Термическая усталость возникает, когда металлы быстро нагреваются и охлаждаются, что в конечном итоге приводит к образованию микротрещин. H13 и SKD61 исключительно хорошо противостоят этому растрескиванию.
В условиях высокой точности или повышенного износа на помощь приходят быстрорежущие стали. SKH51 обеспечивает превосходную производительность, когда ожидаются миллионы циклов. Он сохраняет свою твердость даже при повышенных рабочих температурах. Эта стабильность гарантирует, что втулка не деформируется под постоянным механическим давлением.
Обработка поверхности определяет, насколько хорошо втулка выдерживает воздействие абразивных смол. Азотированные компоненты имеют внешний слой, закаленный до HV 900 или выше. В процессе азотирования азот диффундирует на поверхность стали. Эта невероятно твердая оболочка покрывает прочное, пластичное ядро. Азотирование предотвращает истирание и легко противостоит суровым материалам, таким как нейлон со стеклонаполнителем или полимеры, армированные углеродным волокном.
Вы также должны выбрать между вариантами со сквозной и поверхностной закалкой. Этот выбор зависит от ожидаемого объема производства.
Поверхностная закалка: идеально подходит для крупносерийного производства, подверженного абразивному износу. Твердая оболочка устойчива к царапинам, а мягкая сердцевина поглощает механические удары.
Сквозная закалка: хорошо подходит для прототипирования или мелкосерийных неабразивных работ. Их производство обходится дешевле, но может сломаться при сильном боковом напряжении.
Одним из важнейших параметров оценки является тепловое расширение. Материал втулки должен соответствовать коэффициенту теплового расширения окружающих пластин формы. Поскольку форма нагревается во время производства, неподходящие металлы расширяются с разной скоростью. Если они расширяются по-разному, втулка застрянет или застрянет внутри инструмента. Инженеры должны рассчитывать эти скорости расширения на начальном этапе проектирования пресс-формы, чтобы предотвратить катастрофический выход из строя инструментов.
Даже хорошо спроектированные инструменты со временем сталкиваются с проблемами в работе. Понимание общих рисков внедрения поможет вам предотвратить дорогостоящие простои. Мы разделяем эти риски на три основные области: трение, зазор и силы вакуума. Правильная диагностика этих проблем на раннем этапе убережет ваш инструмент от необратимого повреждения.
Во-первых, истирание и заедание часто разрушают движущиеся компоненты. Причиной этого отказа является недостаточная смазка или плохое качество поверхности. Микроскопические выступы на металле шлифуются друг о друга под высоким давлением. Несоответствие теплового расширения втулки и стержня сердечника также приводит к заклиниванию. Чтобы решить эту проблему, необходимо указать разные уровни жесткости. Сделайте втулку и стержень разной твердости. Например, используйте более твердую булавку и более мягкую втулку. Кроме того, обеспечьте правильную вентиляцию пресс-формы, чтобы контролировать накопление тепла и выпускать захваченные газы.
Во-вторых, образование заусенцев портит эстетику детали. Вспышка возникает, когда пластик попадает в зазор между движущимися частями. Чрезмерный зазор обычно возникает в результате длительного износа или плохих начальных допусков на обработку. Установите графики планового технического обслуживания для проверки износа с помощью прецизионных датчиков. Что еще более важно, установите первоначальные допуски поставщика на уровне ±0,005 мм или меньше. Точный допуск сильно зависит от вязкости смолы. Материалы с низкой вязкостью, такие как нейлон, требуют гораздо более узких зазоров, чем толстые материалы, такие как поликарбонат.
В-третьих, иногда части упорно прилипают к ядру. Это происходит потому, что ход выталкивания создает мощный вакуум внутри полости детали. Когда пластик отрывается, воздух не может войти достаточно быстро, чтобы выровнять давление. Чтобы это исправить, оцените необходимость в воздушных тарелках. Воздушные тарелки впрыскивают сжатый воздух, чтобы сломать уплотнение. Вы также можете нанести специальную микротекстуру на основной штифт. Эти модификации разрушают вакуумное уплотнение, когда втулка выдвигается вперед.
Риск реализации | Основная причина | Рекомендуемое решение |
|---|---|---|
Оскорбление и захват | Недостаточная смазка; Тепловое несоответствие | Укажите разную твердость; Улучшить вентиляцию пресс-формы |
Флэш-формирование | Чрезмерный зазор из-за износа или плохой допуск | Мандат: допуск ±0,005 мм; Соблюдение графика технического обслуживания |
Деталь прилипла к сердечнику | Создание вакуума во время хода выброса | Интегрируйте воздушные тарелки; Нанесите микротекстурирование основного штифта |
Поиск высококачественных компонентов пресс-форм требует строгой оценки поставщика. Вы не можете себе позволить покупать некачественные детали для критически важных систем выброса. Небольшие отклонения в концентричности приводят к немедленному катастрофическому выходу инструмента из строя. Если внутреннее отверстие немного смещено от центра, толщина стенки изменится. Тонкая сторона быстро изнашивается и ломается под давлением. Производители должны предоставить подробные отчеты о проверке. В этих документах должна быть подтверждена точная концентричность по всей длине детали с использованием координатно-измерительных машин (КИМ).
Затем оцените их возможности настройки. Стандартные размеры по каталогу редко идеально подходят для специализированных, сложных форм. Определите, может ли производитель надежно производить ступенчатые втулки. Ступенчатые конструкции имеют разный внешний диаметр, что придает прочность длинным и тонким деталям. Спросите об их способности работать с нестандартной длиной и нестандартным внутренним диаметром. Универсальный поставщик адаптируется к конструкции вашей пресс-формы, а не заставляет вас адаптироваться к их общему каталогу.
Гарантия качества и отслеживаемость служат вашей защитой. Найдите действующие сертификаты ISO, подтверждающие их приверженность управлению качеством. Требуйте официальные сертификаты на материалы для каждой партии. Эти сертификаты гарантируют, что указанная инструментальная сталь соответствует фактически поставленному материалу. Контрафактная или низкосортная сталь преждевременно выйдет из строя под давлением впрыска, что обойдется вам в тысячи долларов на ремонт и потерю производственного времени.
При составлении короткого списка поставщиков используйте логическую последовательность тестирования. Рекомендуем запросить пилотные образцы, прежде чем совершать крупномасштабные заказы на оснастку. Испытайте эти образцы в форме прототипа, чтобы проверить производительность. Если возможно, лично проверьте предприятие поставщика. Воочию проверьте возможности шлифовального и притирочного оборудования. Высокопроизводительные круглошлифовальные станки и квалифицированные операторы абсолютно необходимы для достижения требуемой чистоты поверхности и микродопусков.
Модернизация конструкции пресс-формы дает значительные производственные преимущества. Эти специализированные системы выброса являются критически важными инвестициями. Они позволяют точно и без повреждений выбрасывать трубчатые детали и детали с тяжелыми бобышками, отлитые под давлением. Равномерно распределяя силу, они защищают структурную целостность и косметический вид вашего продукта. Они устраняют высокий уровень брака, связанный со стандартным продавливанием штифта и деформацией детали.
Вашим командам по проектированию и закупкам следует принять незамедлительные меры. Проверьте свои текущие конструкции пресс-форм, чтобы выявить повторяющиеся проблемы с прилипанием или короблением. Определите геометрии, в которых стандартные штифты постоянно не могут аккуратно высвободить пластик. Ищите следы напряжения или побеления на существующих производственных деталях. После выявления проблем проконсультируйтесь с производителями высокоточных инструментов, чтобы модернизировать эти проблемные системы выброса.
Не позволяйте неадекватным механизмам выброса замедлять ваши производственные циклы. Запросите техническую консультацию сегодня. Предоставьте свои конкретные чертежи пресс-форм, чтобы получить индивидуальное предложение. Внедрение правильных компонентов значительно повысит вашу производительность, сократит непредвиденные простои и повысит общую эффективность работы.
Ответ: Требуемый зазор сильно зависит от вязкости конкретной смолы. Однако обычно он находится в диапазоне от 0,01 мм до 0,02 мм. Поддержание герметичности этого зазора имеет решающее значение для предотвращения попадания расплавленного пластика в механизм и возникновения вспышки.
О: Да, они могут работать с высокоабразивными материалами. Чтобы выдержать воздействие стеклонаполненных пластиков, компоненты должны пройти передовую обработку поверхностного упрочнения. Такие варианты, как газовое азотирование или титановое покрытие, обеспечивают исключительную твердость поверхности, необходимую для противодействия сильному абразивному износу.
О: Интервалы технического обслуживания полностью зависят от общего количества циклов и используемой смолы. Вам следует установить строгий профилактический график. Регулярно смазывайте движущиеся компоненты и проверяйте литые детали на наличие первых признаков заусенцев, указывающих на износ.
Ответ: Несколько факторов вызывают катастрофическую поломку. Основными причинами являются механическое смещение и термическое заедание из-за несоответствующих скоростей расширения. Кроме того, неправильный размер штифта сердечника или отсутствие достаточной смазки приведет к заклиниванию металлов и, в конечном итоге, к разрушению.
