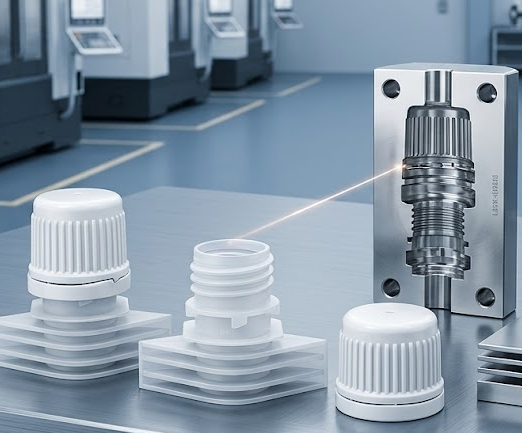

Пример применения: крышка с носиком и пресс-форма для косметической упаковки

Целью этого проекта было не просто отлить колпачок и приспособление. Цель заключалась в том, чтобы заставить эти две части работать вместе как система закрытия для упаковки в косметические пакеты, обеспечивающая стабильное ощущение запечатывания, повторяемый момент запирания и защиту от несанкционированного доступа, которая оставалась неизменной в производстве.

Этот тип проекта отличается от стандартной программы по производству крышек для бутылок. Застежка для пакета с носиком должна соответствовать посадке, структуре пакета и процессу наполнения и сборки клиента. Это означает, что форму для крышки и форму для крепления необходимо рассматривать как согласованный комплект, а не как две изолированные части. В SENLAN этот тип проверки рассматривается в первую очередь как инженерная и инструментальная проблема, а не просто задача формования.

Снимок проекта

• Применение: упаковка для косметических средств типа лосьона, шампуня или сыворотки.
• Тип укупорки: крышка с носиком + соответствующий комплект.
• Основное внимание: соответствие резьбы крышки при установке, ощущение герметичности, постоянство крутящего момента при закрытии, устойчивость кольца с защитой от несанкционированного доступа.
• Семейство материалов: семейство PP / PE, в зависимости от крышки и функции
• установки. Путь обработки: сначала концепция проверки нижней полости, затем стратегия готовой к производству полости.
• Ключевой инструментальный подход: сменная резьба и уплотнительные вставки, проверка вентиляции, стратегия полировки, доступ для технического обслуживания
• Ожидаемый результат: работоспособность укупорочного средства, готовая к производству, а не только успешный образец,

Предыстория и требования

Заказчик разрабатывал систему закрытия сменных пакетов для косметического применения, при которой конечные пользователи могли неоднократно открывать, наливать, повторно закрывать и хранить пакет. Бренд не хотел, чтобы застежка выглядела приемлемо только в ранних образцах. Необходимо, чтобы закрытие было безопасным при использовании и оставалось стабильным после многократных циклов открытия-закрытия.

В начале проекта приоритет заказчика был очевиден: крышка и фитинг должны были точно совпадать, надежно герметизироваться и демонстрировать стабильное поведение при взломе. Скорость производства имела значение, но уверенность в герметичности и стабильность крутящего момента имели большее значение.

В подобных проектах критически важные для посадки участки, такие как детали с резьбой, уплотнительные площадки и сменные зоны износа, часто тесно связаны с долгосрочными эксплуатационными характеристиками пресс-формы. Вот почему обзор также напрямую связан с тем, как разрабатываются и обслуживаются прецизионные компоненты пресс-формы внутри инструмента.

Ключевые риски, которые мы определили заранее

Соответствие резьбы колпачка

Первым риском было зацепление резьбы. Колпачок может выглядеть правильно сам по себе, и фитинг также может выглядеть правильно сам по себе, но ощущение резьбы все равно может измениться после сборки, если профиль, поведение усадки или согласованность между полостей не контролируются достаточно хорошо.

Предотвращение утечек на участке уплотнений

Уплотнительная площадка и уплотняющая поверхность требовали большего внимания, чем стандартный проект крышки. В пакетах для пополнения запасов затвор может выглядеть работоспособным во время ранних проверок, но все же может обнаруживать риск утечки позже, если уплотняющая поверхность недостаточно прочна при многократном использовании.

Стабильность кольца с контролем несанкционированного доступа

Концепция закрытия с защитой от несанкционированного доступа также нуждалась в пересмотре. Заказчик хотел, чтобы поведение разрыва было чистым и предсказуемым, а не одна полость открывалась плавно, а другая казалась слишком слабой или слишком агрессивной.

Повторяемость от полости к полости

Даже если в результате первого испытания были получены приемлемые формованные детали, реальный риск заключался в том, останутся ли ощущения резьбы, герметичность и поведение TE одинаковыми от полости к полости, когда проект перейдет к производству.

Обзор DFM: что мы проверили в первую очередь

Прежде чем утвердить концепцию оснастки, мы рассмотрели крышку как согласованную систему крышки и крепления. Обсуждение DFM было сосредоточено в первую очередь на функциях, а затем на механической обработке.

• логика соответствия
• резьбы и установки крышки
• , ожидаемая
• стабильность крутящего момента при закрытии, геометрия уплотняющей площадки и надежность уплотняющей поверхности
• , риск несанкционированного доступа, включая чувствительность ворот и вентиляционных
• отверстий, предложение полости на основе ожидаемой производительности и плана линии, стратегия вставки для резьбы

Некоторые соответствующие проверки также включают в себя вспомогательные детали, проверку приспособлений или другие детали, связанные с производством, связанные с программой закрытия. В этом случае обсуждение часто распространяется на соответствующие детали, изготовленные по индивидуальному заказу, а не ограничивается только формованной крышкой и фитингом.

Инструментальное решение: крышка + фитинг в виде согласованного комплекта

После первого анализа направление оснастки было основано на одном принципе: пресс-форма для крышки и пресс-форма для крепления должны быть проверены как согласованный набор, а не как отдельные пакеты инструментов.

Инструментальное решение включало в себя:

• и областей
• уплотнения для улучшения обслуживания и будущих корректировок.
• более быстрая регулировка, если необходимо,
• стратегия удаления воздуха и полировки, ориентированная на резьбу и чувствительные к TE особенности,
• план полости основан на направлении производства, а не только на образце, выходное

Этот подход способствовал одновременно достижению двух целей: улучшение технического контроля на ранних стадиях проверки и упрощение обслуживания после того, как пресс-форма поступила в серийное производство.

Поскольку направление рабочего колеса, кавитация, поведение смолы и планирование цикла влияют на окончательные характеристики укупорочного средства, этот тип проекта согласованного набора также необходимо рассматривать в более широком контексте литья пластмасс под давлением..

Проверка и пробное обучение

Валидация не рассматривалась как окончательная формальность. Это было заложено в логику проекта с самого начала.

Работа по испытаниям и проверке была сосредоточена на укупорочном средстве как на собранной системе, а не только на формованных размерах:

• отверстие крышки, сборка фитинга проверяет
• наблюдение за зацеплением резьбы во всех полостях,
• проверка герметичности и анализ риска утечки,
• наблюдение за моментом закрытия во время сборки,
• сравнение поведения при разрушении с контролем несанкционированного доступа,
• сравнение ключевых функциональных зон между полостей
• , обзор характеристик открытия-закрытия в повторяющихся циклах,

Мы также рассматривали области, связанные с резьбой, уплотнением и TE, как критические зоны пластины, чтобы любую коррекцию можно было выполнять более эффективно без переделки всего инструмента. Более широкая логика обработки и контроля, лежащая в основе проектов этого типа, соответствует технологическому подходу, показанному на нашей странице технических преимуществ .

Результат и чего достиг клиент

Результат проекта не был представлен как «хорошие образцы». Его оценили как повышение готовности производства.

• ощущение уплотнения стало более стабильным во всех полостях,
• поведение момента закрытия стало легче контролировать во время сборки, стало легче контролировать поведение при разрушении
• , распознаваемое при несанкционированном доступе.
• более последовательная
• коррекция резьбы и уплотнений стала проще, поскольку критические области были спроектированы как сменные вставки,

Этот тип результата обычно более важен, чем результат одного испытания с коротким циклом, особенно в случае многоразовой упаковки, где доверие пользователя и риск утечки напрямую влияют на восприятие бренда. Для читателей, сравнивающих это с другими сценариями упаковки и оснащения, наша страница приложений является наиболее подходящим следующим шагом.

Типичные результаты для подобных проектов

• система укупорки приблизилась к использованию
• в производстве, а не оставалась на уровне проверки образцов
• . Примечания DFM и контрольный риск совпадения.
• Крышка + концепция инструментов для установки .
• Пробные образцы
• и примечания

Контрольный список запроса цен

Для более быстрого и полезного обзора проекта формы для закрывания косметической упаковки, пожалуйста, отправьте:

• по проверке сборки.
• Стратегия
• резьбы
• /уплотнения/вставки TE.
• целевая годовая производительность:
• резьба, уплотнение или TE-области, которые вы считаете критическими;
• любая известная проблема, обнаруженная в существующих образцах или переданных инструментах.

Если вашей команде по закупкам или инженерам требуется поддержка эталонных материалов во время проверки поставщика, лучше всего проверить это на нашей странице загрузки..

Часто задаваемые вопросы

Как вы проверяете соответствие посадки колпачков перед изготовлением оснастки?

Мы не полагаемся на частичную проверку. Мы рассматриваем сборку фитинга крышки, поведение уплотнения, наблюдение за крутящим моментом и сравнение полостей, чтобы крышка рассматривалась как работающая система, а не как две отдельные части.

Почему крутящий момент варьируется от полости к полости в крышках для пакетов с носиком?

Изменение крутящего момента обычно происходит из-за комбинации факторов, включая постоянство профиля резьбы, поведение при усадке, проблемы с вспышкой или вентиляцией, а также то, насколько повторяемы важные пластины от полости к полости. Вот почему области резьбы и особенности уплотнения требуют более строгого контроля, чем многие стандартные проекты крышек.

Что нам следует отправить для проверки формы для закрытия косметической упаковки?

Самый полезный пакет прост: 3D-файлы крышек и фитингов, любые 2D-чертежи, информация о пакете или наполнении, смола, ожидаемый результат и примечание о том, какие области резьбы или уплотнения наиболее важны для вас. Обычно этого достаточно, чтобы начать практический обзор соответствия.

В чем разница между формой крышки носика и формой крышки бутылки?

Пресс-форма для закрытия пакетов с носиком должна работать с приспособлением и приложением для пакета, поэтому соответствие крепления крышки, качество запечатывания и защита от несанкционированного доступа обычно более важны, чем в стандартном проекте крышки для бутылок.

Можете ли вы сделать как форму для крышки, так и форму для установки?

Да. Во многих проектах по упаковке многоразовой упаковки более полезен совпадающий анализ формы крышки и формы для крепления, чем оценка двух частей по отдельности. Если вы хотите начать этот обзор, воспользуйтесь нашей контактной страницей..
