Индивидуальные инструментальные решения для прецизионных компонентов пресс-форм и оснастки для литьевых форм

Индивидуальные решения в области оснастки наиболее ценны, когда пресс-форма близка к производству и покупателю нужно больше, чем просто поставщику механической обработки. В проектах высокоточных литьевых форм давление обычно возникает из-за реальных производственных проблем: постоянство посадки, срок службы инструмента, проверка, интервалы технического обслуживания, а также будет ли форма надежно работать на машине для литья под давлением после установки.

В SENLAN решения для индивидуальной оснастки строятся на основе прецизионных компонентов пресс-форм , вставок, изготовленных по индивидуальному заказу, производства на станках с ЧПУ и электроэрозионной обработки, а также поддержки проверки для таких приложений, как упаковка, медицинский инструмент и другие программы пресс-форм с несколькими полостями. Целью является не только обработка детали. Цель состоит в том, чтобы предоставить инструменты и компоненты, которые правильно подходят, повторяются и остаются пригодными для обслуживания с течением времени.

Если вы сравниваете поставщиков новой программы пресс-форм, сложного набора вставок или сменного инструмента, который должен соответствовать существующей стали, на этой странице объясняется, что на самом деле должны включать в себя специальные решения по инструменту, а также как оценить, может ли поставщик поддерживать стабильное производство вместо одного успешного образца.

Что означают нестандартные инструментальные решения в прецизионном формовании

В сфере прецизионного формования нестандартные инструментальные решения — это не просто нестандартные детали. Обычно они находятся между тремя уровнями предложения:

• стандартные детали из каталога
• , модифицированные стандартные компоненты,
• полностью изготовленные по индивидуальному заказу компоненты оснастки, разработанные с учетом конкретного производственного риска.

Эта разница имеет значение. Стандартная деталь может подойти для более простой формы. Но как только проект включает в себя сборку с жесткими допусками, чувствительную к износу сталь, согласование полостей, боковые действия, стабильность отключения или длительный срок замены, требования смещаются от «покупки детали» к «решению производственной проблемы».

Именно это и должны делать специальные инструментальные решения. Они объединяют анализ конструкции, стратегию обработки, выбор материала, термообработку, обработку поверхности, контроль и контроль повторных заказов в один рабочий процесс. Если вы сравниваете более широкий выбор поставщиков, вы также можете начать с основного обзора пользовательских инструментов SENLAN , а затем перейти к страницам уровня компонентов, которые соответствуют вашему приложению.

Когда готовые инструменты начинают выходить из строя

При высокоточной работе с пресс-формами отказы инструментов редко начинаются как одно драматическое событие. Чаще всего они начинаются с небольших нестабильностей, которые становятся заметными во время сборки, испытаний пресс-формы или повторного производства.

• Наложение допусков вызывает несоответствие или вспышку.
  Направление решения: улучшить логику посадки пластины, контроль исходных данных и планирование контроля.
• Непостоянство усадки смолы приводит к смещению размеров.
  Направление решения: перед началом обработки проверьте сталь полости, вентиляцию, охлаждение и выравнивание пластины.

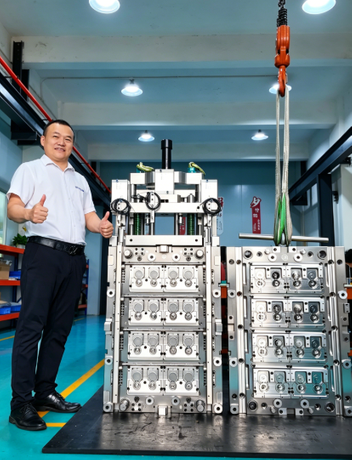

• Пресс-формы с высокой кавитацией теряют баланс.
  Направление решения: более точно контролировать консистенцию вставки, геометрию литника и соответствие полостей между собой.
• Скользящие детали изнашиваются слишком быстро.
  Направление решения: проверить материал, термообработку, покрытие и прилегание сопрягаемых поверхностей на чувствительных к износу деталях.
• Ограничения термоконтроля приводят к короблению или нестабильным циклам.
  Направление решения: перепроектировать функции охлаждения и улучшить отвод тепла вокруг ответственной стали.
• Подрезы или внутренняя резьба становятся нестабильными.
  Направление решения: используйте специальные механизмы, такие как направляющие, подъемники, системы отвинчивания или детали, связанные со складным сердечником, вместо того, чтобы применять упрощенный обходной путь.

Если эти риски игнорировать, плесень поначалу все равно может возникнуть. Но обычно становится сложнее поддерживать, труднее повторять и дороже поддерживать стабильность.

Наш рабочий процесс по разработке индивидуальных инструментальных решений

Когда допуски, износ и термическая стабильность становятся производственными рисками, индивидуальные решения по оснастке должны разрабатываться вокруг важнейших компонентов пресс-формы, а не только вокруг общей компоновки пресс-формы.

1. Требования к приему

Начнем с факторов, которые влияют на реальные производственные показатели: тип смолы, годовой объем, целевой допуск, требования к внешнему виду, условия, связанные с оборудованием, ожидаемое техническое обслуживание и стратегия замены деталей.

2. DFM и анализ рисков

Прежде чем резать сталь, мы рассматриваем программу с точки зрения технологичности и производственных рисков. Это может включать в себя риск усадки, логику вытяжки и разделения, вентиляцию, охлаждение, выброс, стабильность отключения, а также проблемы с боковым действием или подрезом.

3. Проектирование оснастки и компонентов.

После определения основных рисков мы переходим к уровню инструментов и компонентов: сердечники, полости, запорные элементы, направляющие детали, ползуны, подъемники, движущиеся компоненты и сталь, связанную с охлаждением.

4. Производство

Производство выбирается вокруг конкретной функции, а не вокруг одной предпочтительной машины. В зависимости от компонента мы можем использовать фрезеровку с ЧПУ, токарную обработку, электроэрозионную обработку, электроэрозионную обработку, шлифование, термообработку и обработку поверхности. Покупатели, которые хотят увидеть, как это реализуется в реальном производстве деталей, могут ознакомиться с нашими возможностями обработки деталей на станках с ЧПУ..

5. Поддержка инспекций и отбора проб

Завершающий этап – проверка. В зависимости от проекта это может включать в себя отчеты о размерах, проверку, ориентированную на CTQ, подтверждение материала и твердости, проверку посадки, проверку повторяемости и поддержку во время отбора проб или запуска.

Дело не в том, чтобы просто доказать, что деталь была обработана на станке. Цель состоит в том, чтобы подтвердить, что он поддерживает стабильную функцию пресс-формы в производстве.

Компоненты пресс-формы, которые наиболее сильно влияют на срок службы инструмента и качество деталей

Обычно именно здесь решения, изготовленные по индивидуальному заказу, приносят наибольшую пользу.

Вставки, стержни и полости

Эти детали напрямую влияют на геометрию формованной детали, уплотнение, состояние линии разъема, консистенцию полости и поведение при замене. Покупатели, которые сравнивают варианты на уровне компонентов, могут просмотреть страницу входа в прецизионные пресс-формы SENLAN для основных семейств деталей.

Компоненты системы выброса

Выброс часто недооценивают до тех пор, пока не начинают проявляться дефекты, связанные с износом, залипанием или следами. Точность посадки, твердость и состояние поверхности в подвижных зонах контакта сильно влияют на то, насколько стабильной будет система выброса с течением времени.

Направляющие и выравнивающие компоненты

Плохая логика управления обычно приводит к смещению, засветам и неравномерному износу. Эти детали влияют на выравнивание пресс-формы, точность закрытия и повторяемость во время длительных циклов.

Направляющие, подъемники и складные сердечники

Зачастую в этом заключается разница между работающим инструментом и инструментом, который продолжает работать. Когда форма имеет подрезы, боковые отверстия или геометрию со сложной отделкой, качество механизма становится критическим. Покупатели, работающие над такого рода проектами, могут просмотреть свертываемую основную категорию SENLAN для одной из таких групп компонентов.

Компоненты, связанные с охлаждением

Охлаждение — это не только вопрос компоновки пресс-формы. Часто это проблема компонента. Стальные детали, связанные с охлаждением, напрямую влияют на время цикла, тепловой баланс, коробление деталей и стабильность при длительных производственных циклах.

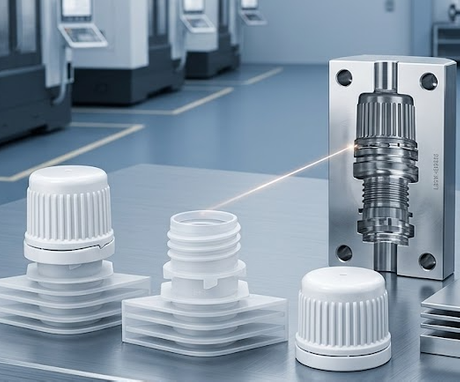

Для более целевого набора компонентов в высокопроизводительных инструментах для укупоривания вы также можете просмотреть компоненты пресс-форм для крышек . Для программ, чувствительных к валидации, компоненты медицинских форм являются более подходящим ориентиром.

Чего ожидать от партнера по изготовлению индивидуальной оснастки, работающего напрямую с заводом-изготовителем?

Когда покупатели сравнивают индивидуальные инструментальные решения, они обычно хотят большего, чем просто цена детали. Они хотят знать, может ли поставщик обеспечить стабильное производство и предсказуемое обслуживание.

Прямые поставки с завода могут обеспечить больший контроль над затратами и сроками выполнения заказов, но только тогда, когда контроль и проверка процесса достаточно сильны, чтобы поддерживать повторяемость. Покупатели, которые хотят более четко оценить эту сторону, могут ознакомиться с техническими преимуществами SENLAN..

Случаи использования, когда индивидуальные решения в области оснастки имеют наибольшее значение

Блестящие косметические поверхности

Проблема: вспышка, следы от ворот и нестабильность отключения хорошо заметны.
Цель решения: более плотная посадка пластины, стабильное управление закрытием и контролируемая обработка поверхности.
Типичные результаты: компоненты пластины, точки контроля поверхности и подтверждение материала/твердости.

Боковые отверстия или подрезные конструкции

Проблема: геометрию невозможно устранить с помощью простой конструкции с прямым натяжением.
Фокус решения: направляющие, подъемники или детали оснастки, связанные со складными стержнями.
Типичные результаты: движущиеся компоненты, чувствительные к износу посадочные поверхности и проверка критической геометрии.

Высокоточные сборочные детали

Задача: формованные детали должны соответствовать другим деталям.
Основное внимание в решении: однородность полости, концентричность, повторяемость пластин и более строгий контроль CTQ.
Типичные результаты: вставки с критической посадкой, блоки полостей и отчеты о размерах.

Абразивные материалы

Проблема: смолы со стеклонаполненными или минеральными наполнителями ускоряют износ.
Фокус решения: выбор более прочной стали, термообработка, стратегия нанесения покрытия и сменные изнашиваемые компоненты.
Типичные результаты: износостойкие пластины, подтверждение твердости и планирование запасных частей.

Часто задаваемые вопросы

Каковы сроки изготовления индивидуальных инструментальных решений?

Время выполнения зависит от сложности детали, количества, материала, а также от того, включает ли проект только компоненты или более широкую инструментальную поддержку.

Какого допуска можно добиться при изготовлении нестандартных вставок и компонентов пресс-формы?

Это зависит от геометрии, материала и функции элемента. Более полезный вопрос обычно заключается в том, какие измерения являются CTQ и как они проверяются.

Поддерживаете ли вы DFM до начала обработки?

Да. DFM и анализ рисков обычно являются частью процесса, особенно для проектов с жесткими допусками, сложной геометрией или рисками технического обслуживания.

Какие файлы вам нужны для предложения?

В идеале это 2D-чертежи, 3D-файлы, требования к материалу, твердость, требования к поверхности, а также любые критические размеры или соотношения посадки.

Можете ли вы производить только компоненты пресс-формы, не собирая всю пресс-форму?

Да. Во многих проектах требуются только специальные вставки, стержни, направляющие, подъемники или другие прецизионные компоненты пресс-формы, а не полная сборка пресс-формы.

Начните с важной информации

Если вы оцениваете нестандартные решения по инструментам для программы изготовления пресс-форм, самый быстрый способ двигаться вперед — это поделиться производственной информацией, которая фактически влияет на решения по инструментам:

• 2D и 3D чертежи
• Целевой допуск по
• типу смолы
• Размеры CTQ
• Требования к внешнему виду
• Годовой объем
• Ограничения, связанные с машиной, если известны

Если вы также хотите просмотреть пример структуры документа перед расценкой, вы можете начать с центра загрузки..

Обычно этого достаточно, чтобы начать полезный анализ DFM, выявить риски, связанные с технологичностью, и определить, нужны ли проекту специальные вставки, прецизионные компоненты пресс-форм или более широкое инструментальное решение.
