Как мы стабилизируем прецизионные компоненты пресс-форм для многоместных пресс-форм

Когда клиенты спрашивают об оборудовании, они редко спрашивают только о марках машин. Что они действительно хотят знать, так это следующее:

Можете ли вы обеспечить достаточную стабильность критически важных компонентов пресс-формы, чтобы уменьшить необходимость установки на верстаке, предотвратить доработку и обеспечить стабильное производство, особенно в многоместных пресс-формах?

В инструментах с несколькими полостями реальный риск заключается не просто в том, можно ли обработать деталь. Настоящий риск проявляется позже:

• Время выполнения заказа тратится на доработки и повторные корректировки.

• Одна полость работает по-разному и влияет на весь инструмент

• Небольшое смещение в зонах запирания или уплотнения превращается в вспышку или утечку.

• Детали имеют размеры «ОК» по отдельности, но не подходят друг к другу во время сборки.

В SENLAN мы рассматриваем оборудование как часть системы управления . Цель практическая: формовать компоненты, которые подходят с меньшими регулировками, более равномерно перемещаются по полостям и остаются стабильными от партии к партии.

1. Стабильность размеров: контроль смещения до того, как оно станет подходящей работой

Для многоместных форм стабильность необходимо контролировать на трех уровнях:

• повторяемость деталей

• консистенция от полости к полости

• стабильность от партии к партии

Мы выбираем маршруты обработки на основе типа CTQ, например, функций запирания, уплотнения, резьбы или фитинга, а также состояния материала и доступности элементов. Это помогает предотвратить распространенные причины нестабильности, в том числе:

• отклонение инструмента при большом вылете или микроэлементах

• неровный припуск перед отделкой

• температурный дрейф, вызванный агрессивной резкой или нестабильными технологическими маршрутами

• вариант, который появляется только тогда, когда детали собираются в полную форму

Для сложных поверхностей и областей точной подгонки мы используем фрезеровку Röders с ЧПУ , чтобы обеспечить точность профиля и однородность поверхности. Для небольших деталей, узких пазов и прецизионной предварительной обработки фрезерование с ЧПУ Jingdiao помогает контролировать локализованную геометрию, где даже небольшие отклонения могут позже привести к несоответствию сборки. Для компонентов типа вала, таких как стержневые штифты, шейковые кольца и резьбовые вставки, , токарная обработка Hardinge с ЧПУ с использованием гидростатических подшипников обеспечивает стабильный контроль диаметра и концентричность для повторных сборок.

Для определенных характеристик CTQ наш допуск может достигать ±0,005 мм в зависимости от геометрии, материала, а также утвержденного технологического маршрута и плана проверки. Мы применяем жесткий контроль там, где это важно с функциональной точки зрения, а не навязываем одинаковый уровень допуска по каждому измерению.

2. Посадка, отключение и герметизация: заставить детали «по чертежу» работать в реальных формах

Многие компоненты на бумаге имеют правильные размеры, но все равно создают проблемы при сборке или производстве. В упаковочных крышках и медицинских формах небольшие изменения в местах прилегания могут повлиять на:

• запорный контакт и риск вспышки

• уплотнительные площадки и контактное давление

• зацепление резьбы и стабильность сборки

Вот почему мы планируем процессы вокруг функциональных поверхностей , а не только формы детали.

Там, где стабильность токарной обработки напрямую влияет на посадку и повторяемость, токарная обработка с ЧПУ Hardinge помогает уменьшить отклонения в критических диаметрах и особенностях, связанных с концентричностью. Там, где обычная резка не может надежно контролировать глубокие, узкие детали с острыми углами или закаленные детали, Makino EDM используется для стабилизации геометрии и уменьшения таких отказов, как:

• локальный перерез или подрез в деталях перекрытия

• неравномерное зацепление резьбы

• нестабильный уплотнительный контакт, который проявляется только во время пробных запусков

Результат для клиентов очевиден: меньшее количество монтажных работ во время изготовления формы и меньшее количество регулировок после установки..

3. Обработка поверхности: снижение нагрузки на полировку и защита функциональной геометрии.

Поверхностная обработка имеет не только косметическое значение. Оно влияет на время полировки, готовность текстуры, освобождение детали, а также на то, изменятся ли функциональные поверхности во время чистовой обработки.

Мы используем стратегии высокоточного фрезерования и электроэрозионной обработки для поддержания постоянного состояния поверхности перед полировкой или текстурированием. Для профилей, чувствительных к контуру и прямолинейности, таких как вставки, ползунки, подъемники и формовочные вставки. , Проволочная электроэрозионная обработка Sodick обеспечивает чистые контуры и стабильную вертикальность, что снижает необходимость последующей коррекции.

Там, где этого требует применение, мы можем обеспечить чистовую обработку до Ra 0,1 мкм в критических областях, в зависимости от геометрии, материала и маршрута процесса. Это помогает избежать:

• чрезмерная полировка

• непоследовательная подготовка текстуры

• видимые следы обработки на глянцевых поверхностях

• изменения посадки, вызванные чрезмерной коррекцией во время отделки

4. Закаленные материалы и глубокие особенности: выбор правильного процесса, чтобы избежать риска

Глубокие ребра, узкие пазы, острые углы и закаленная сталь часто встречаются в современных конструкциях пресс-форм, а также являются частыми источниками нестабильности обработки.

Если маршрут процесса неверен, результат обычно следующий:

• прогиб и разброс размеров

• тепловые искажения и дрейф

• плохая вертикальность или несоответствие профиля

• изменение геометрии после термообработки

Чтобы контролировать эти риски, SENLAN сочетает в себе методы фрезерования, электроэрозионной обработки Makino, проволочной электроэрозионной обработки Sodick и методы шлифования в зависимости от типа элемента. Для ступенчатых структур и сопрягаемых поверхностей ступенчатая шлифовка обеспечивает плоскостность и однородность ступеней, что позволяет стабилизировать выравнивание сборки, особенно на поверхностях, связанных с посадкой.

5. Инспекция и отслеживаемость: инспекция как контроль процесса, а не просто финальный этап

Прецизионная обработка невозможна без надежной проверки. В SENLAN проверка поддерживает процесс — она используется не только для оценки конечного результата.

В зависимости от типа детали и CTQ мы применяем:

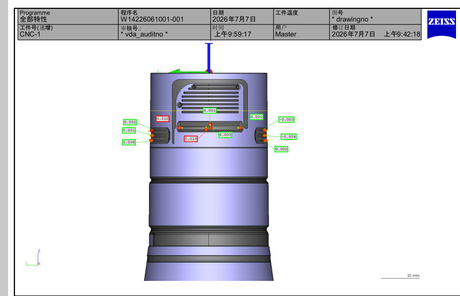

• Zeiss CMM для критических размеров, точности позиционирования, профилей и геометрии, связанной с посадкой

• Измерение круглости Accretech для определения круглости, цилиндричности, концентричности и биения цилиндрических компонентов.

• Инструментальный микроскоп Mitutoyo для микроструктур, небольших контуров и проверки мелких деталей

• Цифровой измеритель высоты TESA для измерения размеров, ступенек и базовых поверхностей, связанных с высотой.

Типичные точки проверки могут включать в себя:

• после полуфабриката

• после электроэрозионной или проволочной электроэрозионной обработки

• перед окончательными операциями по подгонке

• перед отправкой

Мы также можем поддержать такую ​​документацию, как:

• FAI (первая инспекция изделия)

• Отчеты CMM по ключевым CTQ

• отчеты об округлости или цилиндричности

• эталоны измерений и отслеживаемая идентификация деталей , когда это необходимо

Что это значит для клиентов

Современное оборудование имеет значение только в том случае, если оно снижает реальный риск возникновения плесени. На практике клиенты получают следующие выгоды:

• меньше регулировок при сборке

• лучшая консистенция от полости к полости

• более стабильные характеристики отключения и герметизации

• меньше различий между повторными заказами

• более плавное изготовление пресс-форм и более надежное производство

Если вы поделитесь своим чертежом и списком CTQ , а также материалом, твердостью и количеством полостей , мы можем порекомендовать подходящий маршрут процесса, включая фрезерование, электроэрозионную обработку, шлифование и план проверки, и предоставить практическую обратную связь в течение 24–48 часов..
