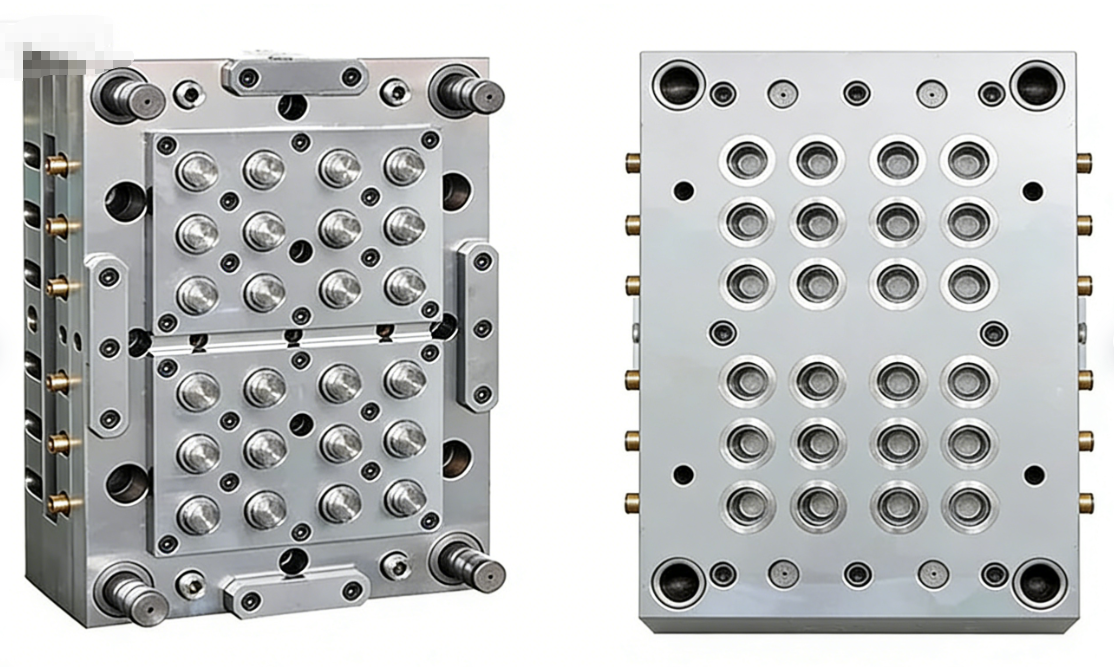

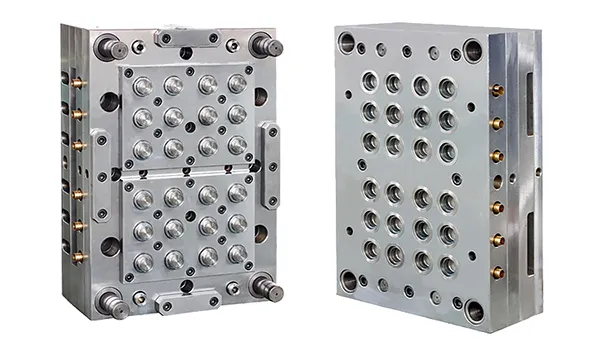

Пример использования формы для крышек для бутылок с 24 полостями

Стабилизация однородности полости к полости для гидрозатворов

Это анонимный пример использования формы для крышек для бутылок с 24 полостями, разработанной для герметизации крышек бутылок с водой и укупорки питьевой воды . Проект был сосредоточен на одном ключевом вопросе:
как обеспечить постоянную работу 24 полостей, чтобы сократить объем работ по подгонке, стабилизировать характеристики герметизации и сократить время испытаний и проверок?

В подобных проектах изготовления крышек заказчику обычно не приходится иметь дело только с одной полостью. Реальный вопрос заключается в том, все ли полости ведут себя одинаково — при сборке, при герметизации и при повторном производстве. Именно для решения этой проблемы и был создан данный проект.

10-секундное резюме

Лучше всего подходит для

• Проекты пресс-форм с несколькими полостями и более с 24 полостями

• Применение для герметизации крышек бутылок с водой

• закрытие питьевой воды

• проекты, в которых изменение полости приводит к утечкам, длительному времени установки или повторным работам по установке

Что мы помогаем улучшить

• меньшее изменение от полости к полости

• более стабильные характеристики уплотнения

• меньше регулировок фитинга во время сборки и пробных запусков

Как мы это делаем

• контролируемая обработка критических компонентов пресс-формы

• проверка процесса на ключевых этапах

• функциональные данные и управление на основе CTQ

• стратегия сменных компонентов для упрощения обслуживания

Снимок проекта

Задача клиента

Целью заказчика было не только изготовление кепок. Цель заключалась в том, чтобы сделать их одинаковыми во всех 24 полостях, сохраняя при этом стабильные характеристики уплотнения в производстве.

Основными рисками в этом типе проекта были:

• некоторые полости демонстрируют различную герметичность

• зацепление резьбы слегка меняется от полости к полости

• увеличение объемов монтажных работ во время сборки

• проверка занимает больше времени, поскольку герметизация была недостаточно стабильной

• пробное формование, требующее повторных регулировок, прежде чем все полости будут работать стабильно

Короче говоря, вопрос заключался не в том, сможет ли пройти одна полость.
Вопрос заключался в том, смогут ли все 24 полости работать одинаково..

Почему этот проект был деликатным

Для форм для бутылочных крышек, используемых для укупорки, наиболее важными характеристиками обычно являются не все размеры одинаково. Основное внимание уделяется функциям CTQ , в том числе:

• запечатывание земель

• диаметры резьбы

• подходящие диаметры

• особенности, связанные с концентричностью

• зоны запирания и монтажа

Небольшой дрейф в этих областях может привести к:

• неравномерный уплотнительный контакт

• нестабильная производительность потока

• более высокий риск вспышки

• больше монтажных работ во время сборки

• более длительные циклы испытаний и валидации

Вот почему проект рассматривался как проблема контроля согласованности , а не только как проблема механической обработки.

Наша стратегия решения

Вместо того, чтобы рассматривать форму только как готовый инструмент, мы сосредоточились на ее деталях, которые самым непосредственным образом влияют на повторяемость.

1. В первую очередь критические компоненты пресс-формы

Мы сосредоточили внимание на консистенции компонентов пресс-формы, которые самым непосредственным образом влияют на герметичность и поведение полости, в том числе:

• основные штифты

• вставки для полости

• кольца на шею

• резьбовые вставки

• запасные части, связанные с посадкой

2. Маршрут обработки на основе CTQ

Маршруты обработки были выбраны в соответствии с:

• тип объекта

• функция уплотнения или резьбы

• доступ для резки или электроэрозионной обработки

• риск, связанный с физической подготовкой

• требование проверки

Это помогло обеспечить более жесткий контроль над областями, которые действительно влияют на поведение плесени.

3. Функциональный контроль исходных данных

Стратегия базовых данных была согласована с функциями посадки и уплотнения, а не только с формой детали. Это уменьшенная скрытая вариация, которая часто проявляется только после сборки.

4. Инспекция, встроенная в процесс

Осмотр не рассматривался только как финальный этап. Критические размеры проверялись во время производства и снова проверялись перед выпуском.

Согласованность между полостей

Что мы на самом деле проверяем

Мы не определяем консистенцию полости только по внешнему виду. Мы проверяем это с помощью функций, которые напрямую влияют на производительность пресс-формы.

Типичные элементы управления

• концентричность/биение на соответствующих диаметрах

• размеры резьбы, где важна производительность закрытия

• положение уплотнительной площадки и соответствующие посадочные поверхности

• Сравнение размеров полостей по определенным характеристикам CTQ

• размеры, связанные со сборкой, перед окончательным изготовлением пресс-формы

Типичные инспекционные ворота

• после черновой или получистовой обработки

• после термообработки, где это необходимо

• после электроэрозионной/проволочной электроэрозионной обработки

• перед окончательными операциями по подгонке

• перед отправкой

Типичные методы проверки

• Zeiss CMM для критических размеров и геометрии

• проверка округлости/соосности при необходимости

• проверка резьбы в зависимости от конструкции крышки

• визуальная проверка и проверка соответствия перед выпуском

Это означает, что целью является не только квалификация одной полости. Цель состоит в том, чтобы все 24 полости работали как можно более последовательно.

Снимок возможностей

Примечание.
Возможность допуска применяется только к определенным функциям CTQ . Окончательная приемка зависит от чертежа, согласованной системы допусков, плана проверки и метода проверки проекта.

Горячий бегун против холодного бегуна

Какой из них подходит для проекта?

В проектах по изготовлению крышек выбор направляющих влияет на производительность, внешний вид ворот, использование материалов и техническое обслуживание.

Горячий бегун

Лучше подходит для проектов, которым необходимо:

• более высокая эффективность производства

• меньше отходов материала

• более чистая производительность цикла

• более равномерное заполнение полостей

Холодный бегун

Может рассматриваться для проектов, в которых приоритетом являются:

• более простая конструкция пресс-формы

• более низкая первоначальная стоимость инструмента

• конкретная смола или предпочтения проекта

Окончательный выбор должен основываться на конструкции колпачка, смоле, целевом выходе и стратегии обслуживания.

Что больше всего нужно этому проекту

Этот проект заключался не только в изготовлении формы с 24 гнездами.
Речь шла о создании формы, которая могла бы:

• уменьшить разницу между полостями

• держите уплотнение более стабильным

• уменьшить количество повторных подгонок во время изготовления формы

• сократить время, затрачиваемое на проверку и настройку

• поддерживать более предсказуемое производство

Это настоящая причина, по которой покупатели просят пресс-форму для крышек с несколькими полостями — не потому, что им нужно больше полостей, а потому, что они хотят более стабильного результата из этих полостей..

Риск и граничные условия

В проектах по герметизации нестабильная производительность не всегда связана только с формой. На это также могут влиять:

• состояние соответствия горлышка бутылки

• вариант партии смолы

• окно управления машиной и процессом

• Температурный баланс горячеканального канала

• Момент затяжки корпуса крышки и условия проверки

По этой причине проверку и валидацию пресс-формы всегда следует рассматривать вместе с реальными условиями применения. При необходимости мы можем обсудить проект с заказчиком на основе фактической конструкции закрытия и условий использования.

Что вам нужно для начала

Для более эффективного рассмотрения аналогичного проекта предоставьте:

• приложение кепки

• количество полостей

• 2D рисунок

• 3D-файл

• образец, если имеется

• смола

• ключевые точки CTQ, если они уже определены

• целевой выпуск или ожидание цикла

• целевое время выполнения

Даже если не вся информация готова, мы все равно можем предоставить первоначальный обзор.

Чего вы можете ожидать от нас

Если вы поделитесь чертежом и списком CTQ, мы обычно можем предоставить:

• первоначальное предложение маршрута процесса

• контрольные точки проверки

• примечания о рисках для прилегания, уплотнения и консистенции полости

• Обратная связь по обзору запроса предложения

При стандартных проверках проектов мы стремимся предоставить первоначальный отзыв в течение 24–48 часов , в зависимости от полноты исходных данных.
