Внутренняя подрезка относится к любой особенности внутри формованной детали, которая препятствует ее прямому выбросу со стороны стержня. К распространенным типам внутренних подрезов относятся:
•Внутренняя резьба (например, крышки для бутылок, медицинские корпуса)
• Удерживающие канавки/защелки внутри трубок или корпусов
• Внутренние ребра, фиксирующие элементы или байонетная геометрия.
• Утопленные логотипы или внутренние уплотнительные профили.
Основная задача проста: деталь механически «цепляется» за сердцевину, что делает невозможным ее извлечение без предварительного удаления или разрушения геометрии, создавшей подрез. Это требование увеличивает стоимость и риск, поскольку вынуждает проектировщиков пресс-форм использовать вторичные операции с пресс-формой, которые часто приходится выполнять в ограниченном пространстве со строгими допусками.
Хотя традиционные методы могут быть эффективными в определенных сценариях, они часто действуют за счет других факторов, создавая новый комплекс проблем. Ниже приведены несколько распространенных традиционных решений и их недостатки:
1. Боковые действия/скольжения (внутренние подъемники)
• Плюсы: зрелая технология, широко понимаемая.
• Минусы: Увеличивается размер формы, сложность, точки износа и чувствительность настройки. Внутренние направляющие подрезов часто труднодоступны, их трудно вентилировать и они склонны к износу, особенно если подрезы глубокие, смола абразивная или количество циклов велико.
2. Вставки с ручной загрузкой
• Плюсы: Низкая первоначальная стоимость пресс-формы.
• Минусы: требует значительных трудозатрат, создает угрозу безопасности, приводит к снижению производительности и нестабильному качеству. Ручная загрузка редко является долгосрочным решением для программ крупнообъемного производства или регулируемых отраслей.
3. Механизмы отвинчивания (для резьбовых элементов)
• Плюсы: отлично подходит для резьбовых деталей при правильной конструкции.
• Минусы: Дорогостоящий, требует сложного обслуживания и может увеличить время цикла. Системы отвинчивания очень эффективны для некоторых затворов и резьбовых деталей, но они не идеальны для всех внутренних подрезов и значительно усложняют механическую работу.
4. Зачистка (упругая деформация)
• Плюсы: Самая низкая сложность оснастки.
• Минусы: работает только тогда, когда позволяет геометрия/материал; несет в себе риск стрессового побеления, деформации и брака. Зачистка предполагает отгибание детали от подреза, что часто несовместимо с жесткими требованиями к размерам или с хрупкими материалами.
Резюме: Хотя традиционные методы могут решить проблему, они часто сопряжены с рядом скрытых затрат, включая увеличение затрат на техническое обслуживание, время простоя, неравномерное извлечение и увеличение времени цикла.

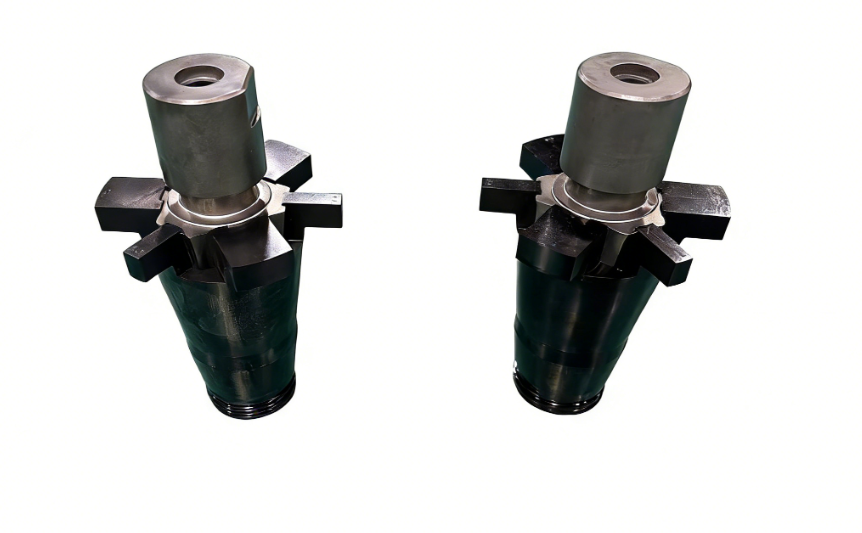

Складной сердечник формирует внутреннюю деталь в полный размер во время впрыска, а затем втягивается внутрь для извлечения, позволяя детали аккуратно высвободиться без необходимости выполнения боковых действий или сложных внутренних подъемников. Это переводится как:
•Устранение побочных действий во многих внутренних приложениях подрезания.
•Уменьшение площади, занимаемой пресс-формой (меньше движущихся компонентов вокруг полости).
•Улучшенная повторяемость за счет упрощения последовательности действий.
•Снижение затрат на техническое обслуживание за счет уменьшения износа механизмов.
• Сокращение времени цикла за счет более плавных и быстрых процедур извлечения (в зависимости от применения).
Разборные сердечники Senlan разработаны для производителей, которым требуется точность проектирования, предсказуемая производительность и долгосрочная стабильность в сложных производственных условиях.
Хотя конструкции различаются в зависимости от применения, основной принцип остается неизменным:
1. Фаза формования: сердечник расширяется, чтобы точно сформировать внутреннюю геометрию.
2. Фаза свертывания: основные сегменты втягиваются внутрь, чтобы очистить подрез.
3. Фаза выброса: деталь высвобождается плавно, без перетаскивания, истирания или блокировки.
Это действие свертывания особенно ценно, когда ваша внутренняя подрезка:
• Глубокая или непрерывная (например, удерживающая канавка на 360°)
• Расположен в ограниченном пространстве.
•Чувствителен к повреждению поверхности.
• Требование постоянного контроля размеров.
1. Упаковочная промышленность: колпачки, затворы, дозирующие компоненты.
•Проекты по упаковке процветают благодаря короткому времени цикла и длительному времени безотказной работы. Разборные сердечники отлично подходят для: внутренних стопорных колец, защелок внутри крышек и сложных внутренних уплотнительных профилей. Результат: меньшее количество воздействий на пресс-форму, меньшее количество точек износа и более равномерный выброс.
2.Медицинская промышленность: Корпуса, диагностические расходные материалы, разъемы.
• Медицинское формование часто требует жестких допусков, контролируемых поверхностей (отсутствие следов сопротивления) и стабильной повторяемости в течение длительного производственного цикла. Складной сердечник может значительно уменьшить изменчивость, возникающую из-за сложной синхронизации скольжения и внутренней настройки подъемника.
Складной сердечник не является «модернизацией»; он наиболее эффективен, если учитывать его на этапе DFM (проектирование для технологичности) и проектирования пресс-формы. Вот ключевые элементы для проверки:
1. Геометрия и глубина подреза: подрез сплошной (360°) или частичный? Насколько это глубоко? Достаточно ли осевой длины для коллапса и выброса?
2. Поведение смолы: скорость усадки и жесткость влияют на силу выброса. Стеклонаполненные или абразивные материалы влияют на износ. Материалы медицинского назначения могут потребовать более строгого контроля поверхности и загрязнения.
3. Требования к допускам и качеству поверхности. Если внутренняя поверхность представляет собой зону функционального уплотнения или требует точной посадки, вам потребуются: стабильное выравнивание сердечника, стабильное поведение при сжатии и обработка поверхности, подходящая для уменьшения сопротивления/маркировки.
4. Стратегия вентиляции и ворот: внутренние элементы могут легко задерживать воздух. Хорошая вентиляция и стабильность процесса необходимы для предотвращения ожогов, замыканий и неравномерного заполнения.
5. Цели объема производства и жизненного цикла. Программы крупносерийного производства получают наибольшую выгоду за счет: упрощенных механизмов, сокращения затрат на техническое обслуживание и предсказуемой производительности при длительных производственных циклах.
Senlan интегрирует складные основные приложения в рамках более широких индивидуальных инструментальных решений и высокоточного производства компонентов пресс-форм, гарантируя, что конструкция сердцевины соответствует общим требованиям к производительности вашей пресс-формы.
• «Деталь прилипает к сердечнику и тянется во время выброса». Складные сердечники уменьшают помехи, убираясь из подреза перед выбросом, тем самым снижая вероятность образования следов перетаскивания и истирания.
• «Мы боремся с засветом или износом внутренних ползунков». Устранение внутренних ползунков может устранить изнашиваемые контактные поверхности и чувствительность синхронизации, которые часто вызывают засвет или несоответствие.
• «Время нашего цикла нестабильно из-за непостоянного выталкивания». Более предсказуемое выталкивание может стабилизировать силу и время выталкивания, способствуя общей стабильности цикла (конкретные результаты зависят от геометрии детали и процесса).
• «Обслуживание пресс-формы проводится слишком часто». Меньшее количество сложных действий обычно означает меньшее количество точек отказа, особенно в средах с высокой кавитацией или большим циклом.
Когда речь идет о внутренних подрезах, вам нужно нечто большее, чем просто компонент; вам нужна точная система, которая надежно работает в реальных производственных условиях. Подход Сенлана соответствует тому, что наиболее важно для формовщиков и OEM-производителей:
• Точное машиностроение: обеспечение стабильности размеров.
•Передовые технологии производства: высокоточные процессы обработки с ЧПУ для обеспечения повторяемости подгонки и отделки.
•Интеграция с более широкими потребностями в проектировании компонентов пресс-форм и оснастки.
• Мышление инженерной поддержки: оценка проблемы сокращения, а не просто продажа детали.
Если вы уже закупаете нестандартные компоненты пресс-форм или детали для обработки на станках с ЧПУ, решения для разборных стержней являются естественным расширением, когда внутренняя геометрия становится ограничивающим фактором в производстве.
Рассмотрите складной сердечник, когда:
• Внутренняя подрезка сплошная или труднодоступная.
• Механизмы скольжения/подъемника увеличивают время технического обслуживания и простоев.
• Косметические/функциональные поверхности деталей повреждаются во время выпуска.
• Вам требуется более высокая повторяемость при длительных производственных циклах.
•Вы хотите уменьшить сложность и занимаемую площадь пресс-формы.
Традиционные методы по-прежнему могут быть лучшим выбором, если:
• Особенностью является простая резьба, которая уже хорошо работает на инструменте для отвинчивания.
•Подрез небольшой, материал надежно снимается без деформации.
•Объем производства слишком мал, чтобы оправдать более инженерное решение.
Какие типы внутренних элементов может образовывать складной сердечник?
Общие области применения включают внутренние канавки, стопорные кольца, внутренние защелки, а также определенные внутренние резьбовые или фиксирующие геометрии, в зависимости от конструктивных ограничений.
Улучшит ли складной сердечник время цикла?
Потенциально – особенно если он заменяет более медленные или более привередливые механизмы – но влияние на время цикла зависит от конструкции детали, охлаждения, требований к извлечению и общей компоновки пресс-формы.
Подходят ли складные стержни для крупносерийного производства?
Да, складные сердечники часто выбираются специально для обеспечения единообразия больших объемов за счет упрощения сложных внутренних действий и повышения надежности извлечения.
Какую информацию я должен предоставить для оценки?
Поделитесь чертежом детали/3D-файлом, типом смолы, годовым объемом, целевым количеством полостей, размерами, критичными для качества, а также подробностями внутренней подрезки (глубина, расположение, функциональные поверхности).
Внутренние подрезы больше не требуют сложных боковых действий, хрупких подъемников или трудоемких обходных путей. С помощью складных сердечников Senlan вы часто можете добиться необходимой внутренней геометрии, одновременно повышая простоту формы, повторяемость и стабильность производства.
Если вы планируете новую форму или устраняете неполадки в существующей внутренней детали с подрезом, Senlan может помочь оценить геометрию и порекомендовать подход к сборному стержню, соответствующий вашим целевым показателям производительности.
